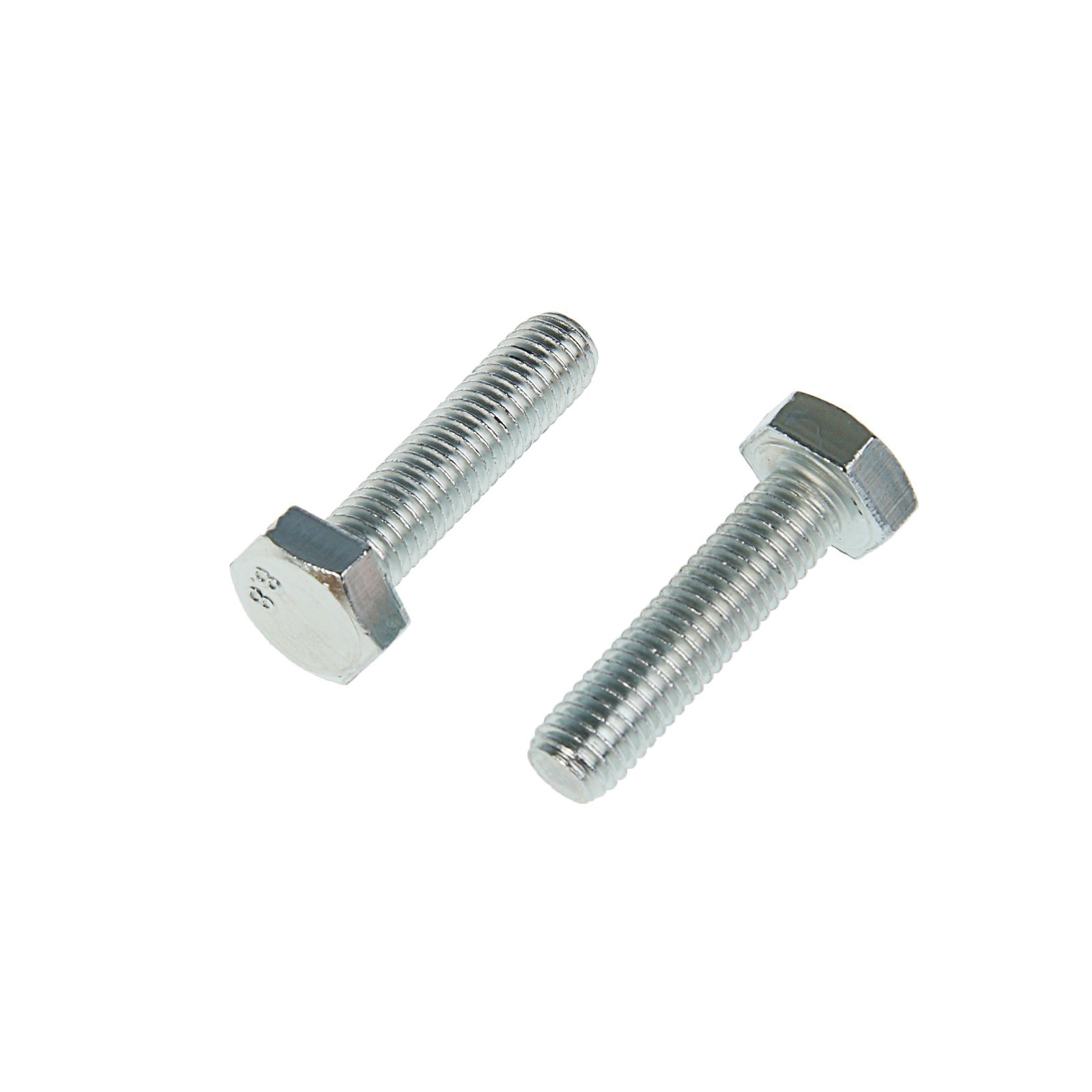

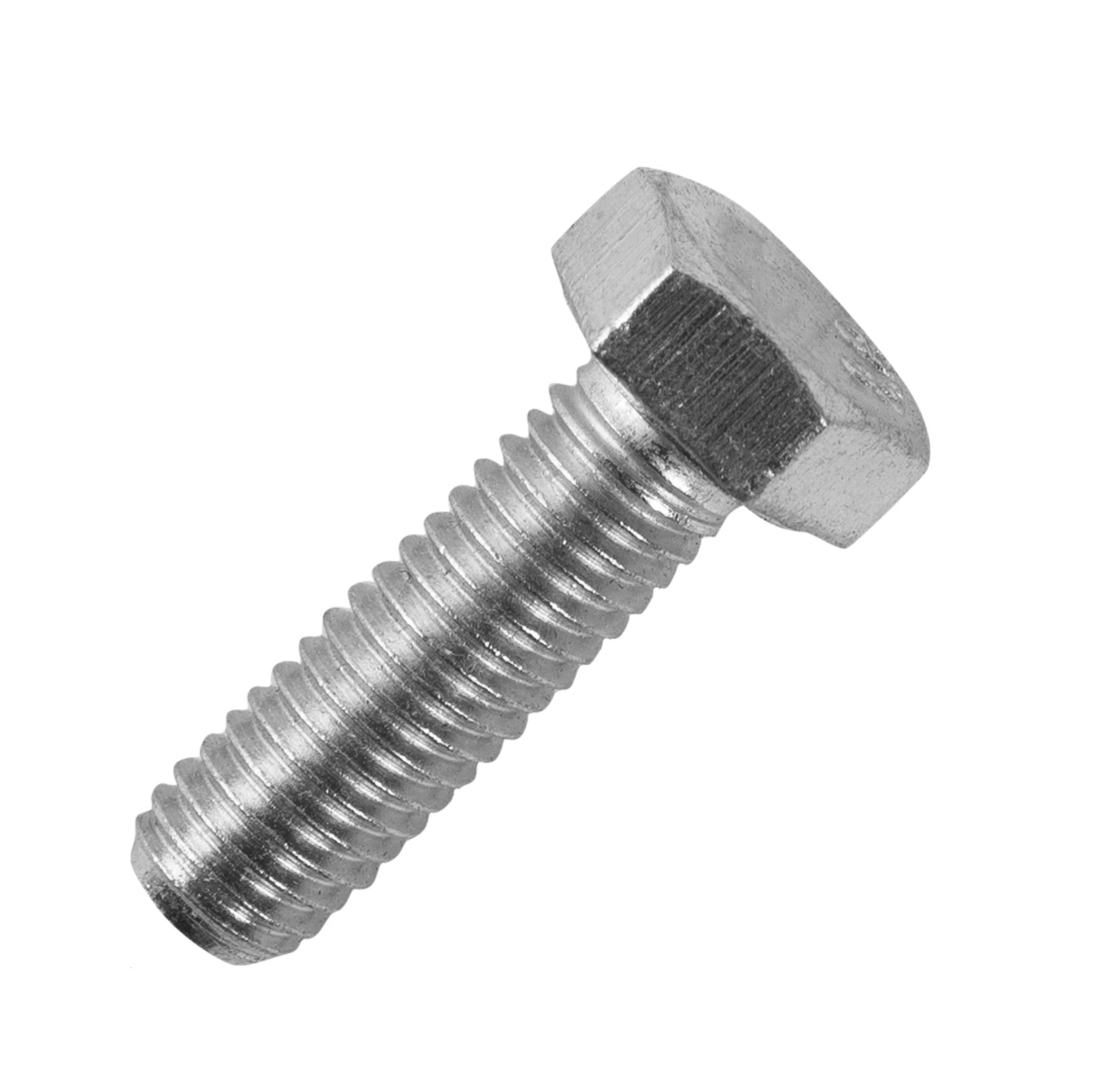

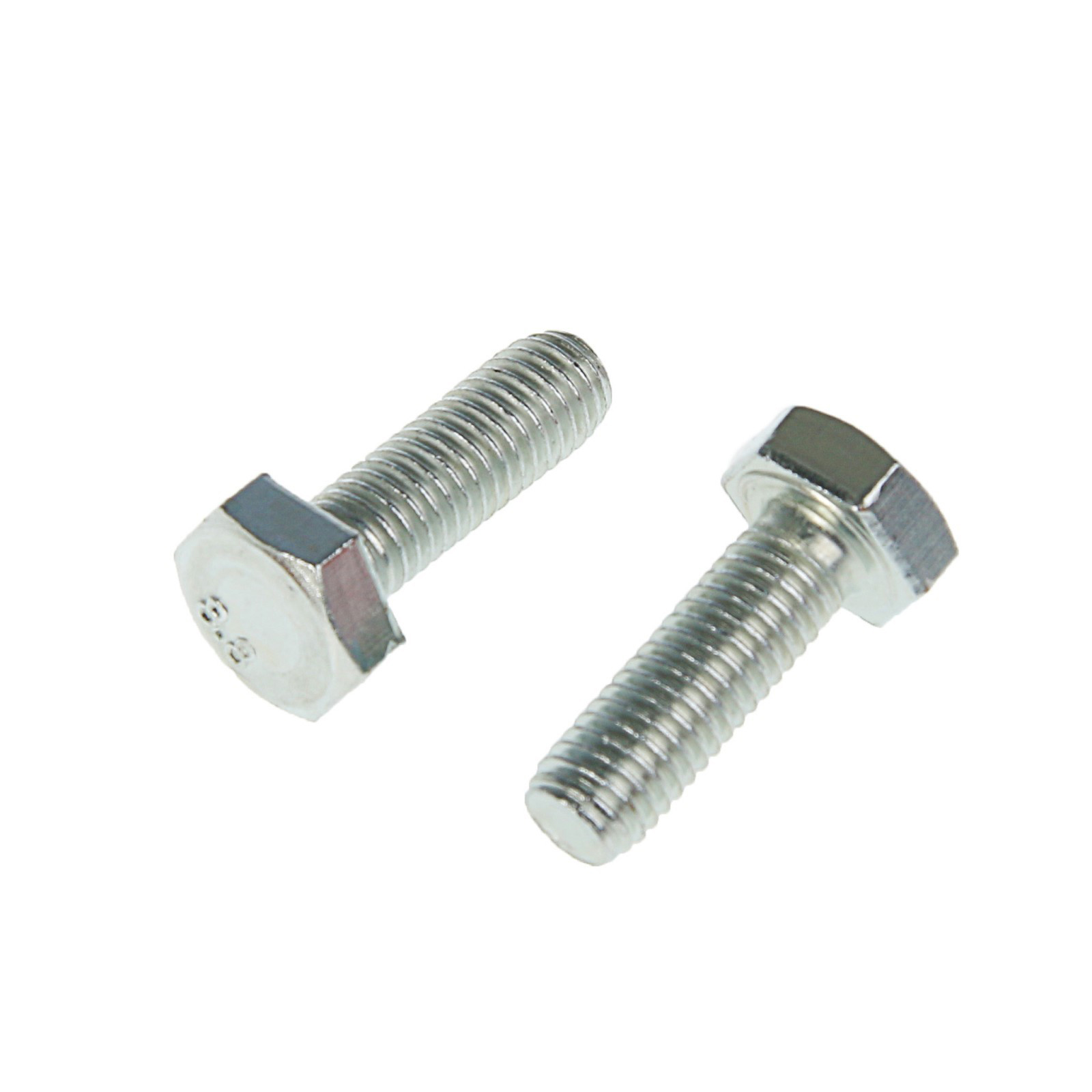

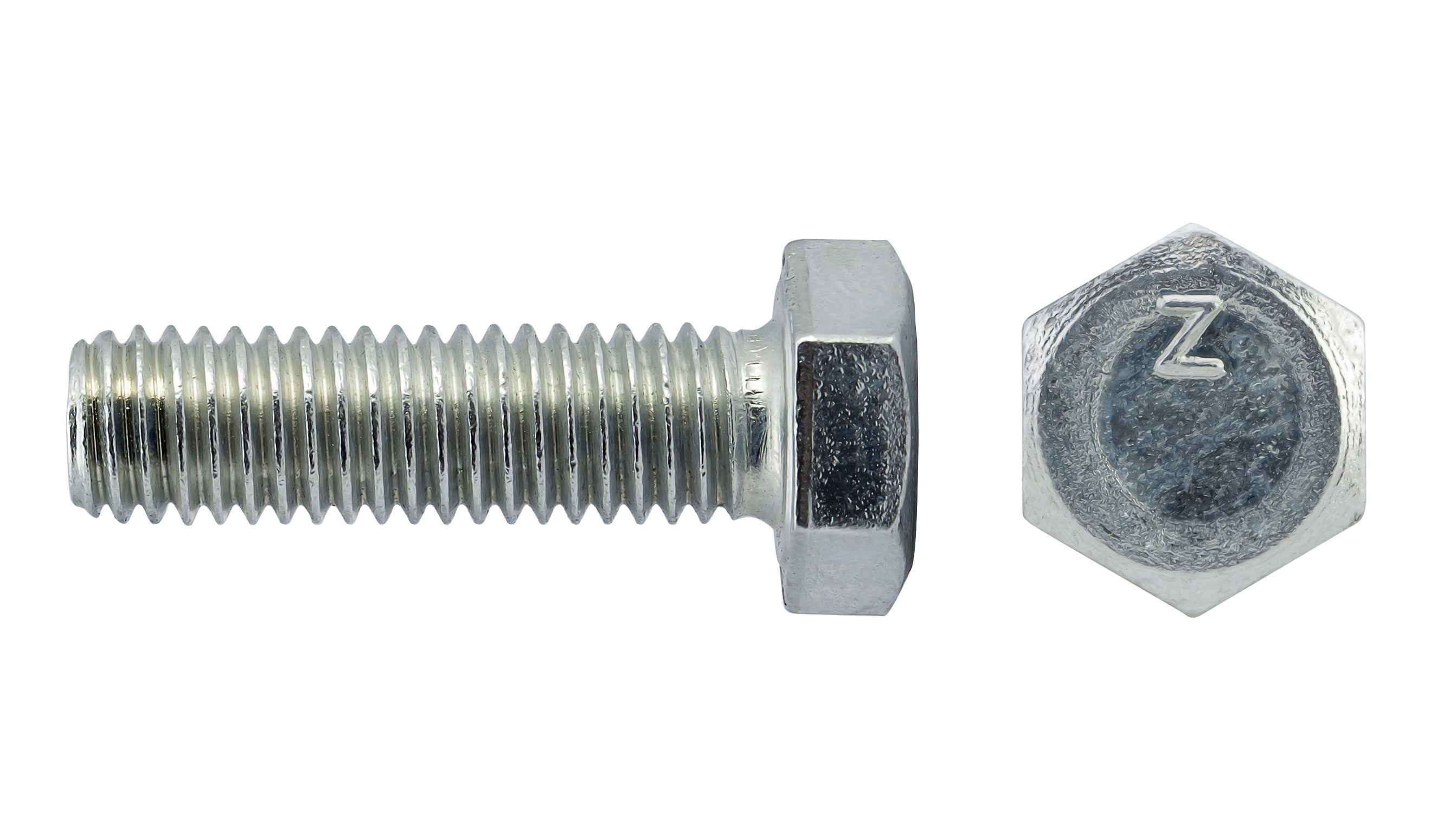

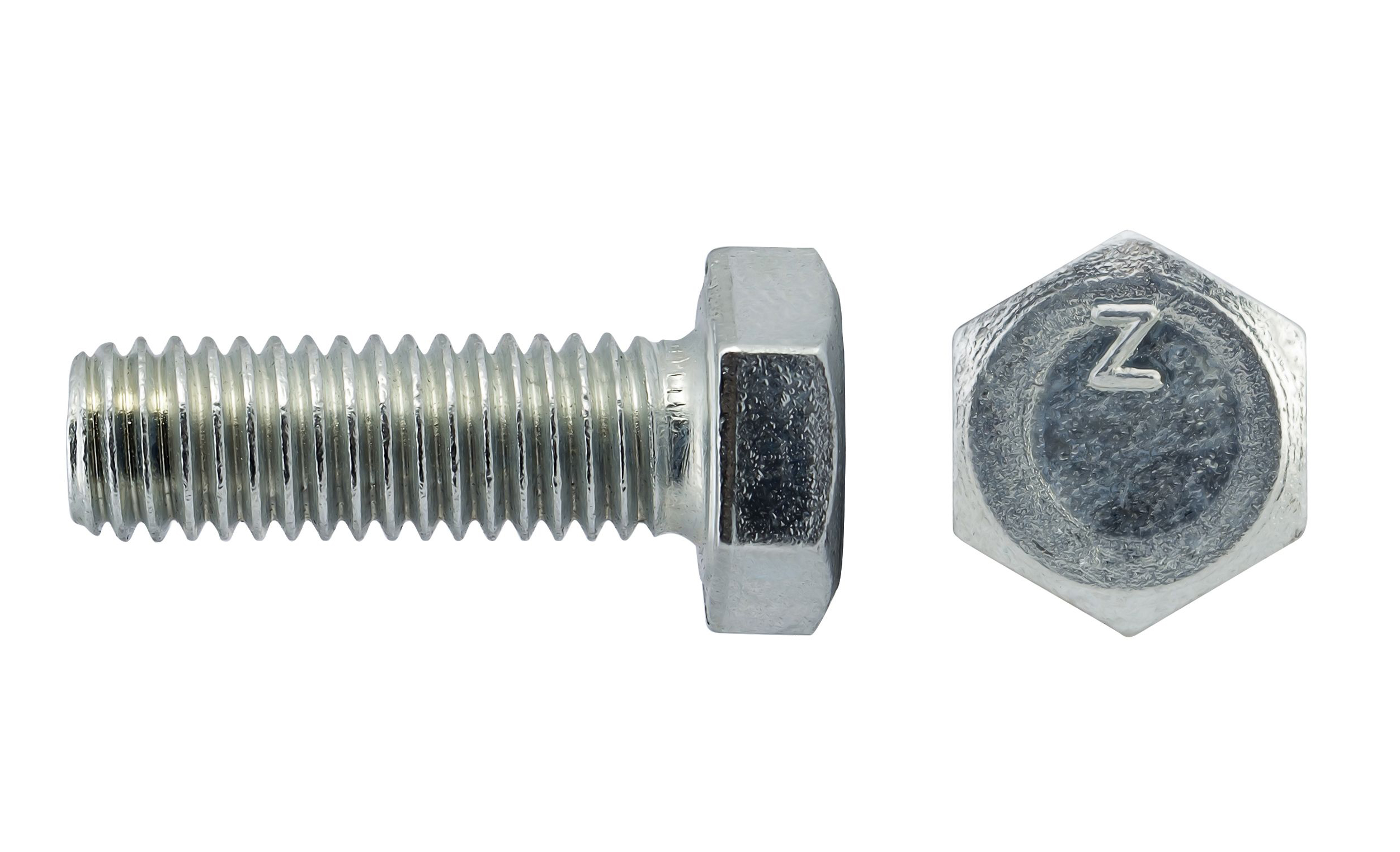

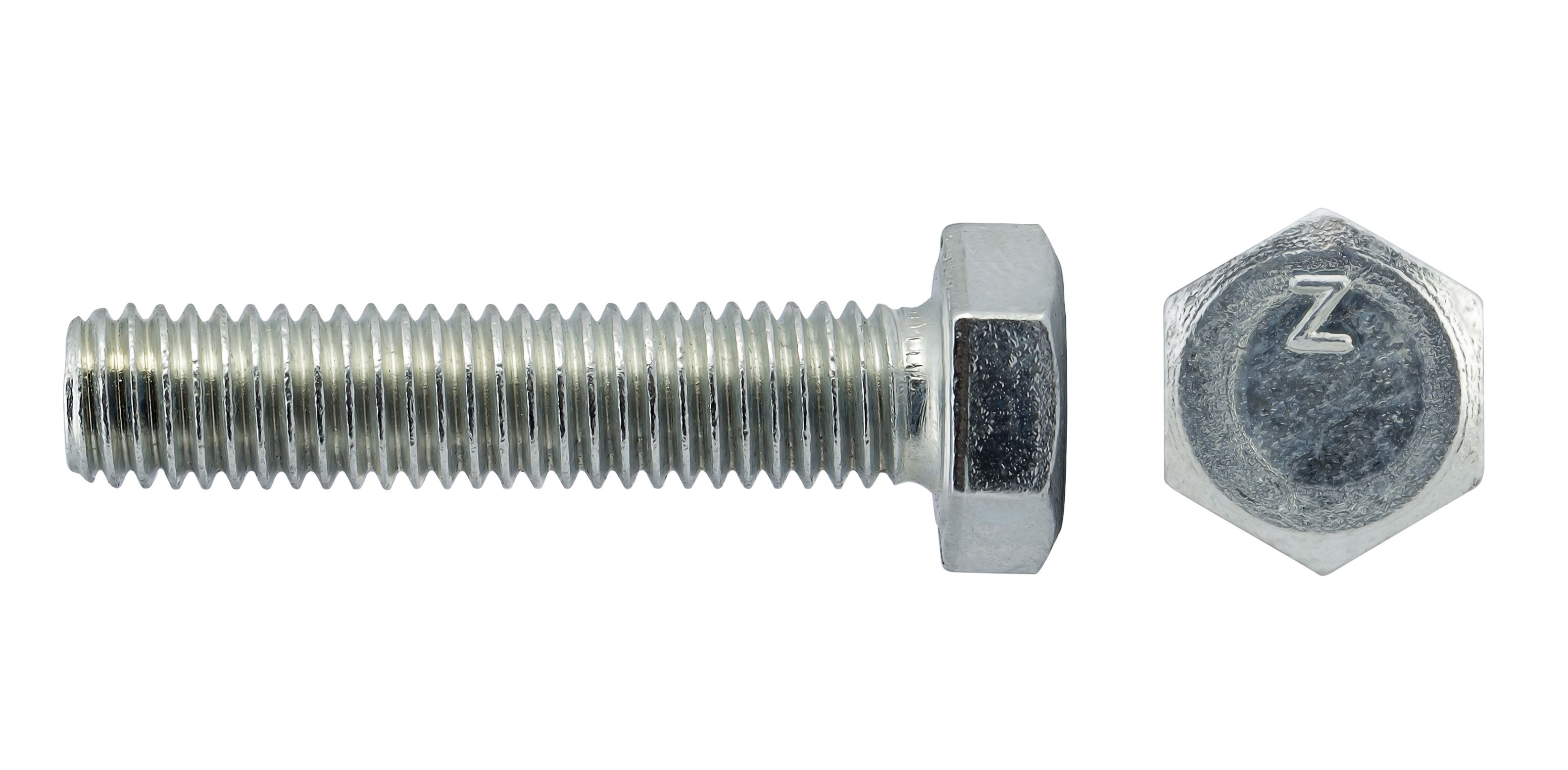

Болты DIN 933 (A2) с шестигранной головкой

----

Болты DIN 933 (A2) с шестигранной головкой

Область применения: соединение и крепление деталей и конструкций из различных материалов. Используется в машиностроении, строительстве, мебельном производстве и других отраслях. Применяется для монтажа подвесного оборудования, инженерных систем, кабельных конструкций, сборки и монтажа электротехнических шкафов. В электротехнике используется для зажима клемм, соединения проводников, механического наращивания проводов и т.п.
Материал: нержавеющая сталь.
Особенности: имеет шестигранную головку и полную метрическую резьбу. Используется совместно с забивными анкерами, гайками, шайбами.

Модель

Длина, мм

Диаметр метрической резьбы

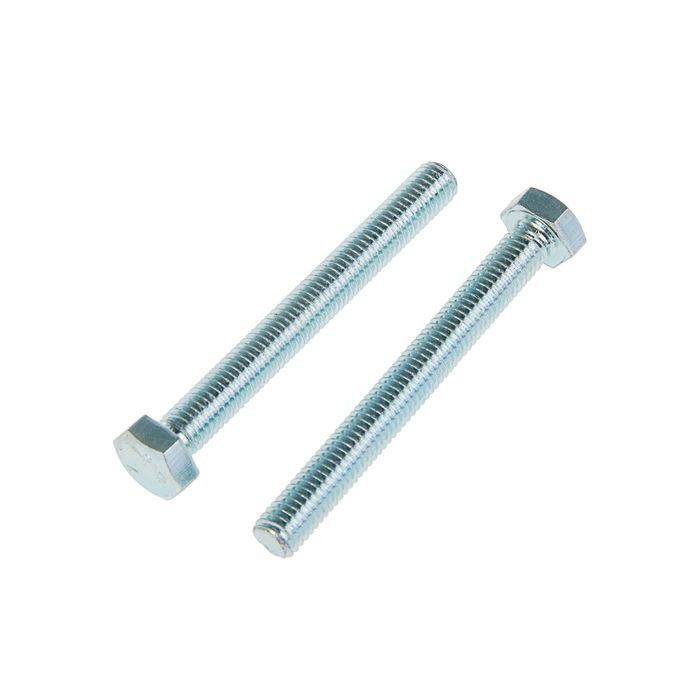

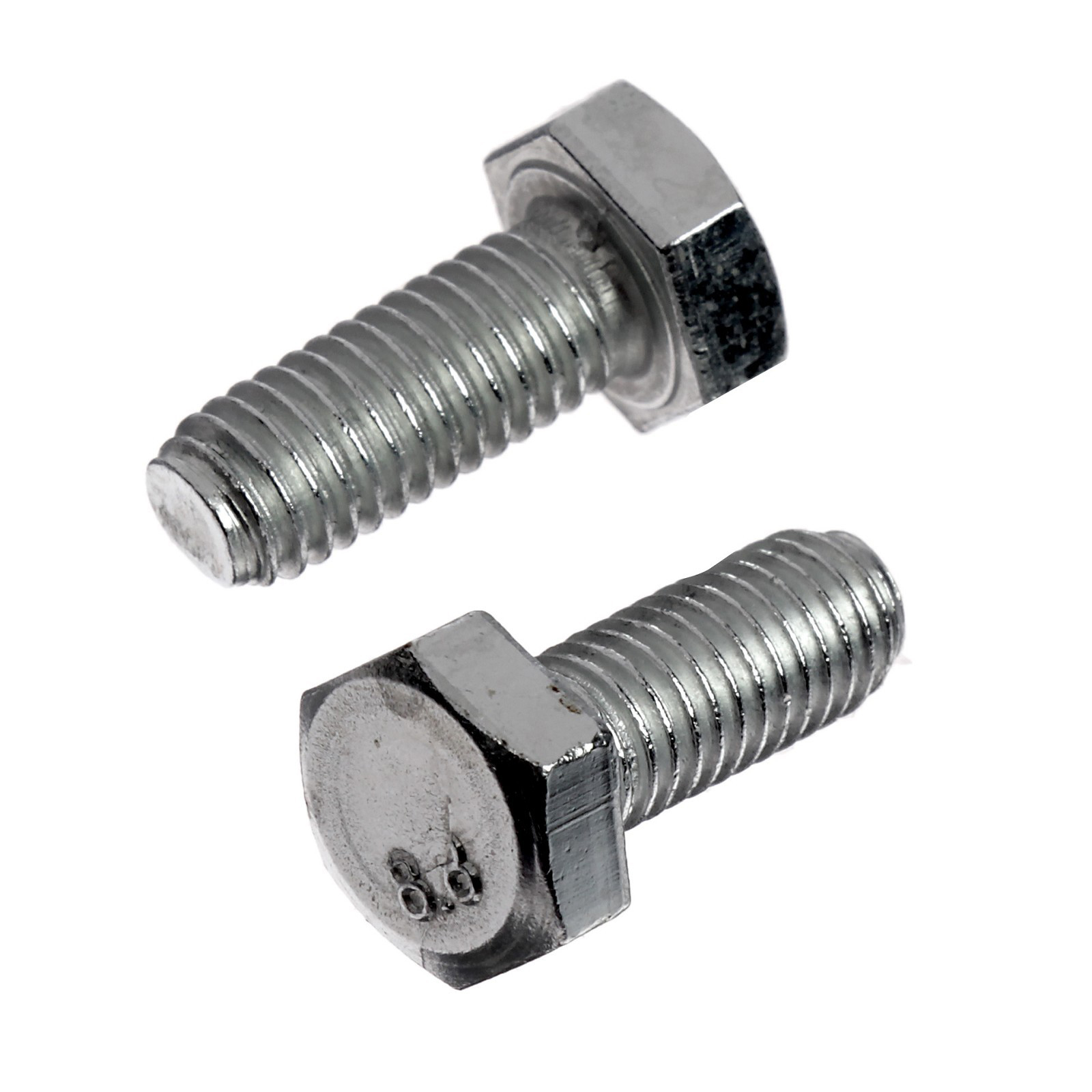

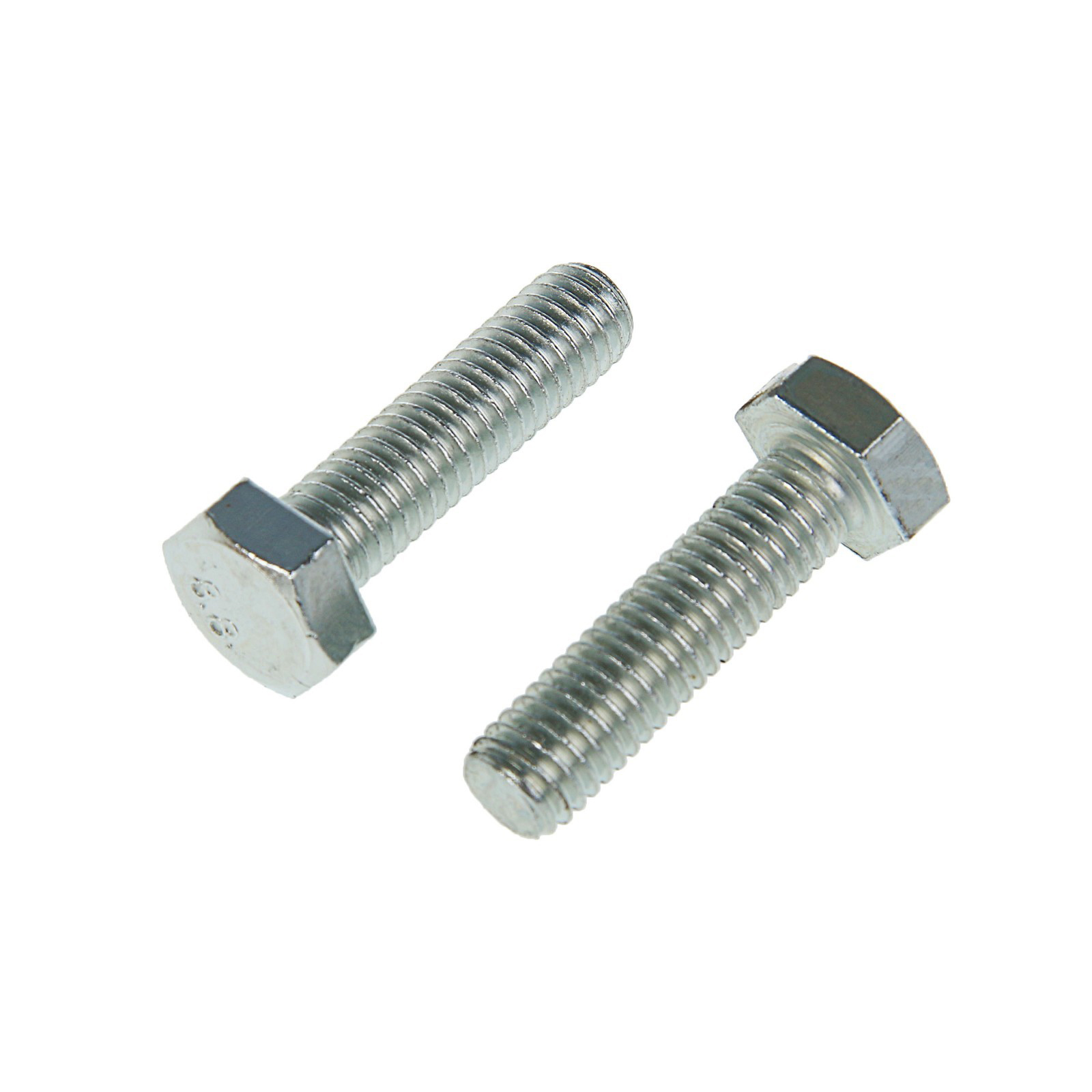

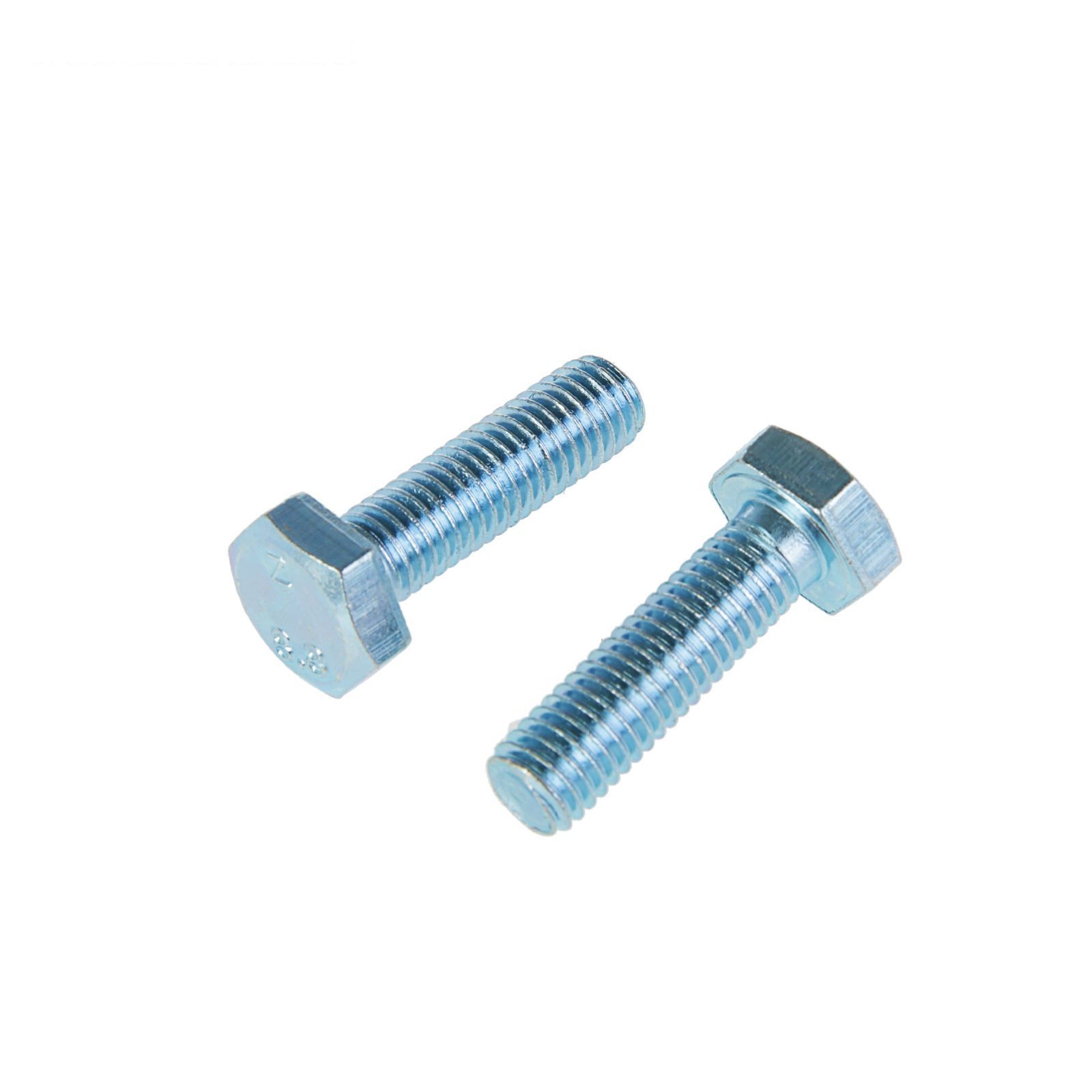

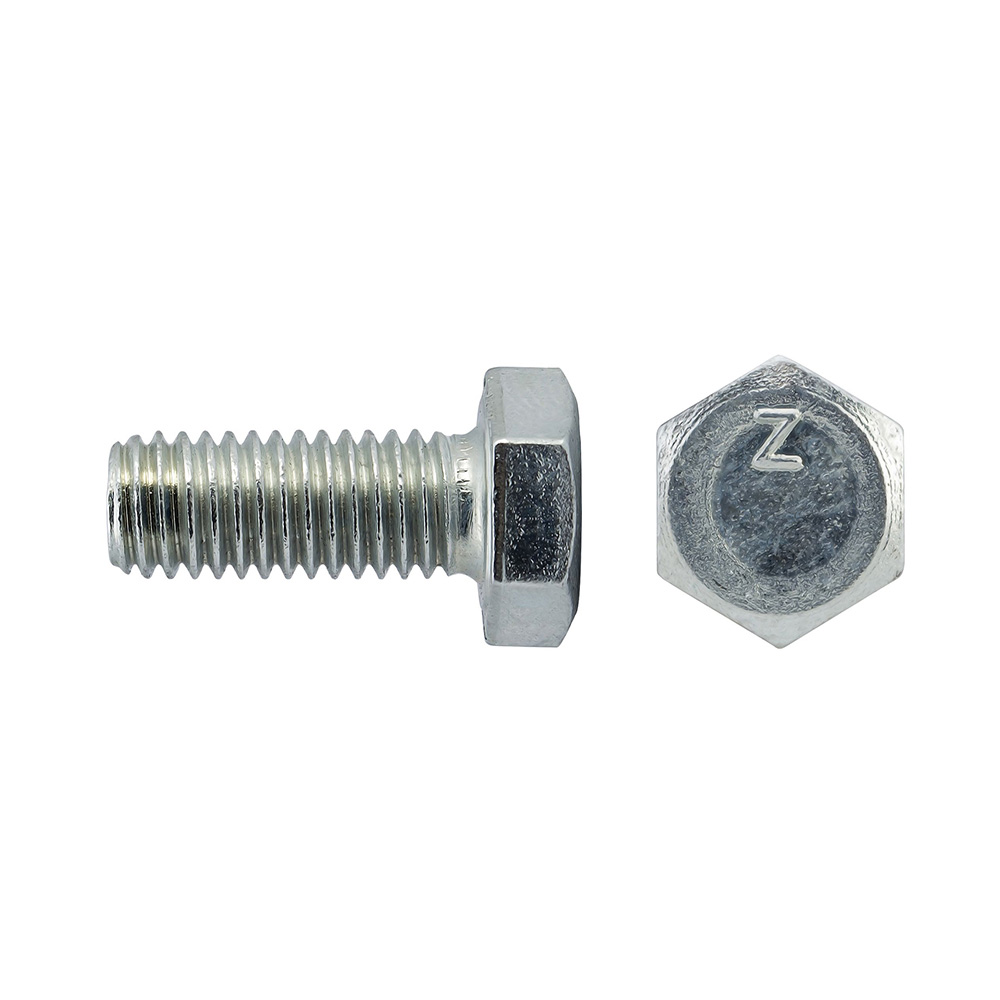

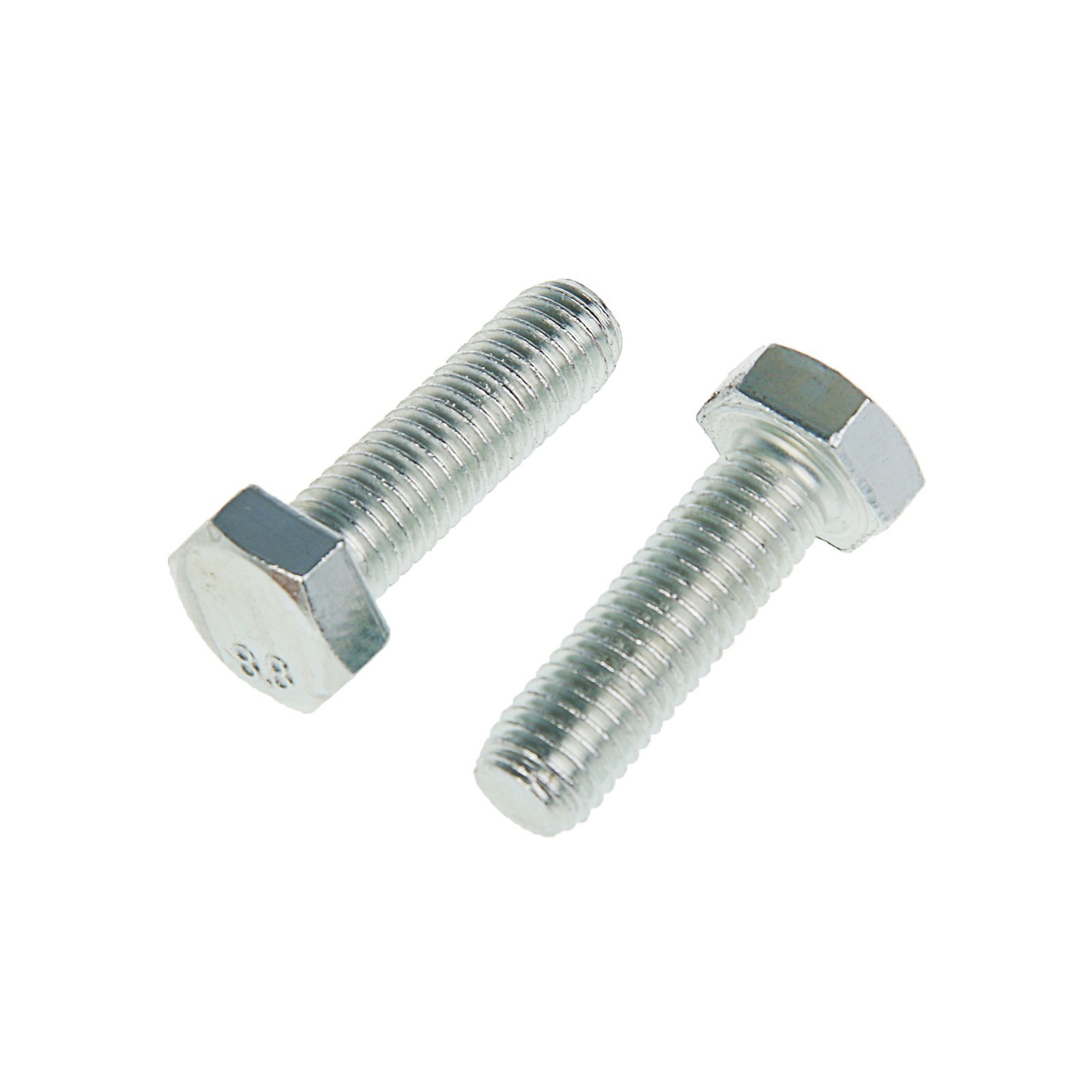

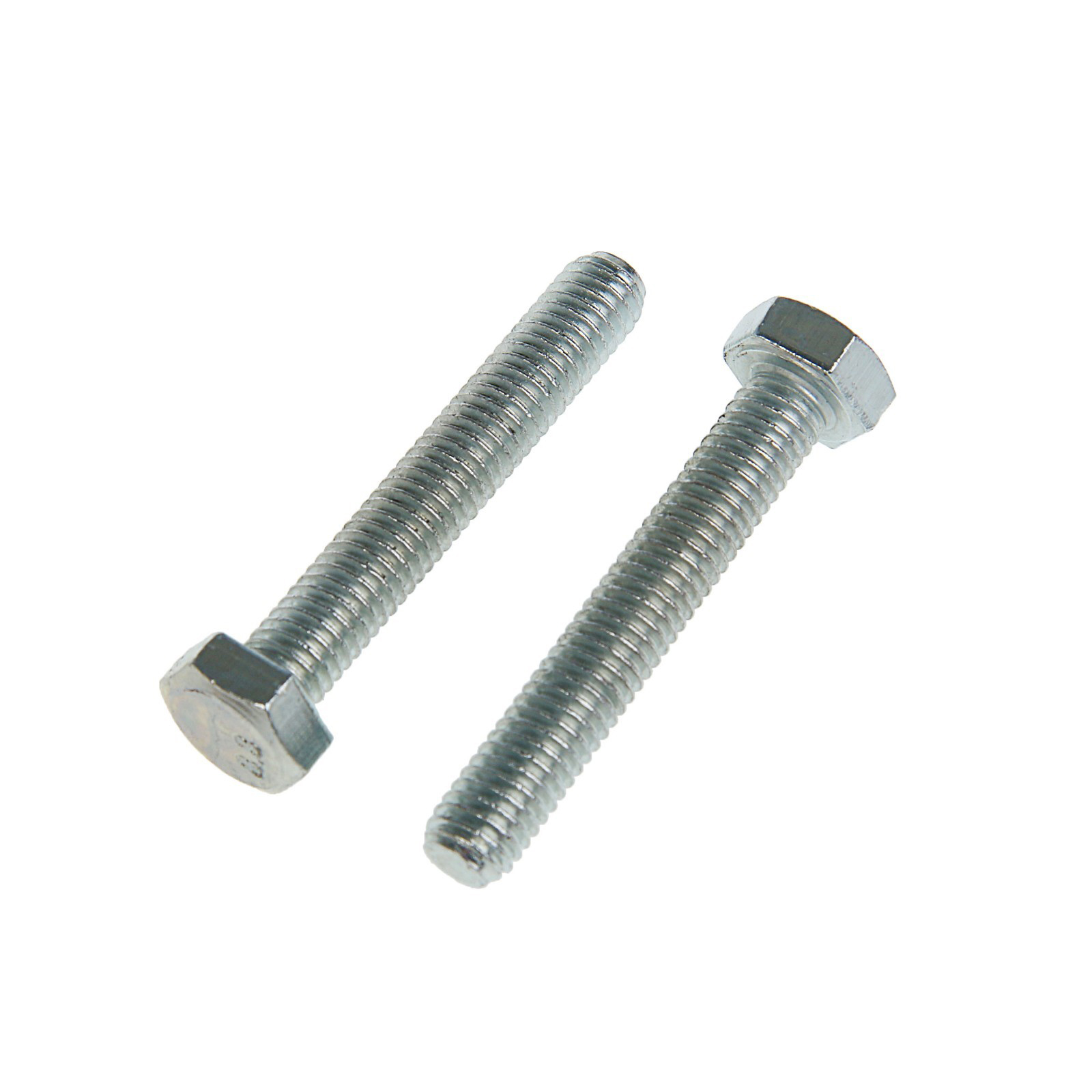

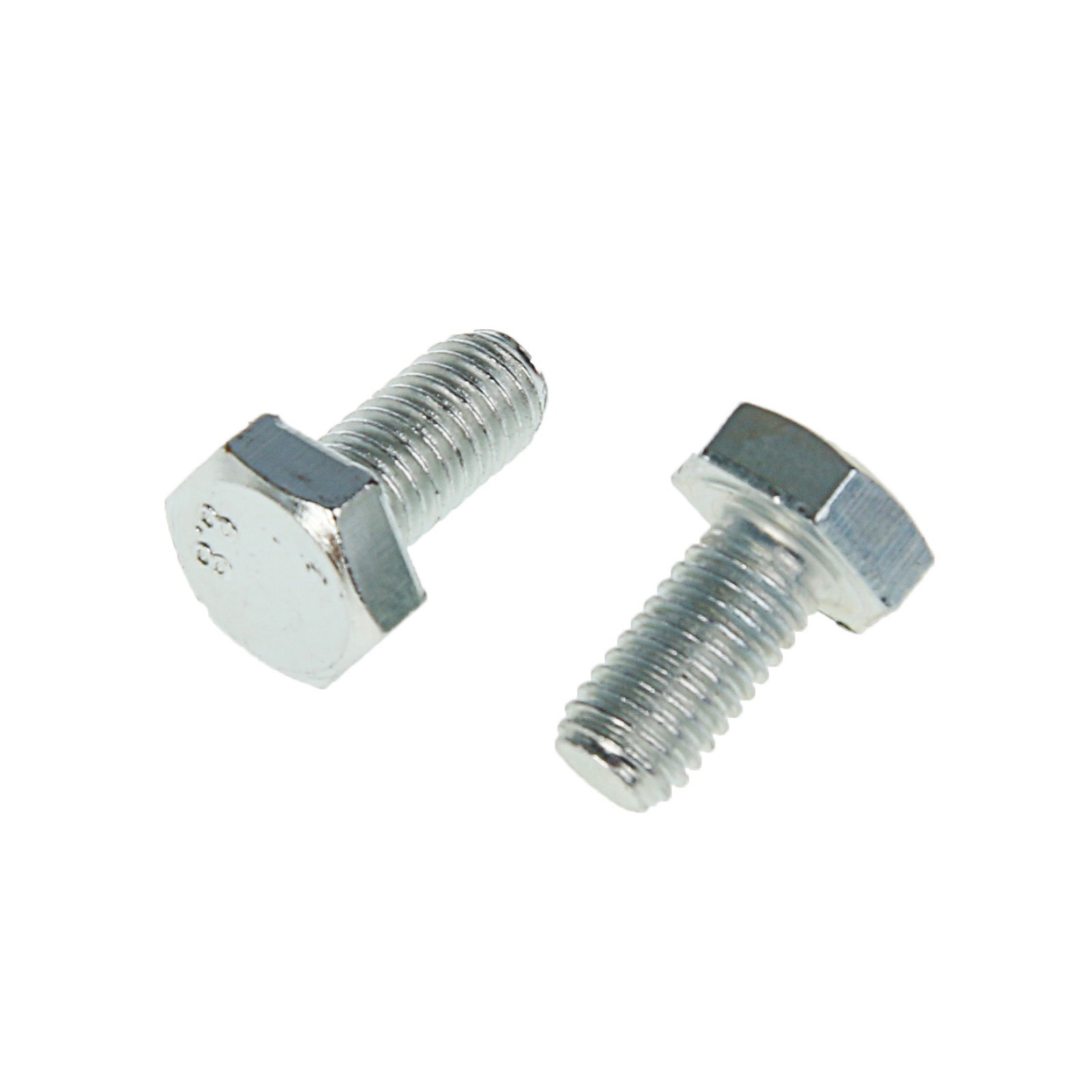

Болт DIN 933

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Пакет	141686	8 шт.	10	0.02996	70	140	10

Болт DIN 933

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Пакет	141687	8 шт.	10	0.04388	70	140	10

Болт DIN 933

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Пакет	141688	8 шт.	10	0.0494	70	140	10

Болт DIN 933

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Пакет	141689	6 шт.	10	0.0429	70	140	10

Болт DIN 933

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Пакет	160331	6 шт.	10	0.04806	70	140	10

Болт DIN 933

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Пакет	160332	4 шт.	10	0.03992	70	140	10

Болт DIN 933

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Пакет	141692	4 шт.	10	0.047	70	140	10

Болт DIN 933

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Пакет	141695	6 шт.	10	0.0696	70	140	15

Болт DIN 933

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Пакет	141696	6 шт.	10	0.0768	70	140	15

Болт DIN 933

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Пакет	141697	4 шт.	10	0.0586	70	140	15

Болт DIN 933

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Пакет	141698	4 шт.	10	0.065	70	140	15

Болт DIN 933

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Пакет	141699	4 шт.	10	0.0778	70	140	15

Болт DIN 933

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Пакет	141700	2 шт.	10	0.0466	70	140	15

Болт DIN 933

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Пакет	141702	2 шт.	10	0.0594	70	140	15

Болт DIN 933

M10

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Пакет	160330	4 шт.	10	0.0878	70	140	20

Болт DIN 933

M10

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Пакет	141704	4 шт.	10	0.1078	70	140	20

Болт DIN 933

M10

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Пакет	141705	2 шт.	10	0.0604	70	140	20

Болт DIN 933

M10

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Пакет	141706	2 шт.	10	0.0654	70	140	20

Болт DIN 933

M10

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Пакет	141707	2 шт.	10	0.0754	70	140	20

Болт DIN 933

M12

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Пакет	141708	2 шт.	10	0.0928	70	140	20

1 2

Схема установки болта DIN 933 ZITAR:

Таблица размеров и характеристик болтов DIN 933 с полной резьбой в мм

D	M3	M4	M5	M6	M8	M10	M12	M14	M16	M18
P	0,5	0,7	0,8	1	1,25	1,5	1,75	2	2	2,5
K	2	2,8	3.5	4	5.3	6.4	7.5	8.8	10	11,5
C мин.	0,15	0,15	0,15	0,15	0,15	0,15	0,15	0,15	0,2	0,2
C макс.	0,4	0,4	0,5	0,5	0,6	0,6	0,6	0,6	0,8	0,8
R	0,1	0,2	0,2	0,25	0,4	0,4	0,6	0,6	0,6	0,6
А	1,5	2,1	2,4	3	4	4,5	5,3	6	6	7,5
S DIN 933	5,5	7	8	10	13	17	19	22	24	27
S ISO 4017	5,5	7	8	10	13	16	18	21	24	27
e DIN 933	6,01	7,66	8,79	11,05	14,38	18,9	21,1	24,49	26,75	30,14
e ISO 4017	6,01	7,66	8,79	11,05	14,38	17,77	20,03	23,36	26,75	30,14

D	М20	M22	М24	М27	М30	M36	M42	M48	M56	M64
P	2,5	2,5	3	3	3,5	4	4,5	5	5,5	6
K	12.5	14	15	17	18.7	22.5	26	30	35	40
C мин.	0,2	0,2	0,2	0,2	0,2	0,2	0,3	0,3	0,3	0,3
C макс.	0,8	0,8	0,8	0,8	0,8	0,8	1	1	1	1
R	0,8	0,8	0,8	1	1	1	1,2	1,6	2	2
А	7,5	7,5	9	9	10,5	12	13,5	15	16,5	18
S DIN 933	30	32	36	41	46	55	65	75	85	95
S ISO 4017	30	34	36	41	46	55	65	75	85	95
e DIN 933	33,53	38,85	39,98	45,2	50,85	60,79	71,3	82,6	93,56	104,9
e ISO 4017	33,53	37,72	39,98	45,2	50,85	60,79	71,3	82,6	93,56	104,9

D - номинальный диаметр резьбы
P - шаг резьбы
K - высота головки болта
С - высота подголовка
R - радиус
А - сбег резьбы, макс.
S - размер шестигранной головки под ключ
e - диаметр описанной окружности, не менее
L - длина болта

Характеристики

Тип головки Шестигранная
Тип резьбы Метрическая
Страна производства Китай
Бренд ZITAR
Материал Нержавеющая сталь
