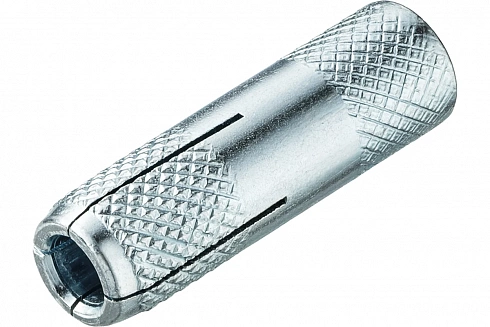

Анкеры забивные Tecfi HL
Анкеры забивные Tecfi HL
- Область применения: крепление подвесных конструкций, металлоконструкций, инженерных коммуникаций и оборудования (водопроводов, воздуховодов, фанкойлов, электрики и т.д.).
- Материал применения: полнотелый кирпич, бетон, природный камень.

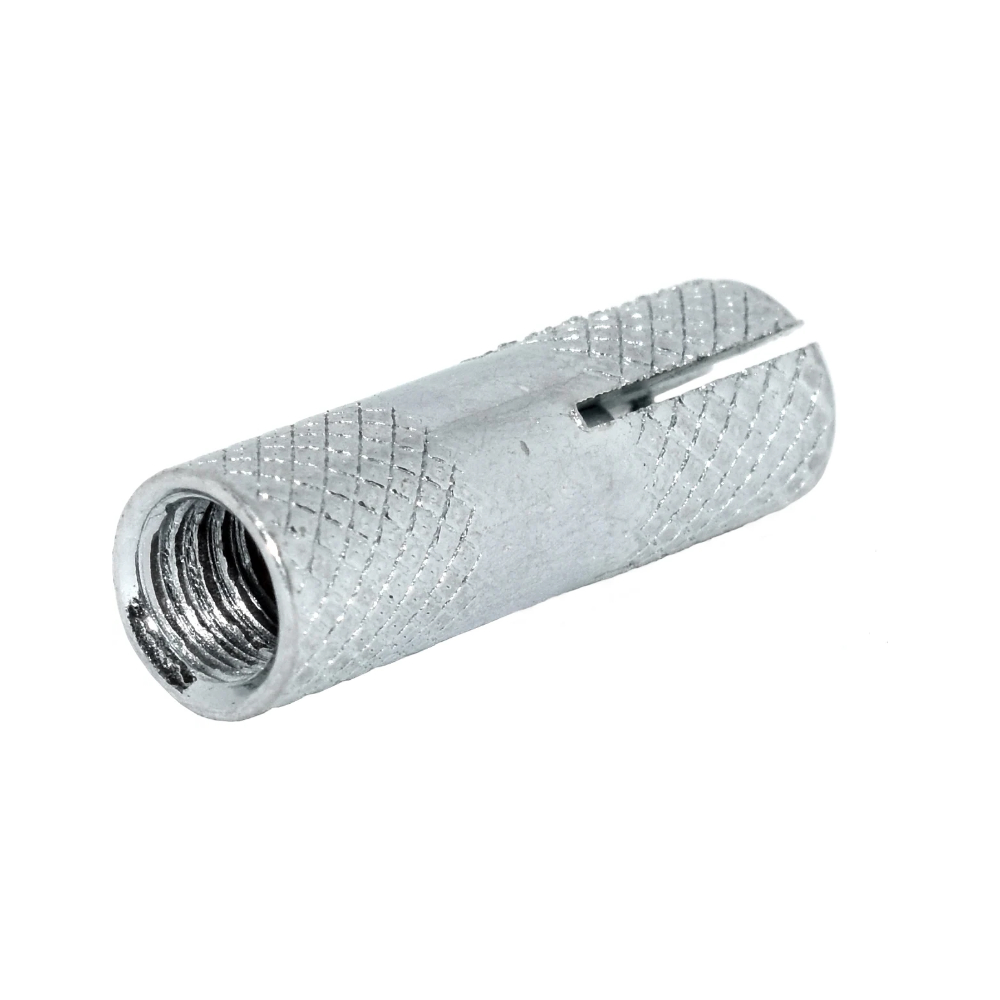

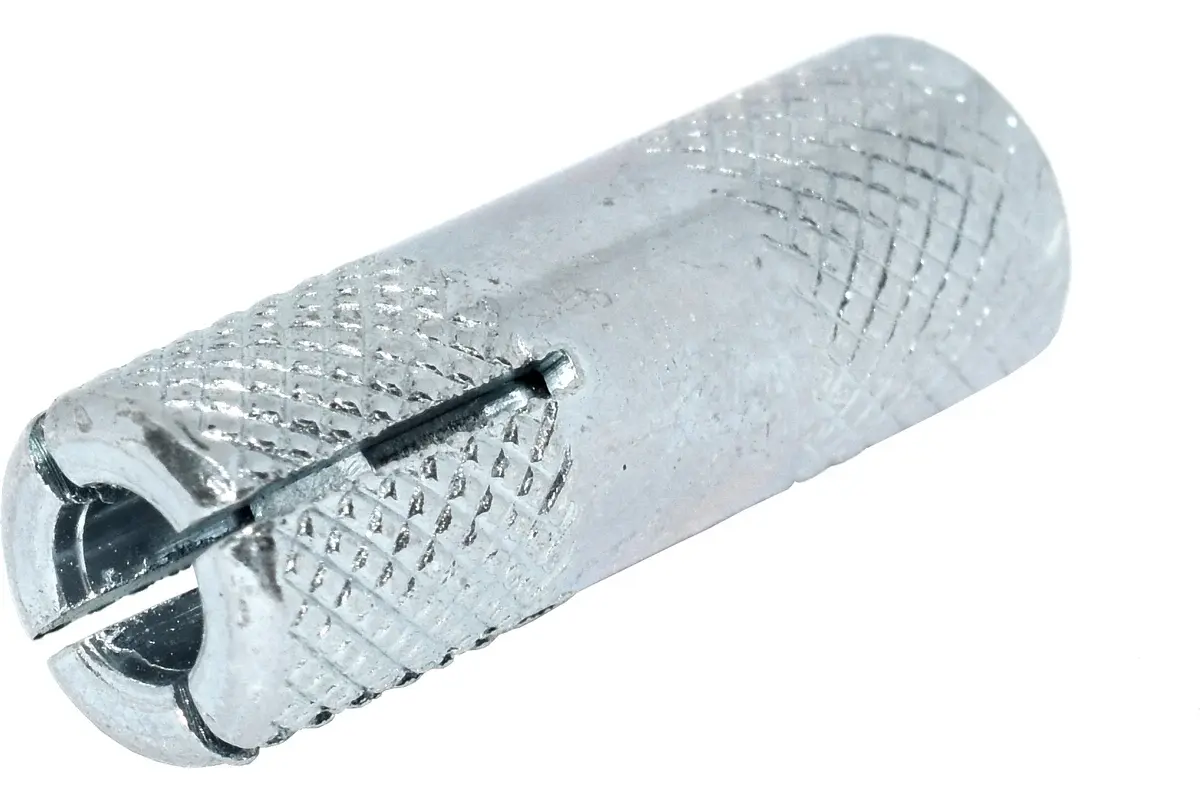

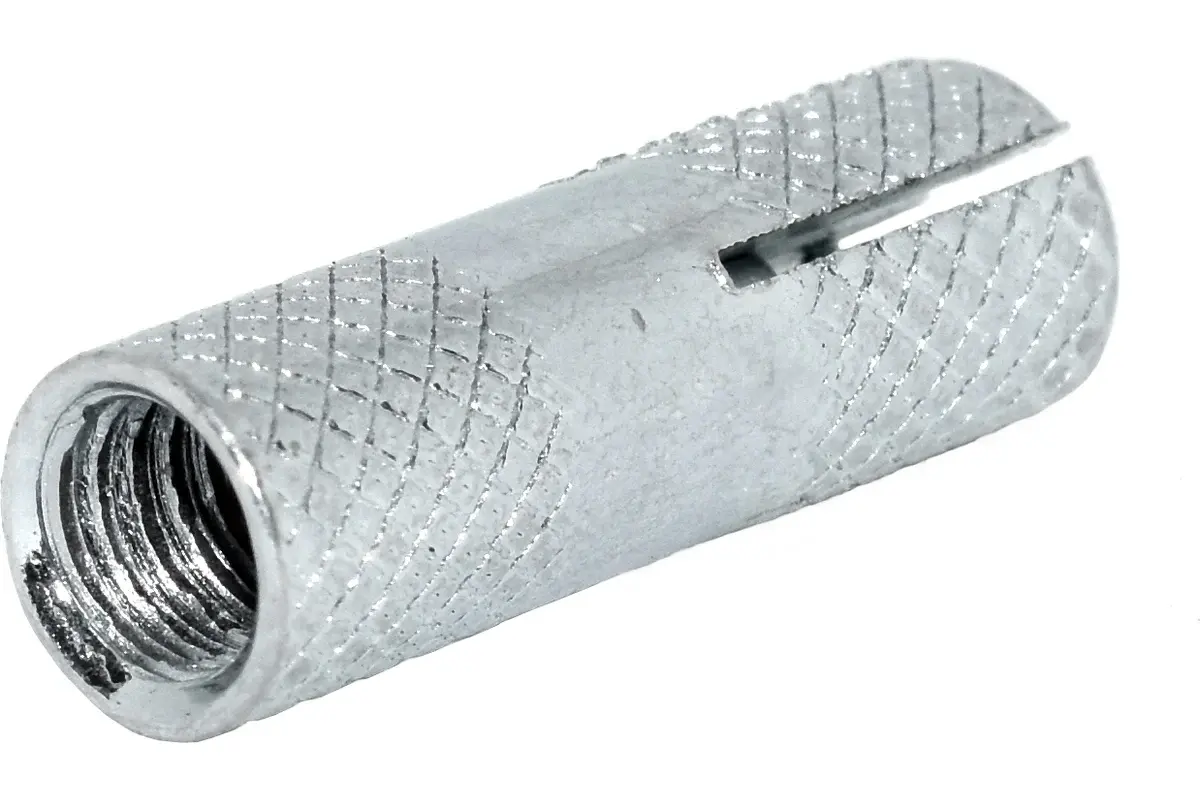

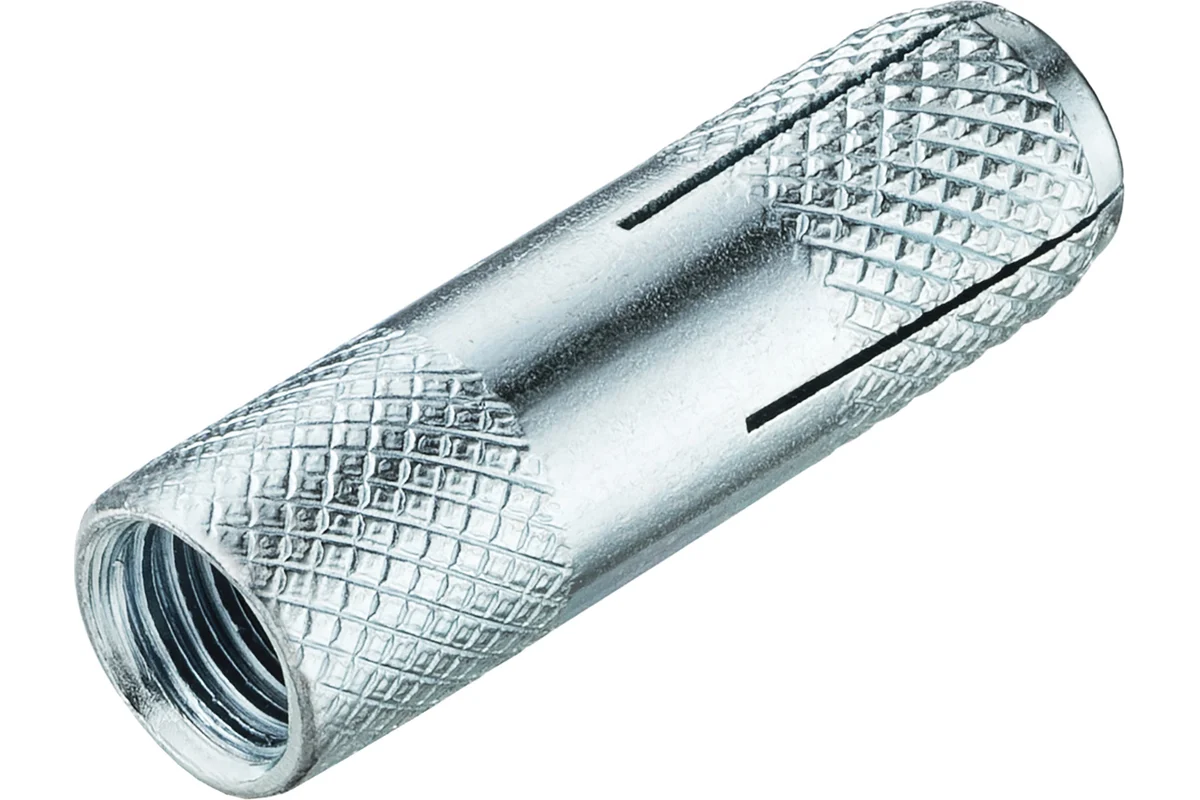

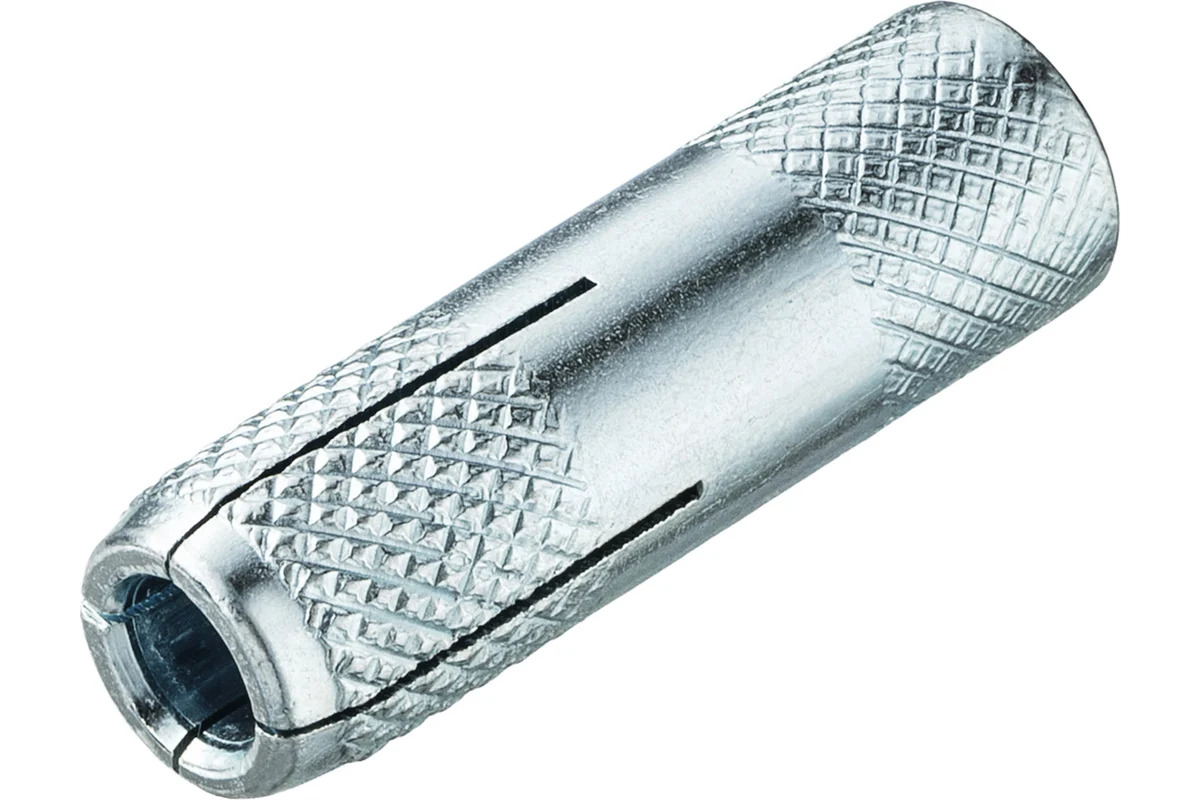

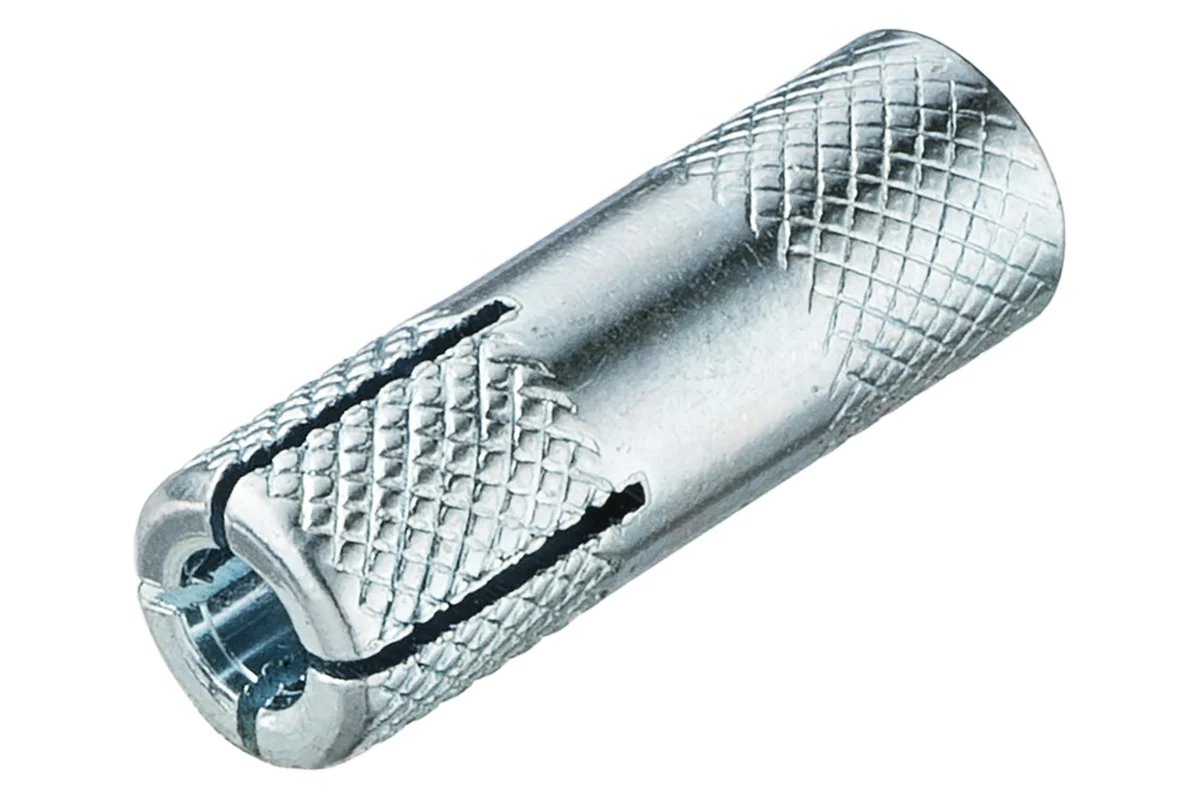

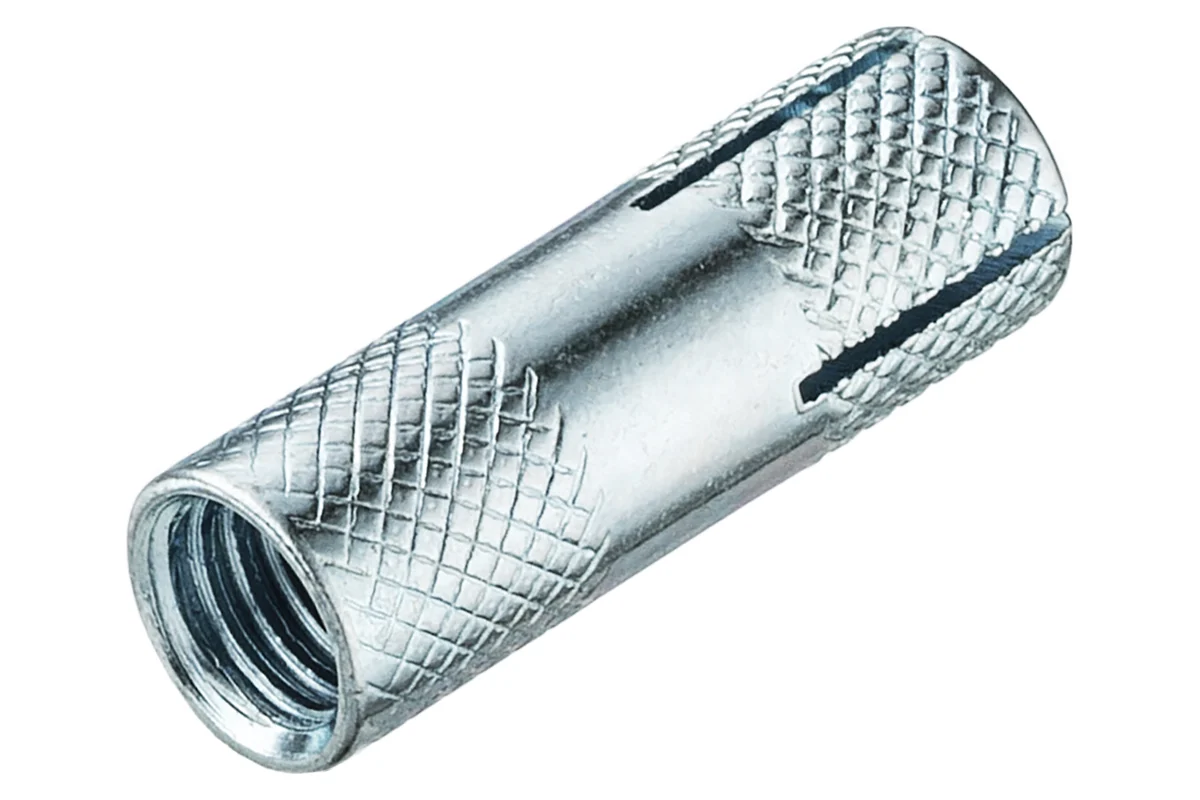

- Конструкция: полый цилиндр с внутренней метрической резьбой, на внешней поверхности которого имеются специальные насечки и прорези, которые образуют 4-х сегментную распорную зону.
- Способ установки: предварительный монтаж.
- Материал: углеродистая сталь с антикоррозионным цинковым покрытием.
- Особенности: удобно использовать данный анкер в случаях, когда нет возможности просверлить глубокое монтажное отверстие, но при этом важно получить достаточно высокую несущую способность точки крепления. Устанавливается в предварительно просверленное отверстие. После установки анкер можно применять как закладную деталь и многократно монтировать и демонтировать резьбовой элемент.
Анкер забивной стальной HL
8,0
25
Анкер забивной стальной HL
10,0
30
Анкер забивной стальной HL
12,0
40
- Материал Углеродистая сталь
- Тип покрытия Цинковое
- Цвет Цинк
- Страна производства Италия
- Бренд Tecfi
Схема монтажа
Технические данные и результаты испытаний анкеров HL в бетоне без трещин C20/25
* Расчет длины винта (Iv):
Минимум = La + tfix + h1 - It
Максимум = Lf + tfix + h1 - It
Обозначение |
Диам. анкера d (мм) |
Длина анкера It (мм) |
Диам. винта M (мм) |
Длина винта Iv* (мм) |
d0 (мм) |
SW (мм) |
h1 (мм) |
hmin (мм) |
hnom (мм) |
hef (мм) |
Ø 6 | ||||||||||
HL М6 | 8 | 25 | 6 | Iv* | 8 | 10 | 25 | 50 | 25 | 25 |
Ø 8 | ||||||||||
HL М8 | 10 | 30 | 8 | Iv* | 10 | 13 | 30 | 60 | 30 | 30 |
Ø 10 | ||||||||||
HL М10 | 12 | 40 | 10 | Iv* | 12 | 17 | 40 | 80 | 40 | 40 |
Ø 12 | ||||||||||
HL М12 | 15 | 50 | 12 | Iv* | 15 | 19 | 50 | 100 | 50 | 50 |
Ø 16 | ||||||||||
HL М16 | 20 | 65 | 16 | Iv* | 20 | 24 | 65 | 130 | 65 | 65 |
Ø 20 | ||||||||||
HL М20 | 25 | 80 | 20 | Iv* | 25 | 30 | 80 | 160 | 80 | 80 |
Минимум = La + tfix + h1 - It
Максимум = Lf + tfix + h1 - It
Обозначение |
hef (мм) |
df (мм) |
Tinst (Н·м) |
cmin (мм) |
smin (мм) |
ccr (мм) |
scr (мм) |
Lf (мм) |
La (мм) |
Нагрузка на вырыв (кН) |
Ø 6 | ||||||||||
HL М6 | 25 | 7 | 5 | 38 | 50 | 37,5 | 75 | 11 | 6 | 4,52 |
Ø 8 | ||||||||||
HL М8 | 30 | 9 | 10 | 45 | 60 | 45 | 90 | 13 | 8 | 7,68 |
Ø 10 | ||||||||||
HL М10 | 40 | 12 | 20 | 60 | 80 | 60 | 120 | 17 | 12 | 10,04 |
Ø 12 | ||||||||||
HL М12 | 50 | 14 | 40 | 75 | 100 | 75 | 150 | 21 | 16 | 13,08 |
Ø 16 | ||||||||||
HL М16 | 65 | 18 | 80 | 98 | 130 | 97,5 | 195 | 30 | 20 | 18,81 |
Ø 20 | ||||||||||
HL М20 | 80 | 22 | 120 | 120 | 160 | 120 | 240 | 30 | 20 | 30,00 |
