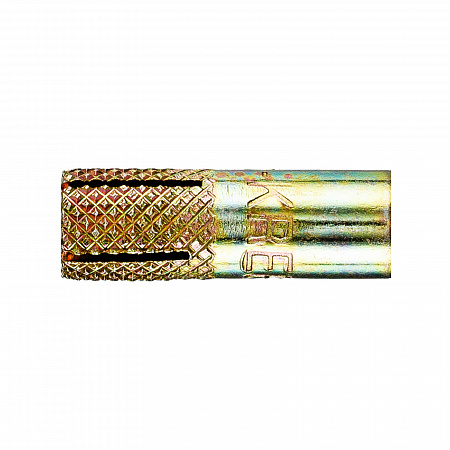

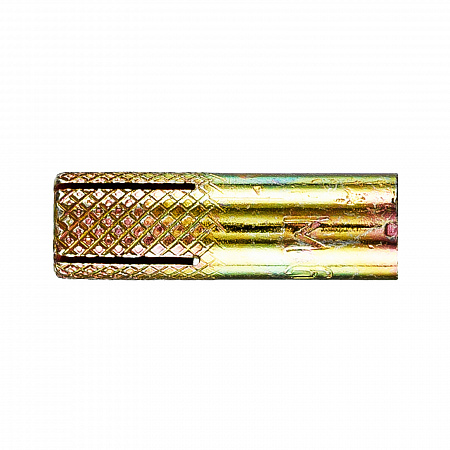

Анкеры забивные ZITAR DRM

----

Анкеры забивные ZITAR DRM

Область применения: крепление подвесных конструкций, металлоконструкций, инженерных коммуникаций и оборудования (водопроводов, воздуховодов, фанкойлов, электрики и т.д.).
Материал применения: полнотелый кирпич, бетон, природный камень.

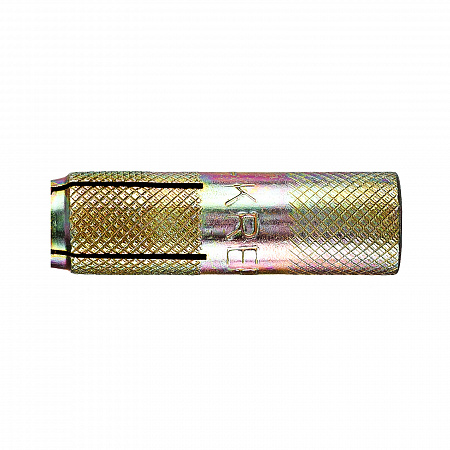

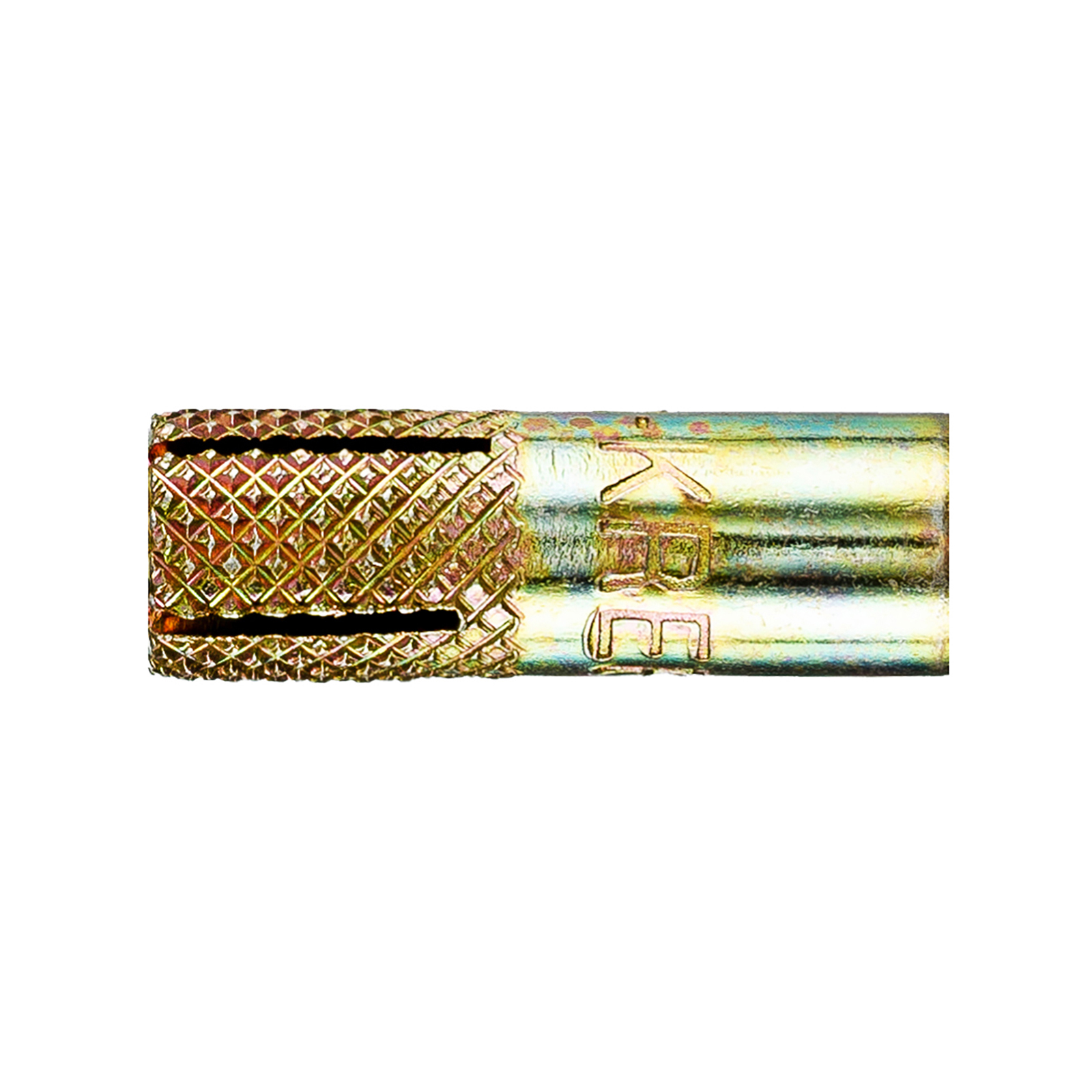

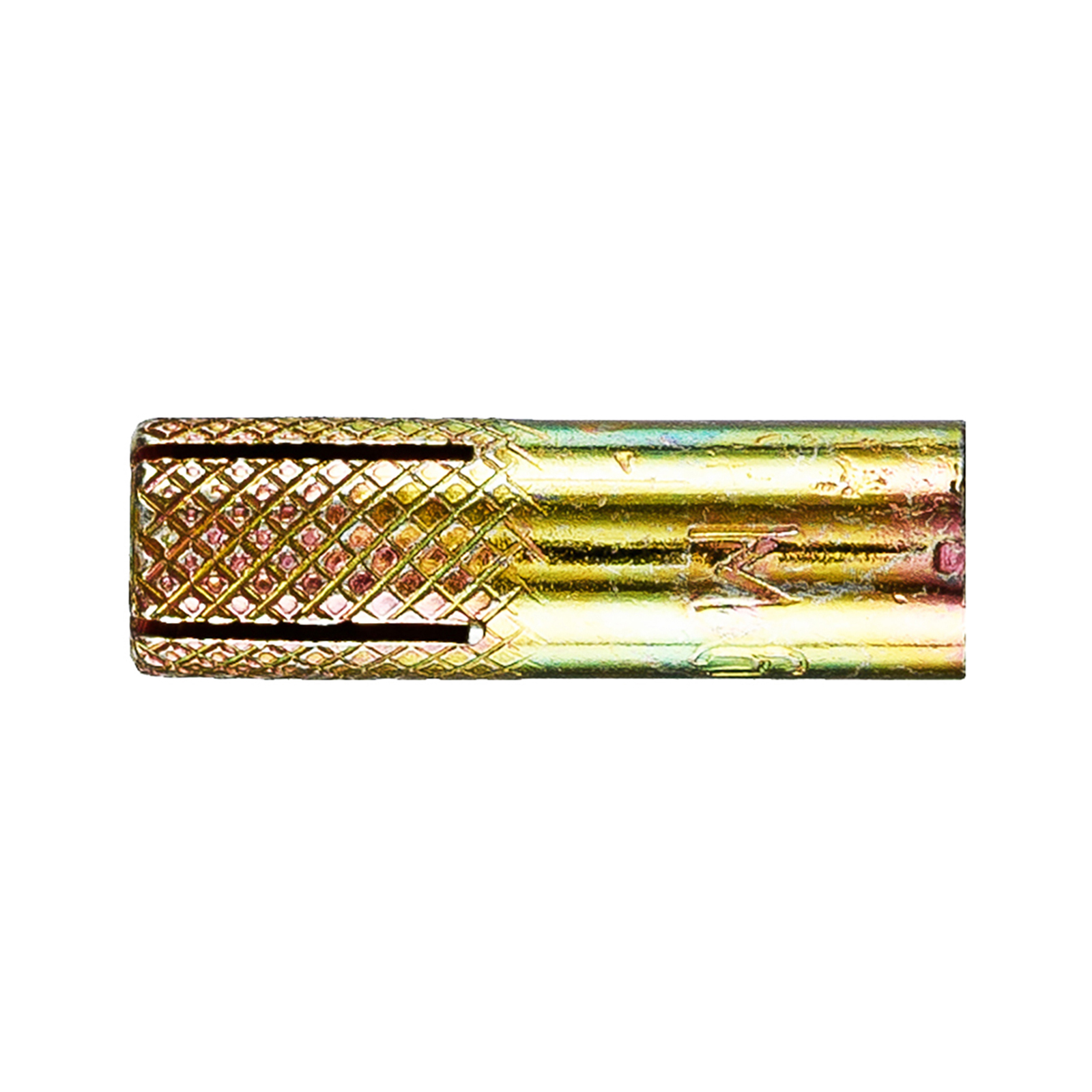

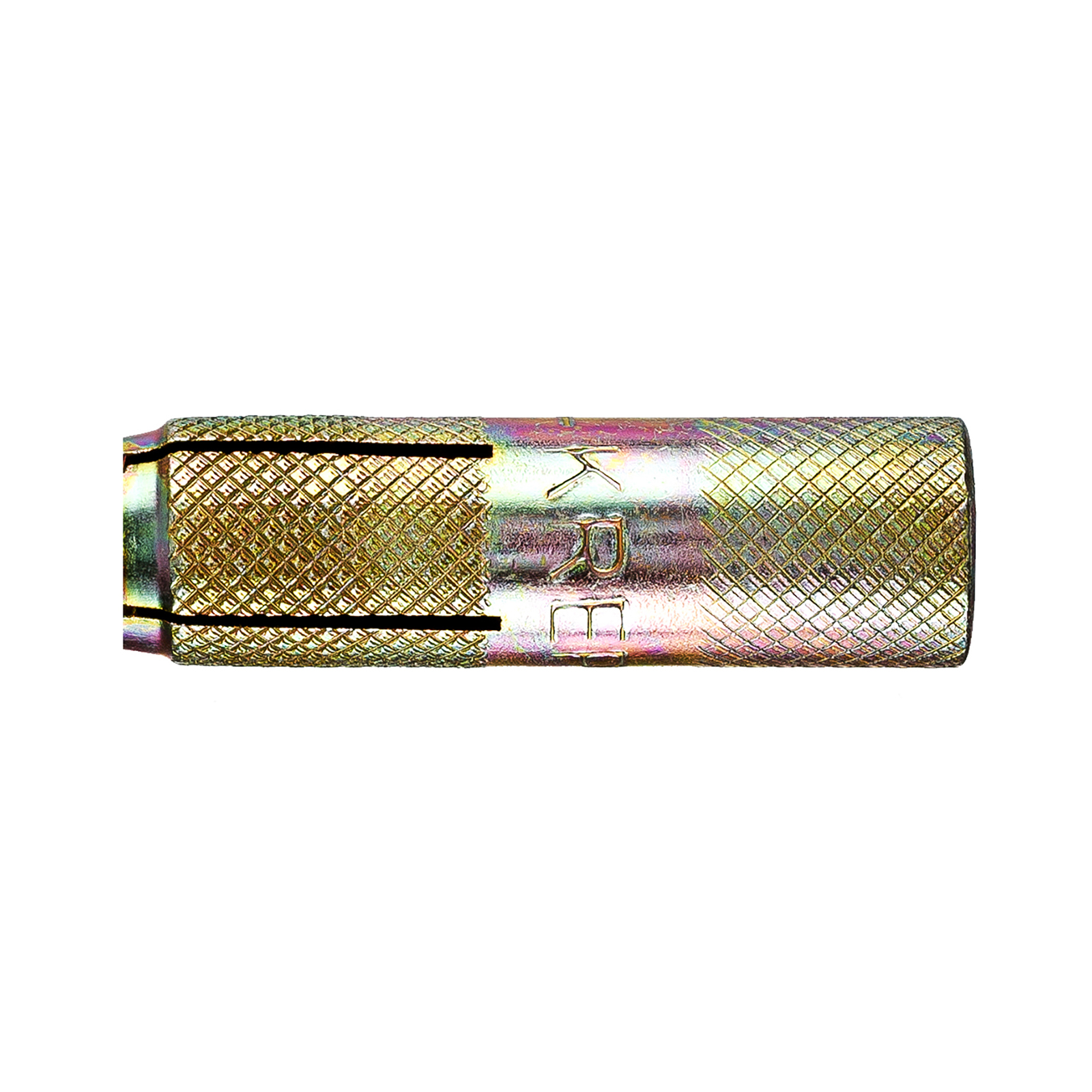

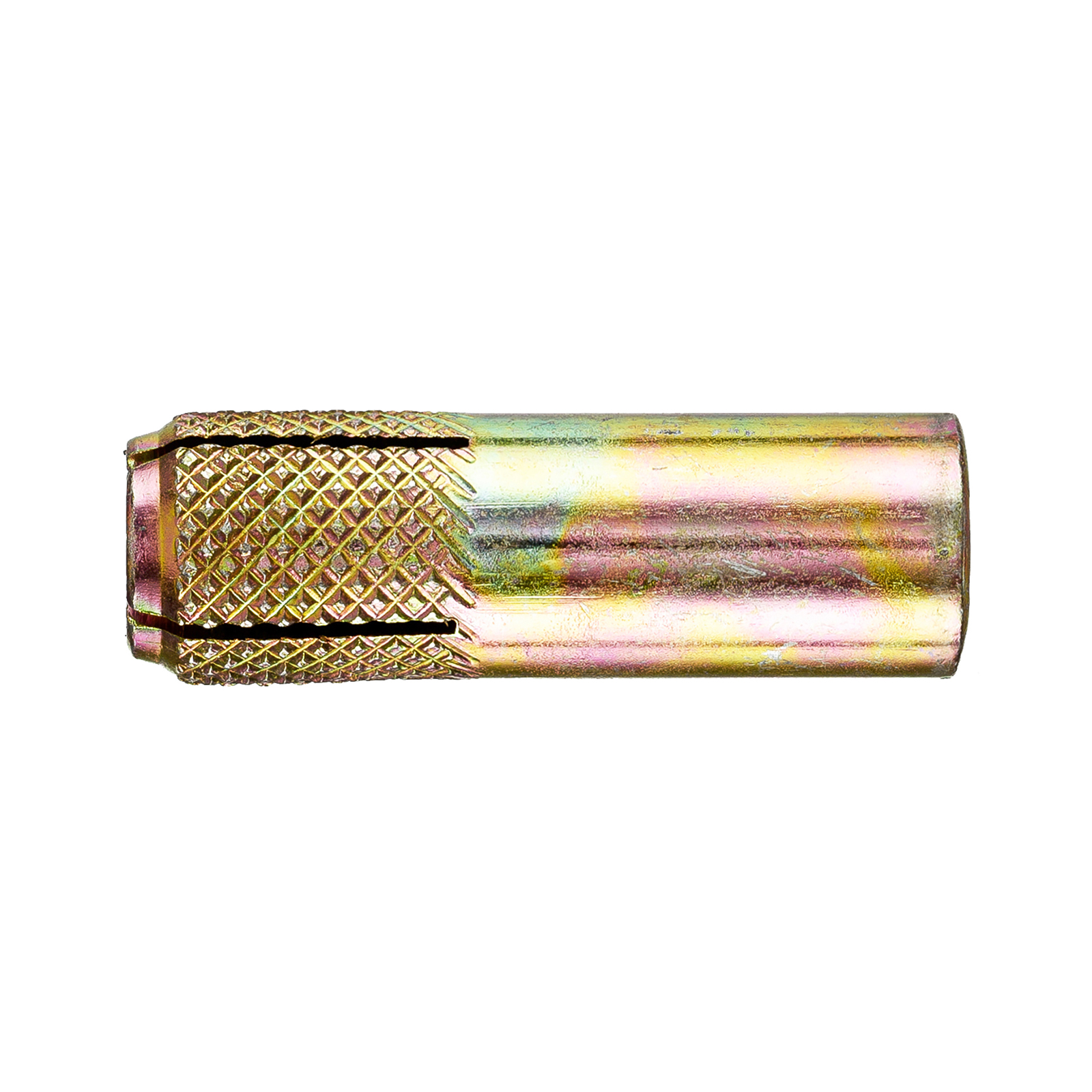

Конструкция: полый цилиндр с внутренней метрической резьбой, на внешней поверхности которого имеются специальные насечки и прорези, которые образуют 4-х сегментную распорную зону.
Способ установки: предварительный монтаж.
Материал: углеродистая сталь с желтым цинковым покрытием.

Модель

Длина, мм

Диаметр метрической резьбы

Анкер забивной оцинкованный DRM

25

М6

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм

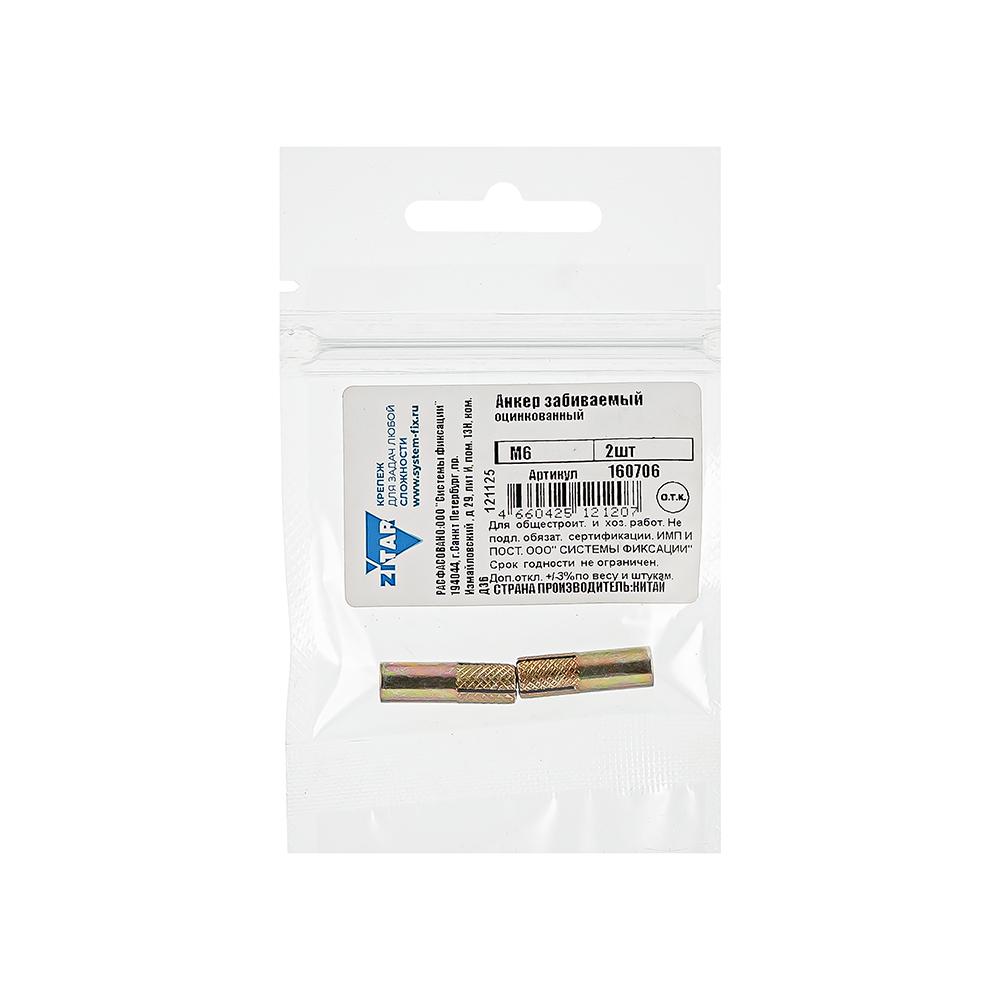

	Пакет	160706	2 шт.	10	0.0125	80	130	10

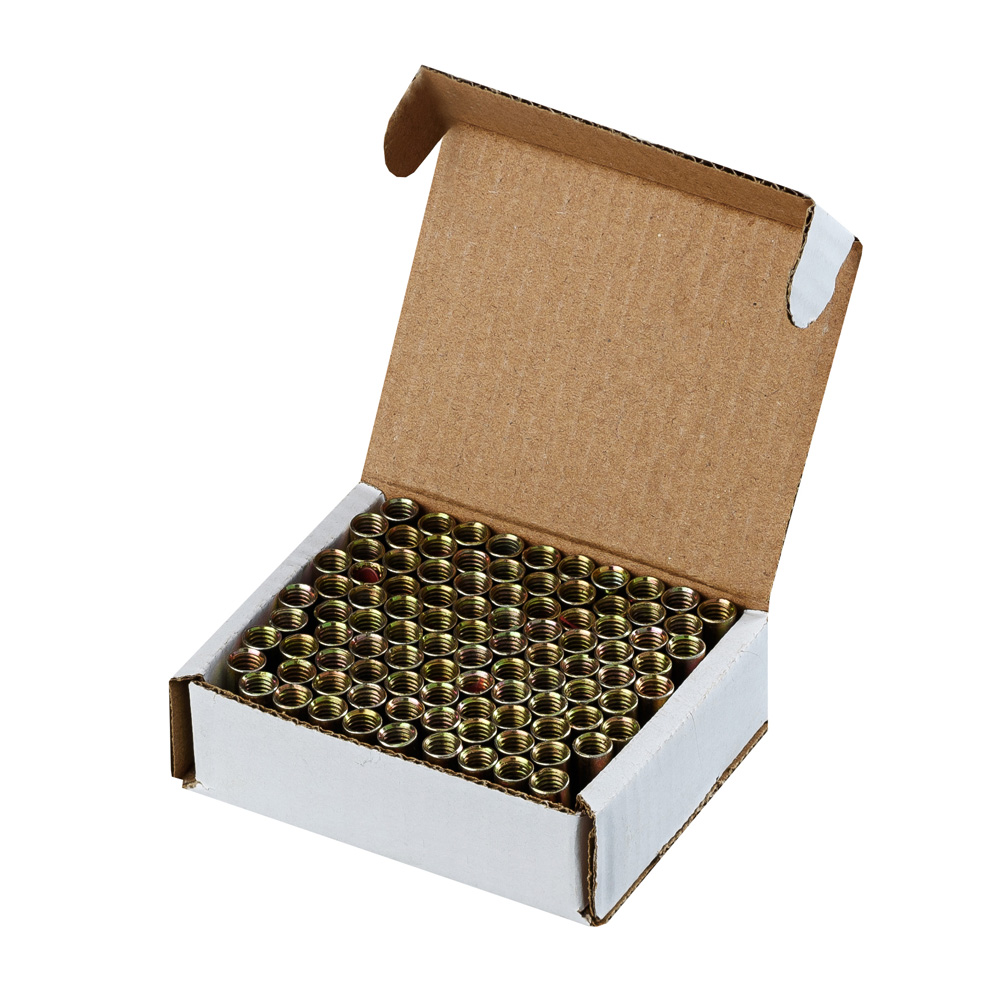

	Коробка	117974	1 шт.	100	0.018	90	75	30

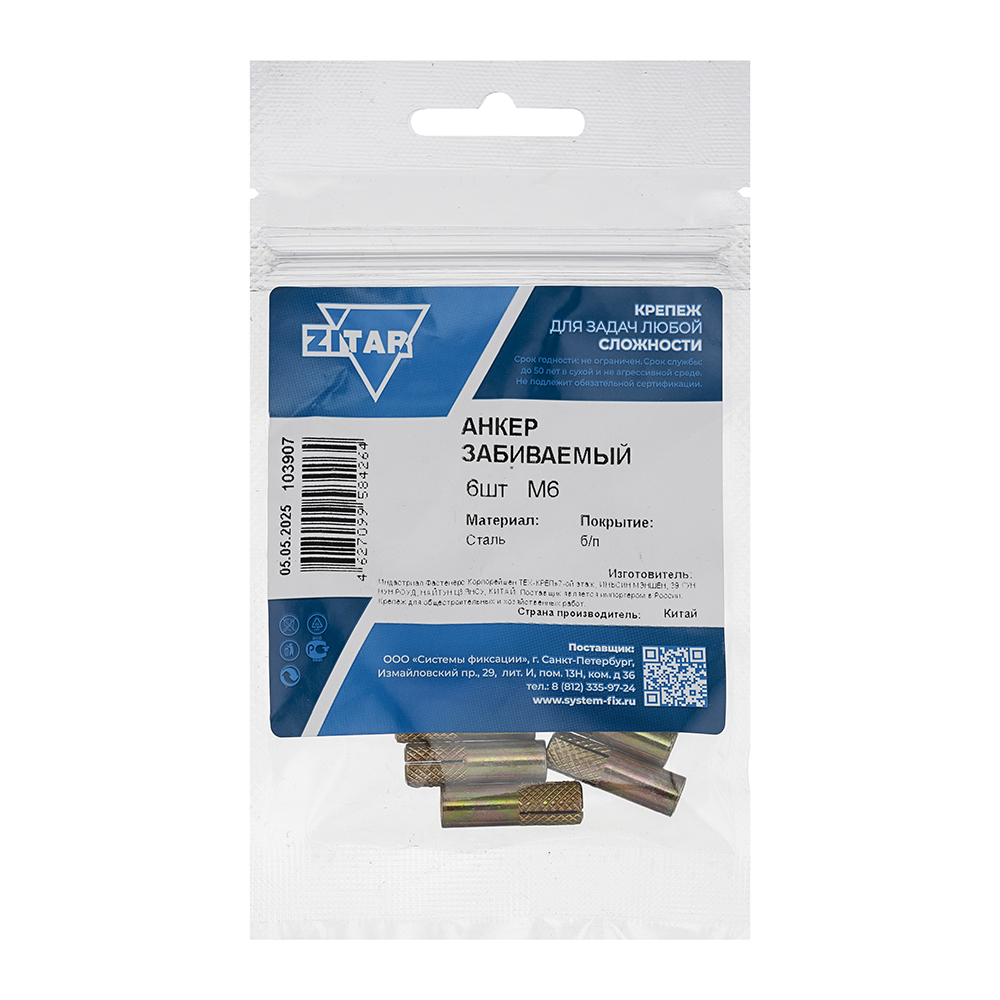

	Пакет zip-lock	103907	6 шт.	10	0.04024	90	160	8

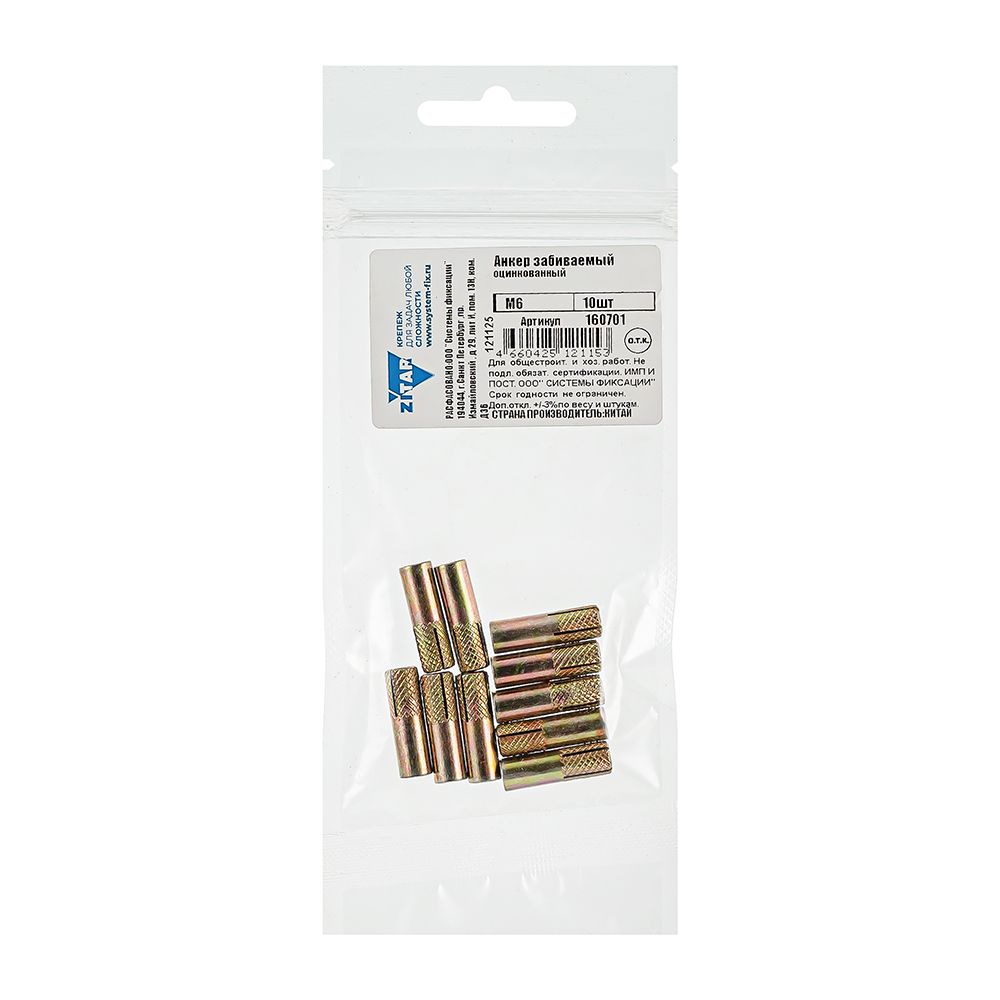

	Пакет	160701	10 шт.	10	0.0625	80	200	10

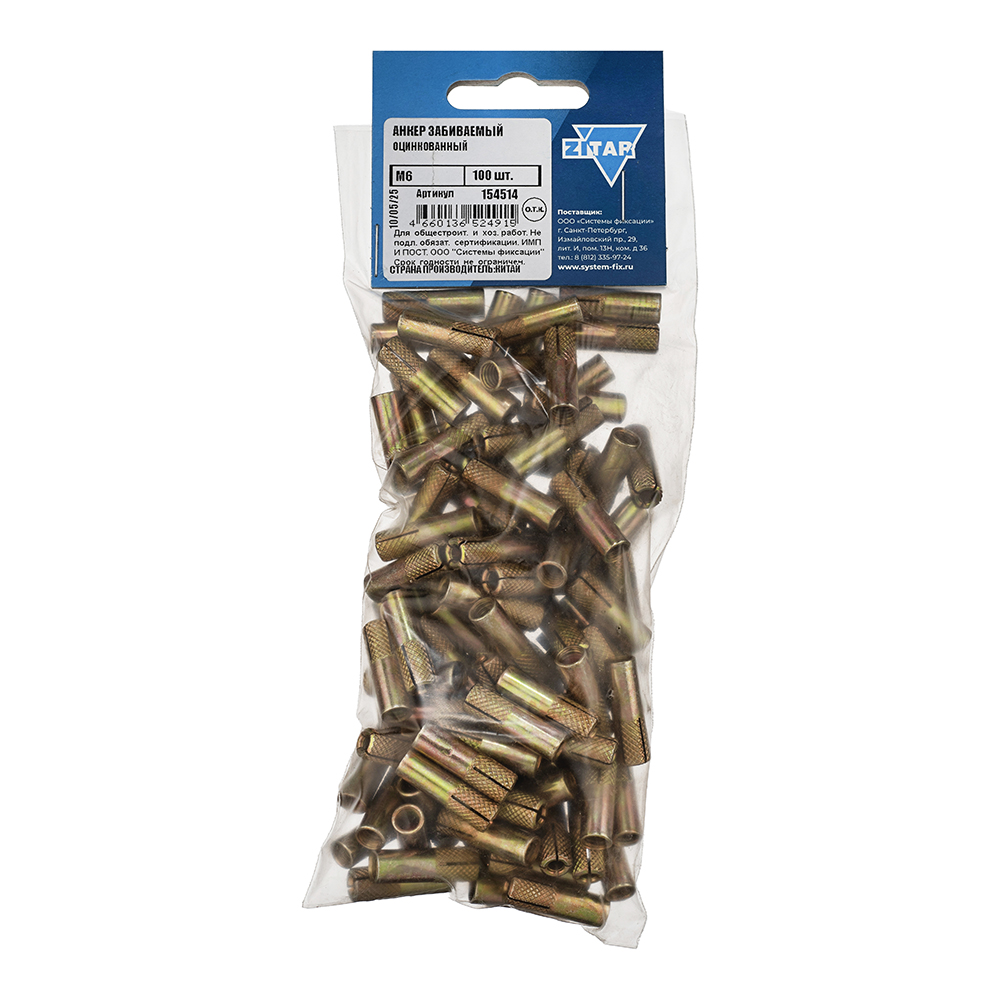

	Пакет	154514	100 шт.	5	0.6395	85	200	40

Анкер забивной оцинкованный DRM

30

М8

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм

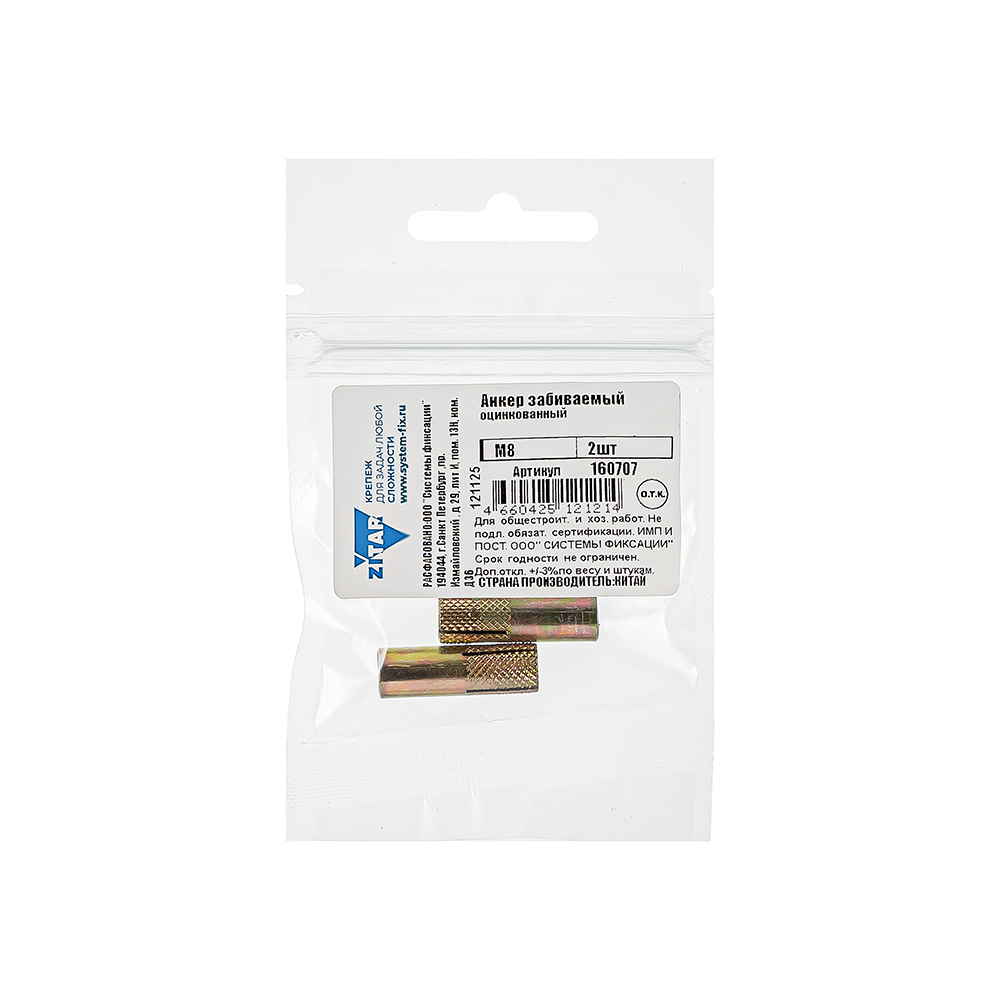

	Пакет	160707	2 шт.	10	0.02188	80	130	10

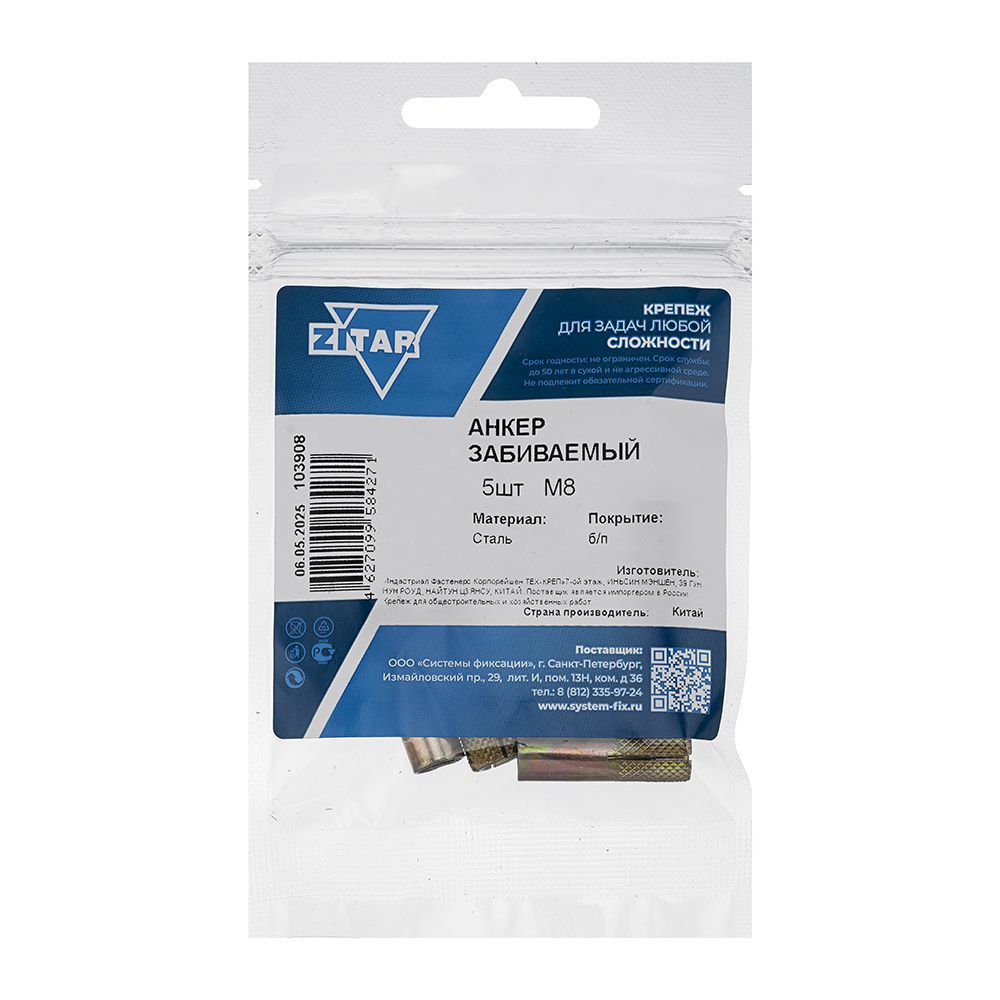

	Пакет zip-lock	103908	5 шт.	10	0.05744	90	160	10

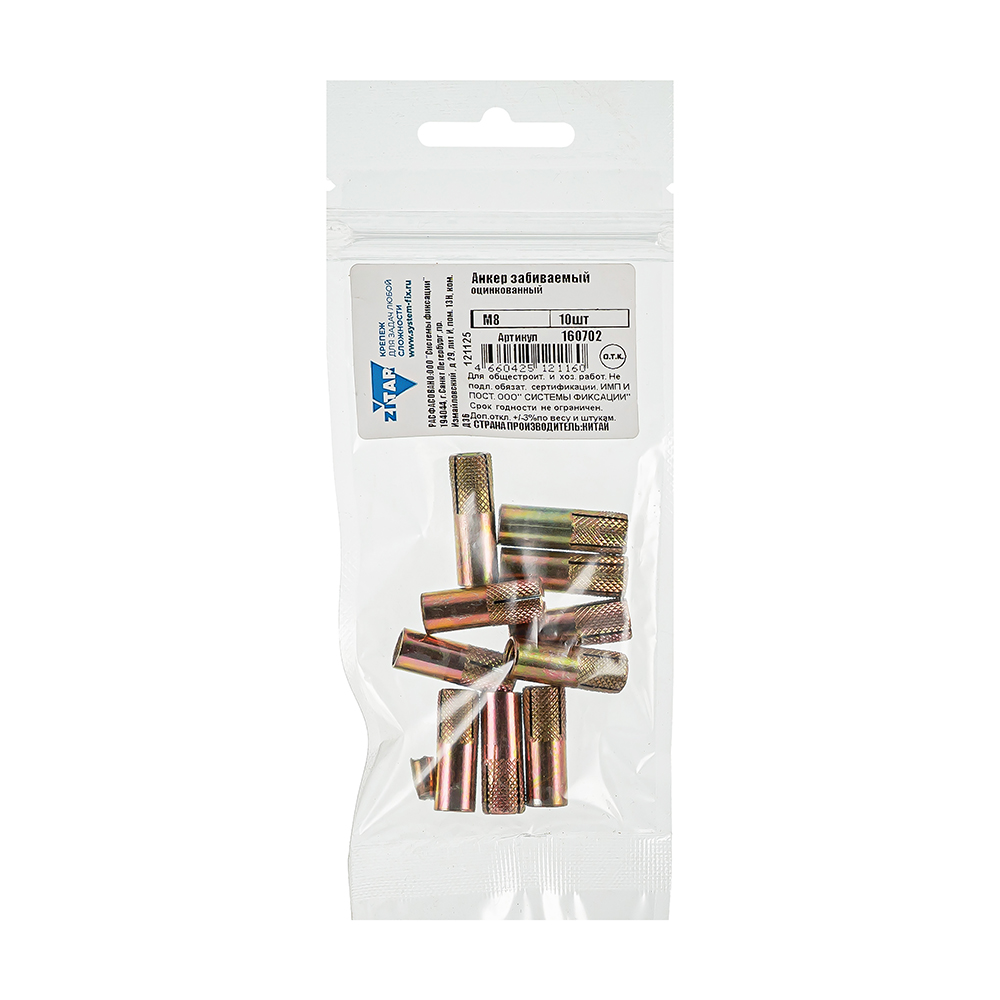

	Пакет	160702	10 шт.	10	0.1094	80	200	10

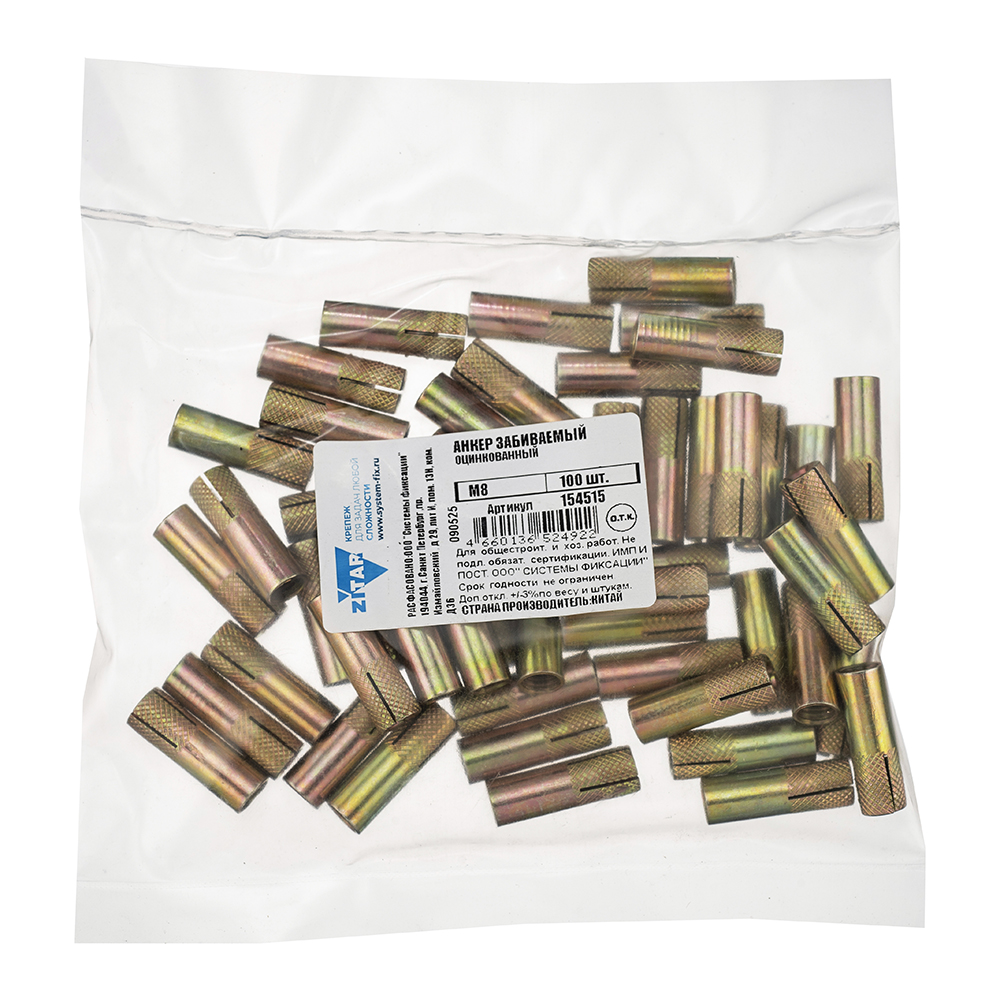

	Пакет	154515	100 шт.	5	1.11588	160	180	30

Анкер забивной оцинкованный DRM

40

М10

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм

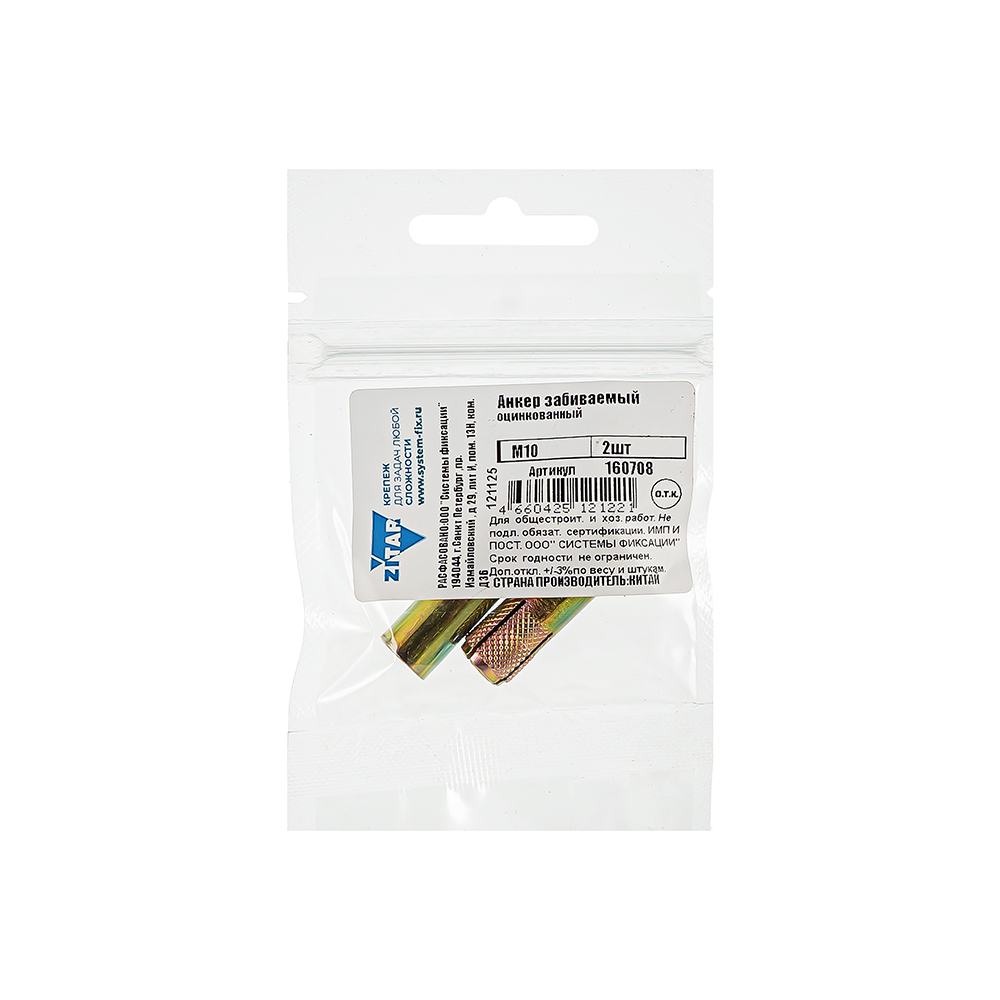

	Пакет	160708	2 шт.	10	0.048	80	130	15

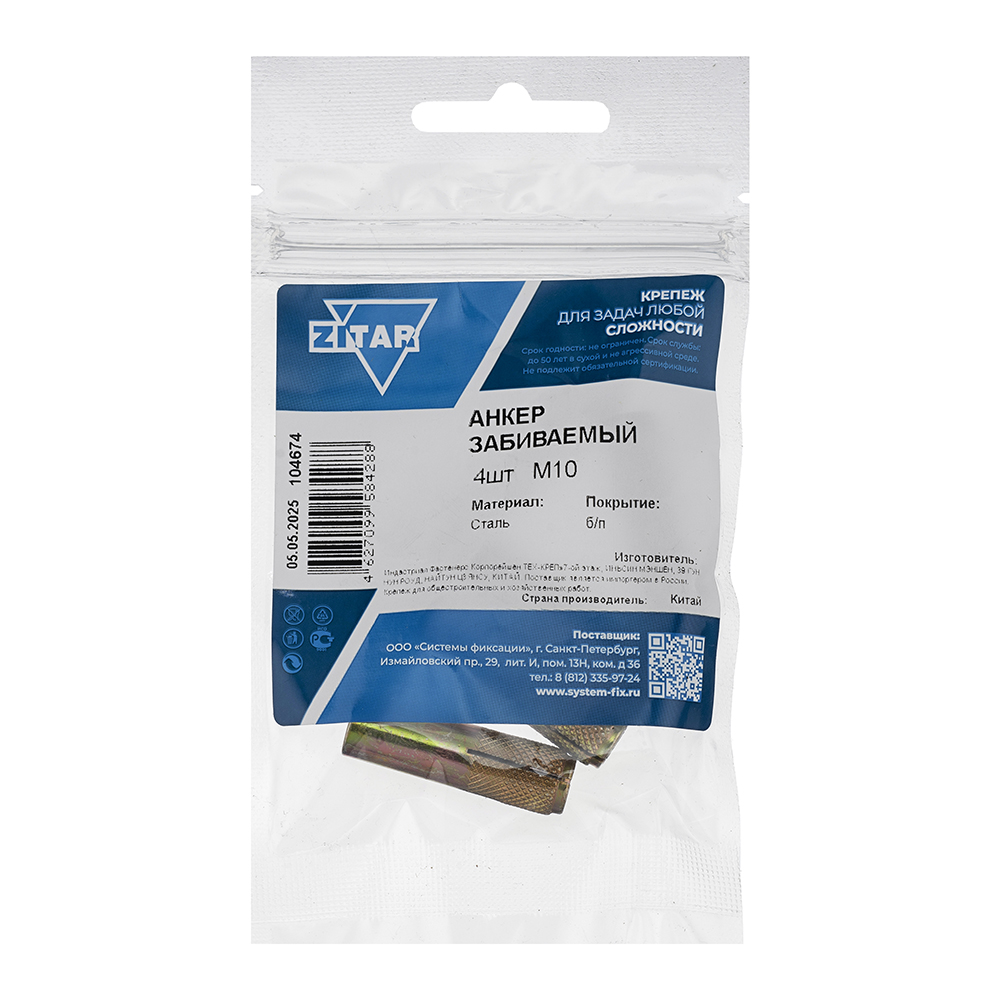

	Пакет zip-lock	104674	4 шт.	10	0.09874	90	160	12

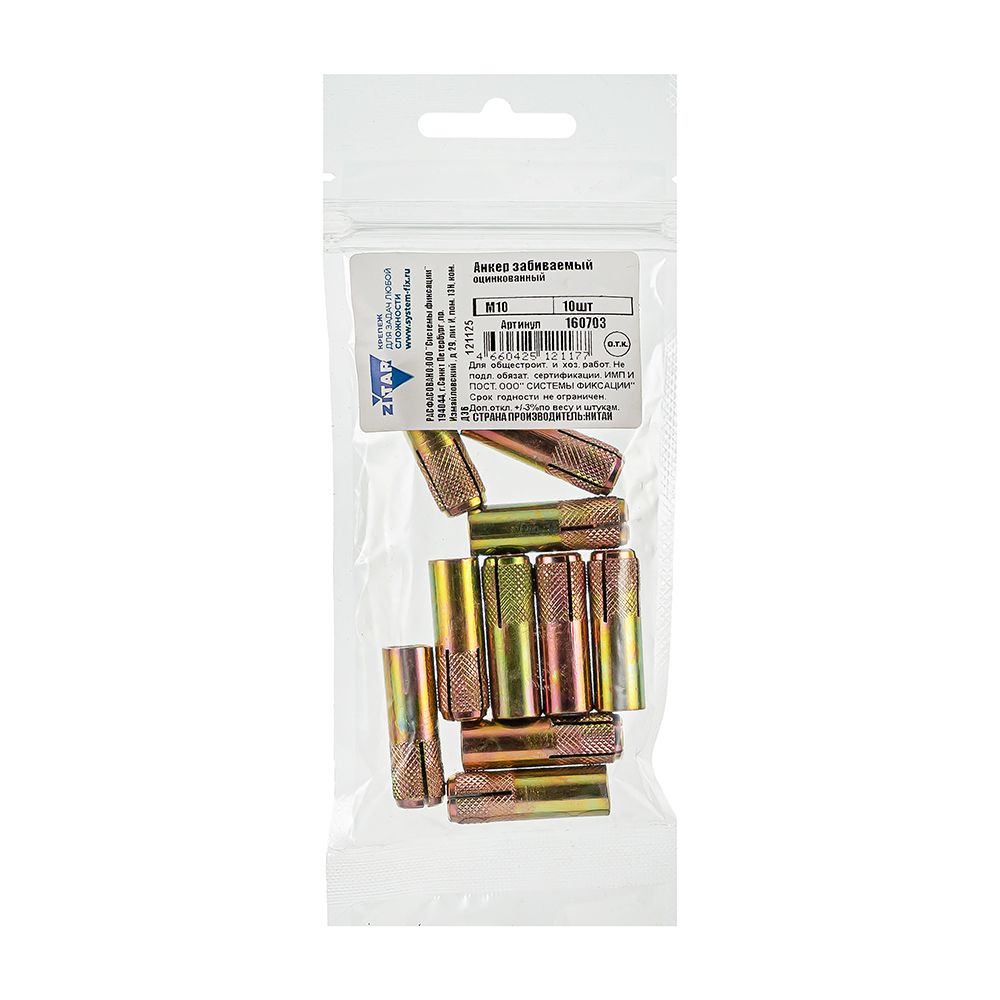

	Пакет	160703	10 шт.	10	0.24	80	200	15

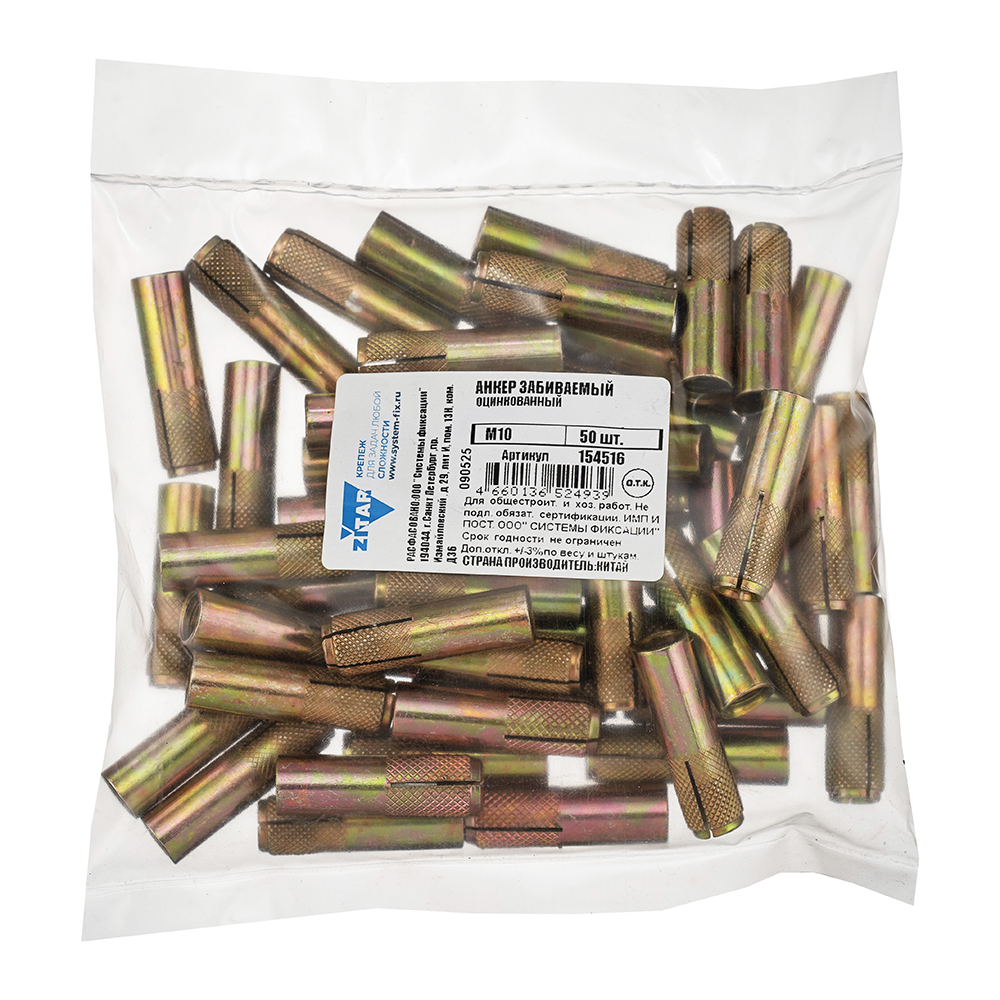

	Пакет	154516	50 шт.	8	1.2345	160	180	30

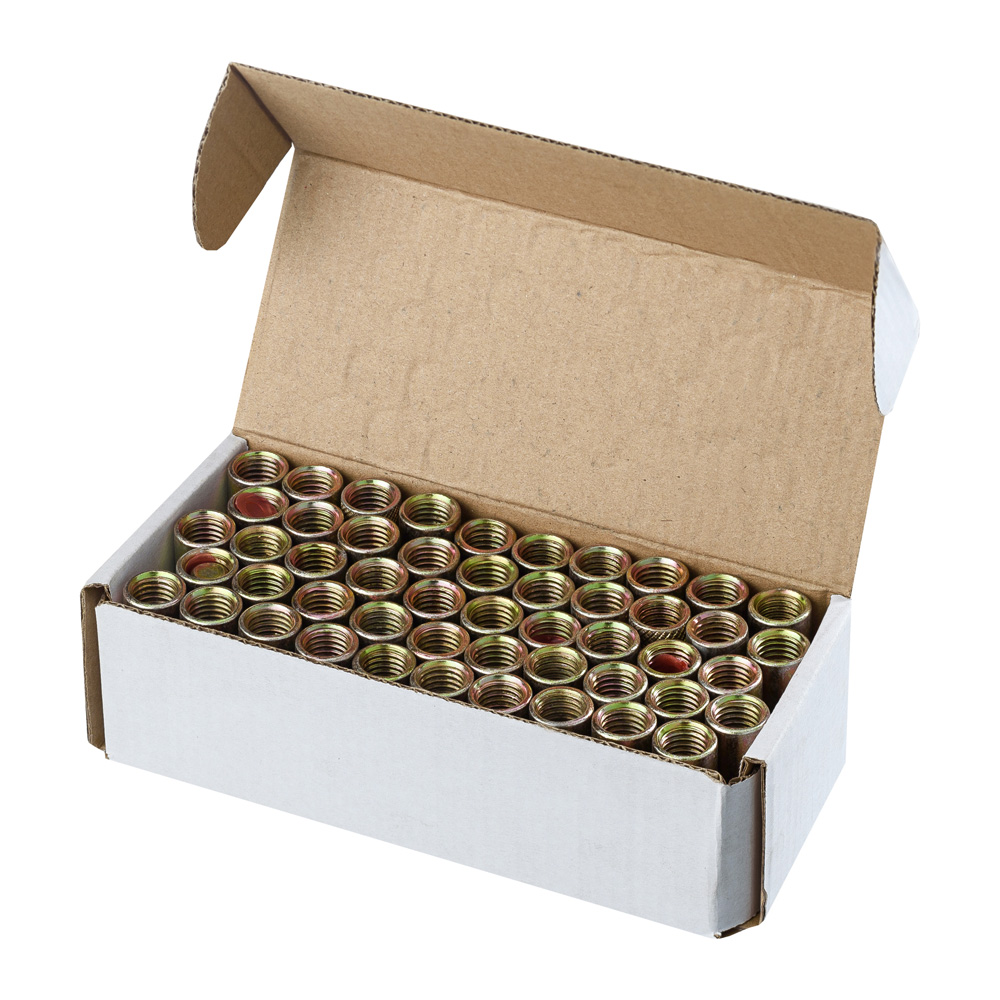

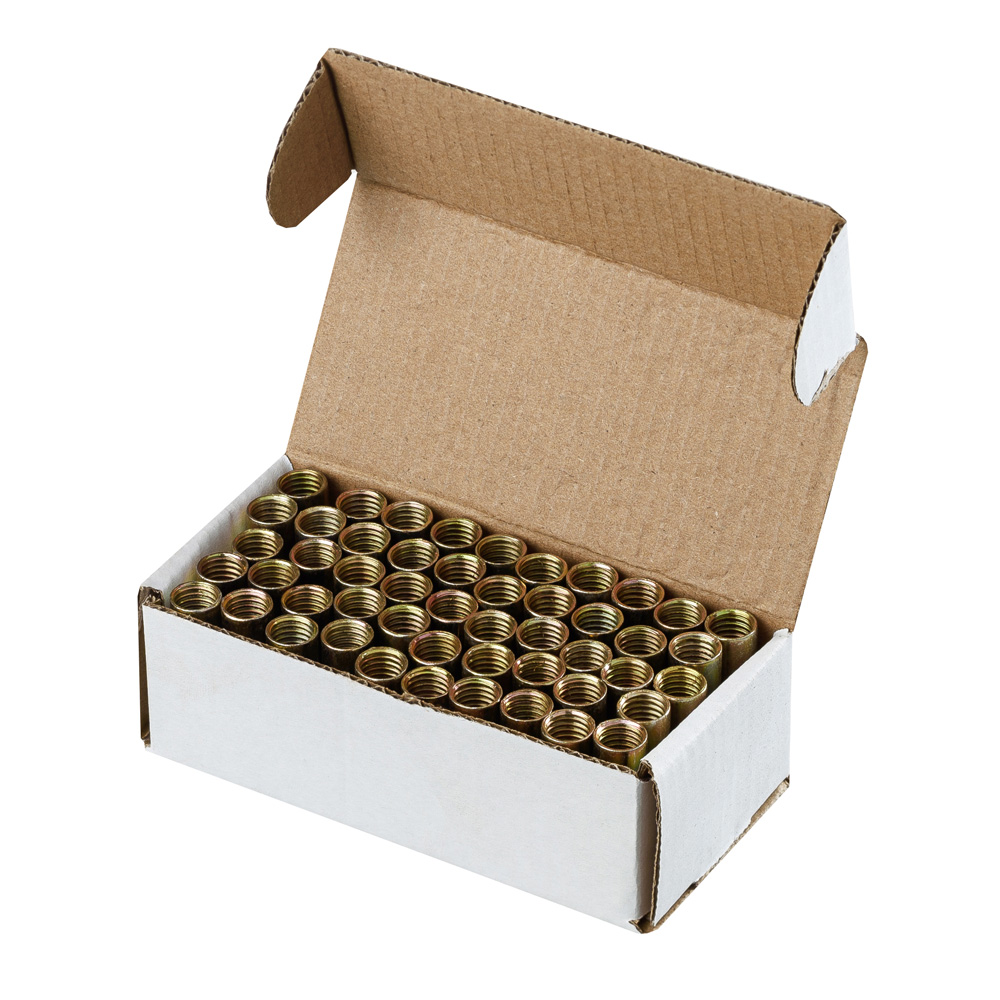

	Коробка	117976	50 шт.	1	1.24802	110	100	40

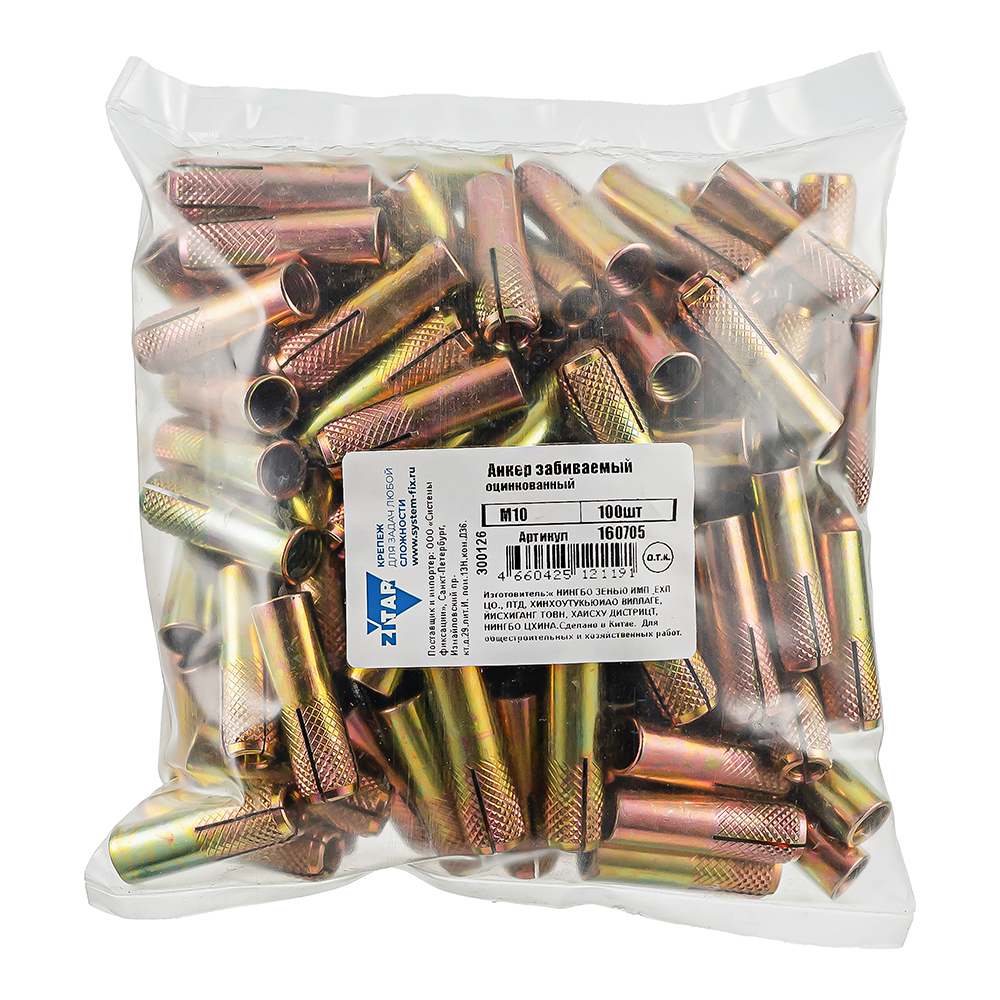

	Пакет	160705	100 шт.	5	2.4648	160	180	30

Анкер забивной оцинкованный DRM

50

М12

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм

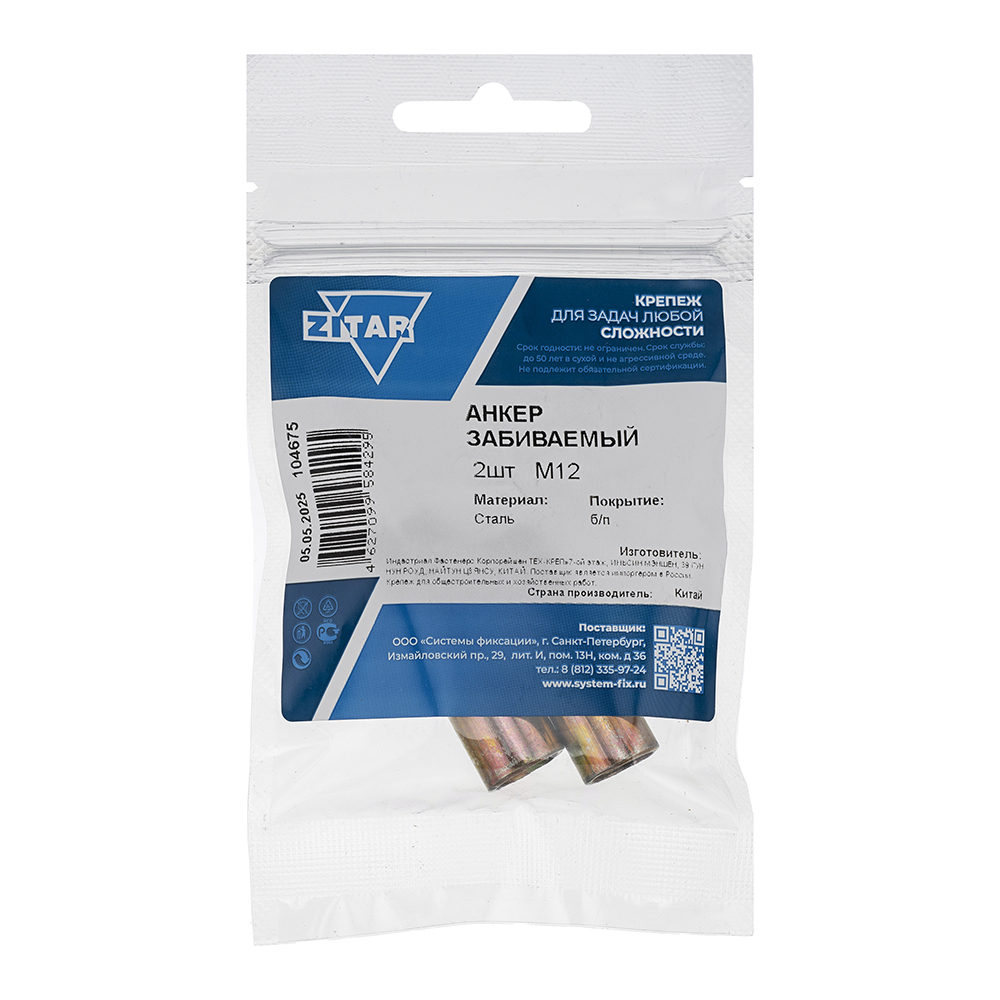

	Пакет zip-lock	104675	2 шт.	10	0.068	80	130	15

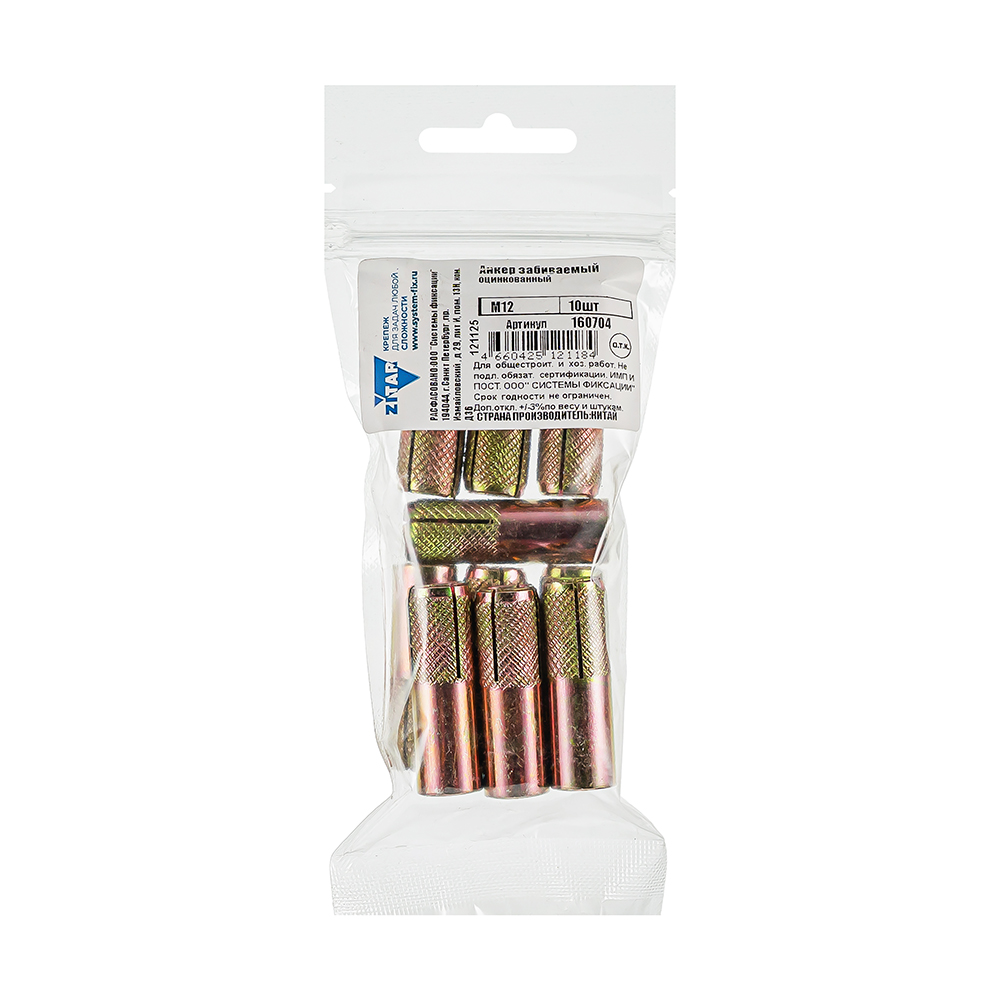

	Пакет	160704	10 шт.	10	0.34	80	200	30

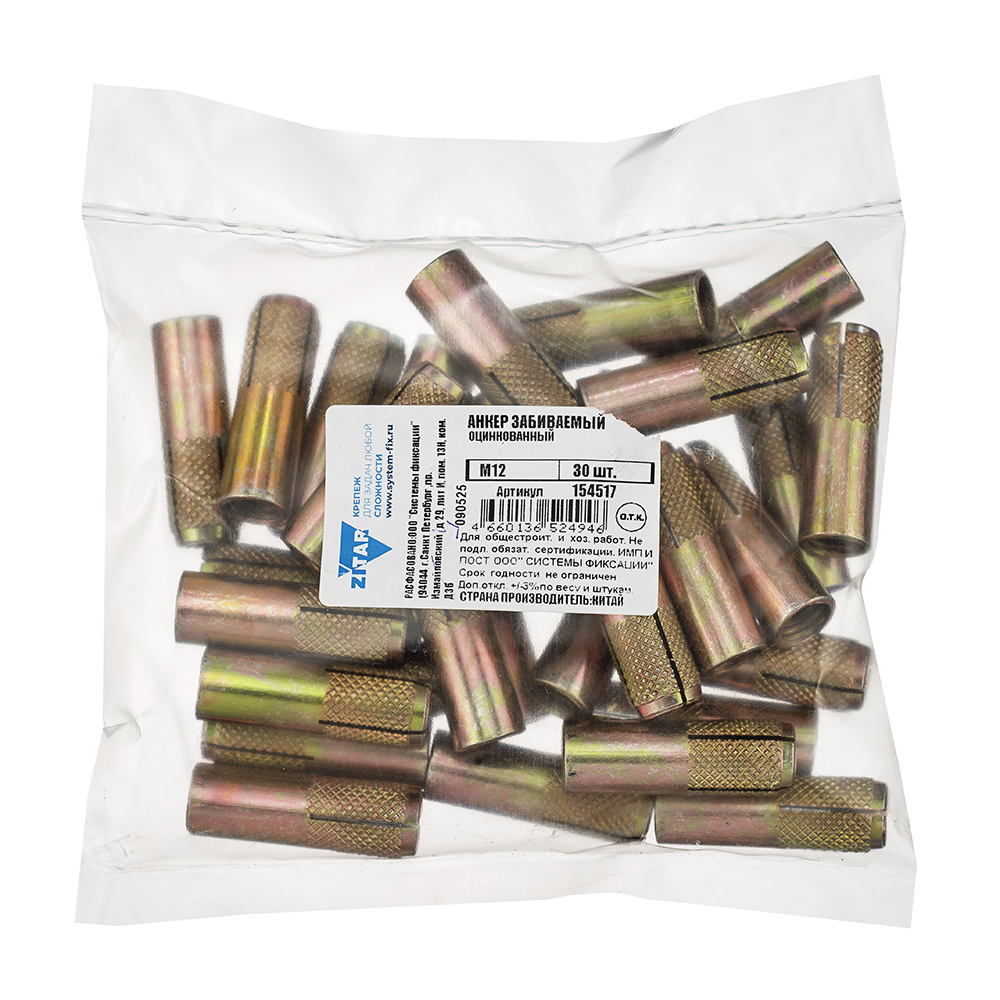

	Пакет	154517	30 шт.	8	1.0645	160	180	30
	Коробка	117977	50 шт.	1	2.49602	175	80	60

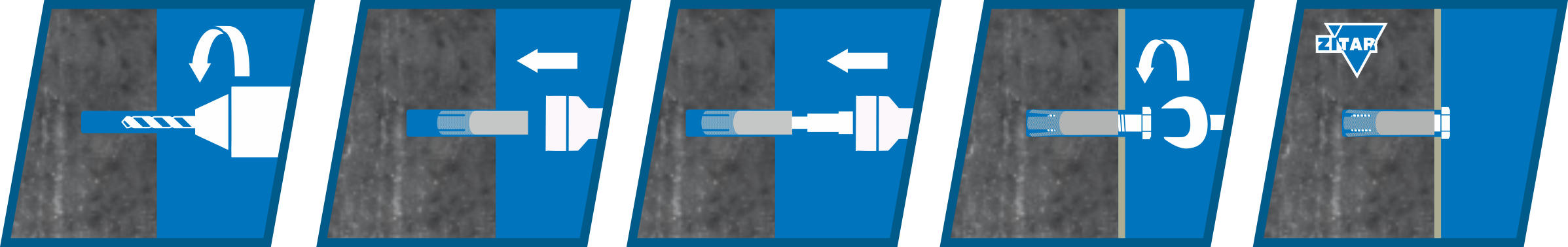

Схема установки анкера забивного ZITAR в бетонное основание:

Схема установки анкера забивного ZITAR в бетонное основание

Технические характеристики

Диаметр анкера [мм]	M6	M8	M10	M12	M14	M16	M20
Бетон В20 без трещин: Расчетное усилие на вырыв N [kH]	3,0	4,6	7,1	9,9	13,8	17,6	24,0
Бетон В20 без трещин: Расчетное усилие на срез Q [kH]	4,1	5,5	6,9	12,3	16,7	21,1	33,6
Полнотелый кирпич М150: Расчетное усилие на вырыв N [kH]	1,2	1,8	2,8	4,0	5,5	7,0	9,6
Полнотелый кирпич М150: Расчетное усилие на срез Q [kH]	1,6	2,2	2,8	4,9	6,7	8,4	13,4

Параметры монтажа

Диаметр бура [мм]	8	10	12	14	16	20	25
Глубина бурения [мм]	30	40	50	60	70	75	90
Глубина установки [мм]	25	30	40	50	60	65	80
Диаметр отверстия в прикрепляемой детали [мм]	7	9	12	14	16	18	22
Момент затяжки [мм]	8	15	30	50	75	100	200
Стандартное расстояние между анкерами [мм]	120	141	180	210	230	246	303
Минимальное расстояние между анкерами [мм]	50	55	60	70	80	90	110
Стандартное расстояние до края [мм]	60	71	90	105	115	123	152
Минимальное расстояние до края [мм]	45	50	55	60	65	70	130

Размеры и обозначения

Обозначение	Диаметр резьбы, [мм]	Наружный диаметр анкера, [мм]	Общая длина, [мм]
DRM 6	6	8	25
DRM 8	8	10	30
DRM 10	10	12	40
DRM 12	12	16	50
DRM 14	14	18	60
DRM 16	16	20	65
DRM 20	20	25	80

Коэффициент прочности бетона

Класс бетона	Вырыв	Срез
В15	0,8	0,9
В20	1	1
≥В25	1,02	1

Характеристики

Тип резьбы Метрическая
Тип покрытия Цинковое
Цвет Цинк
Страна производства Китай
Бренд ZITAR
Материал Углеродистая сталь

Файлы для скачивания

Отказное письмо ZITAR.pdf Сертификат соответствия РОСС RU.32001.04ИБФ1.ОСП28.63798.pdf
