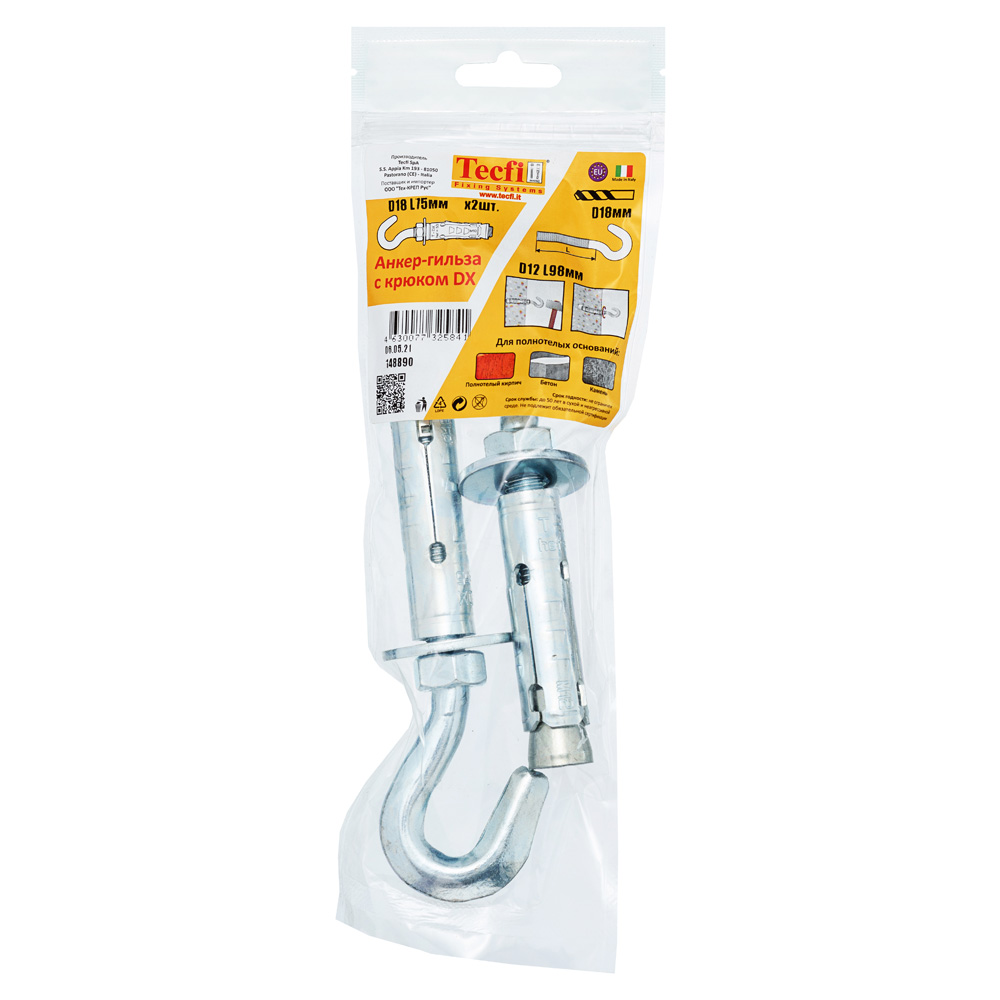

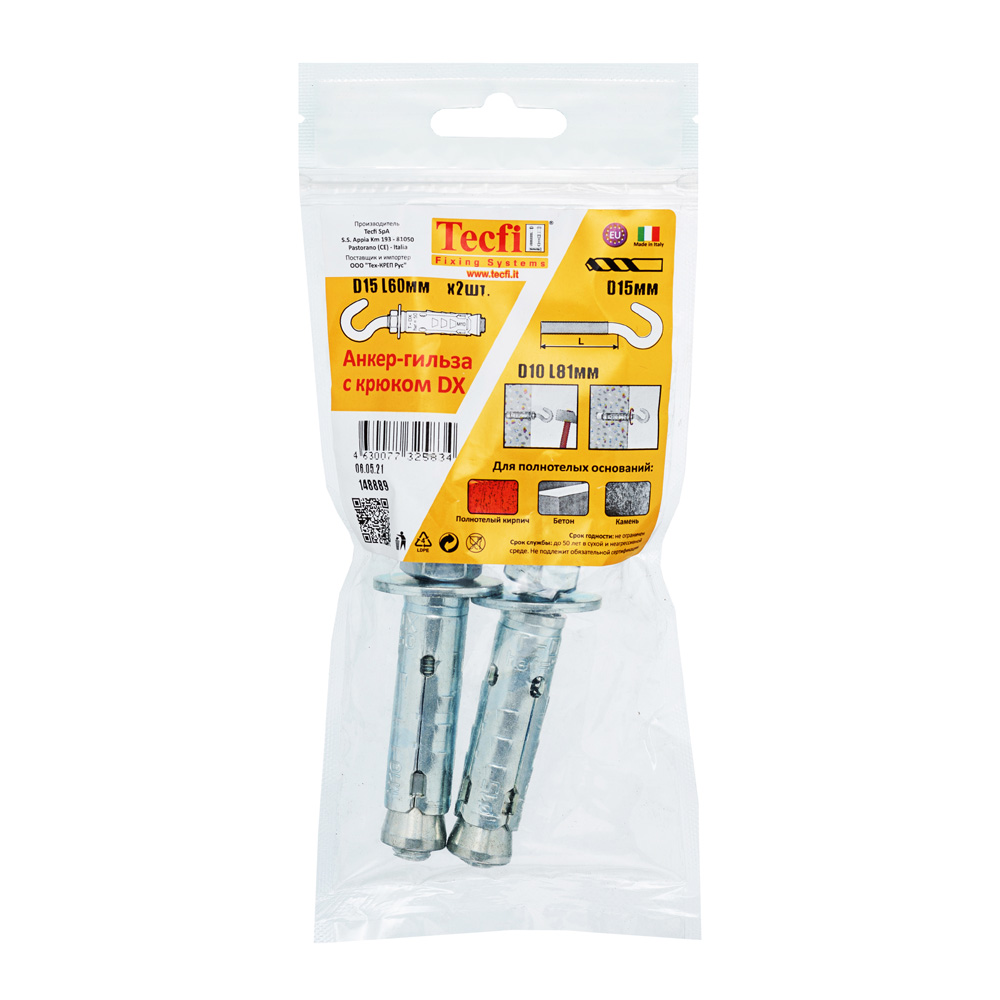

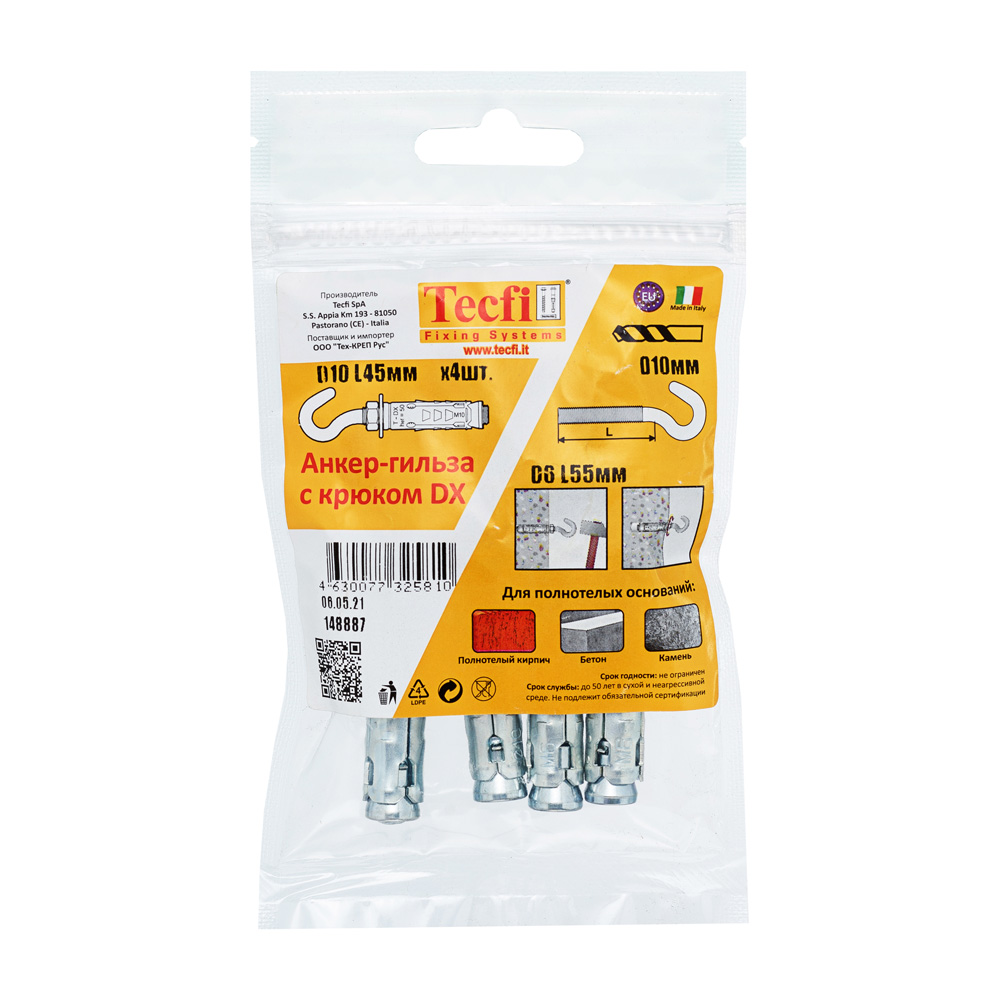

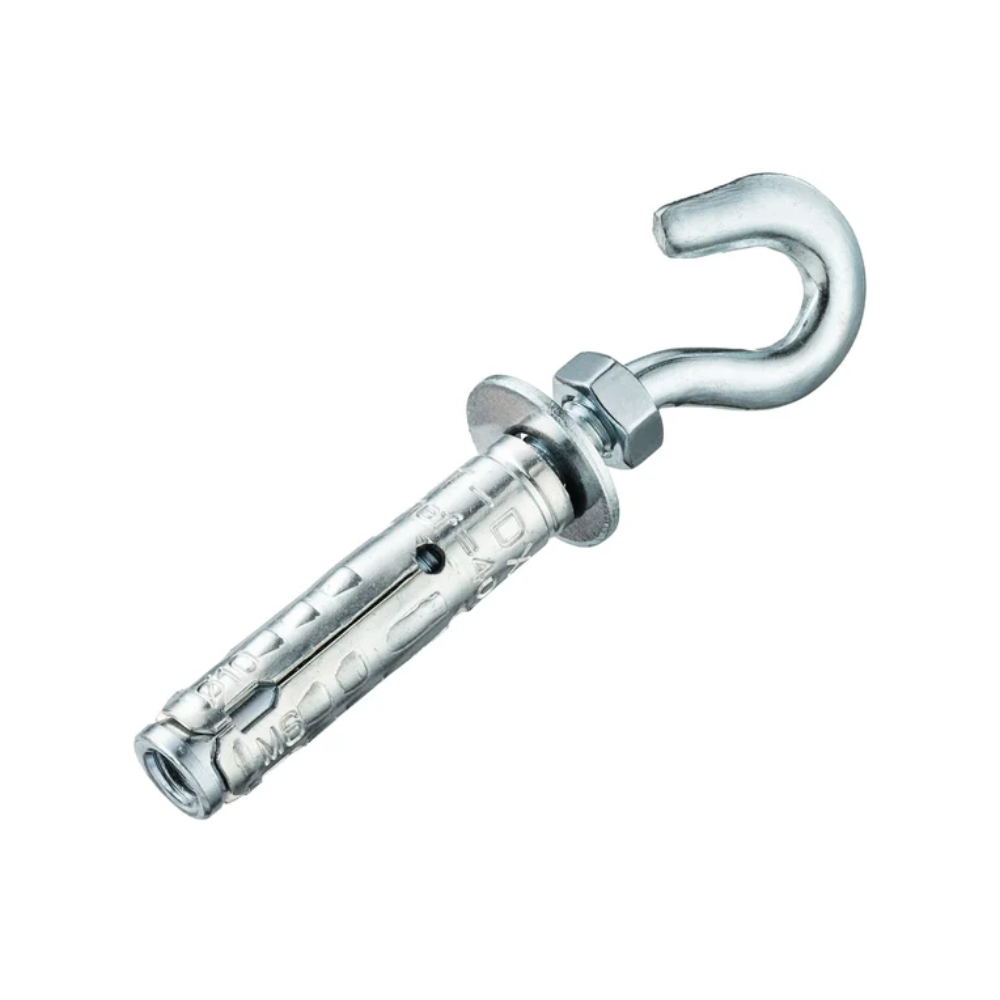

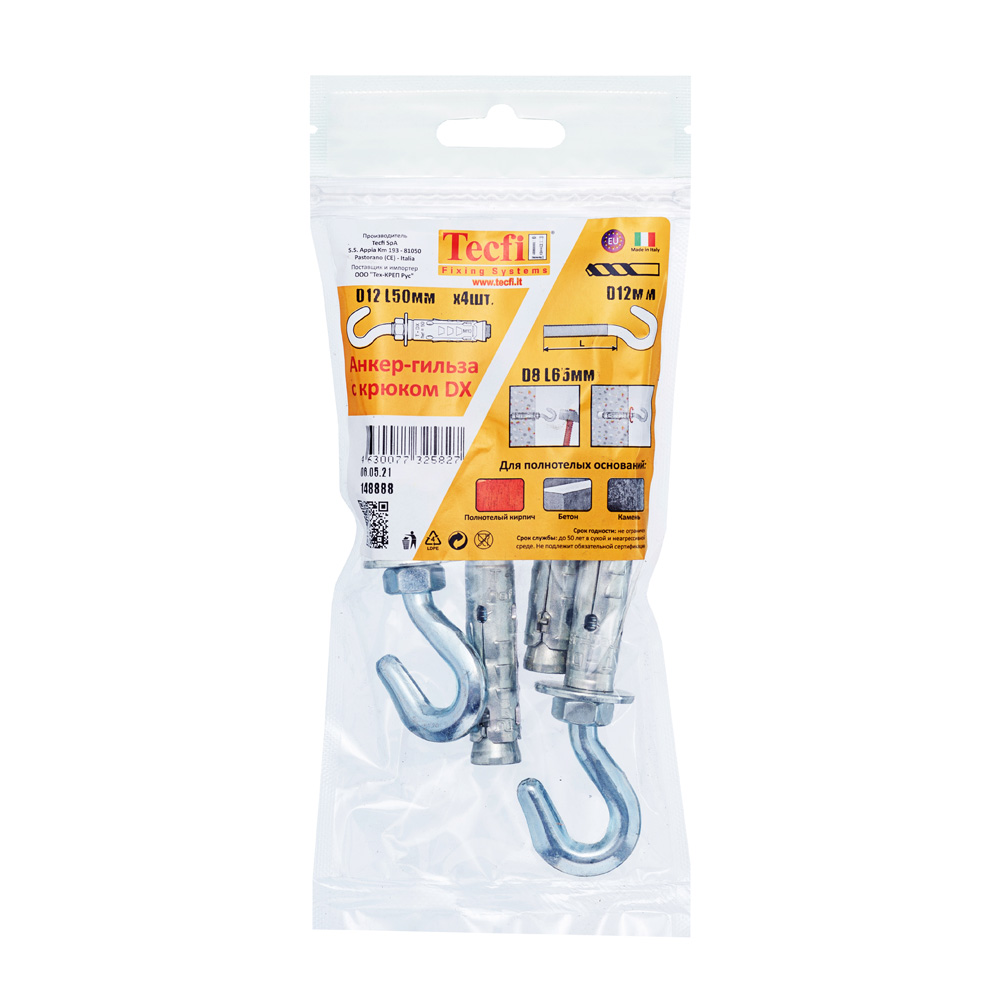

Анкер-гильзы с крюком Tecfi DX
Анкер-гильзы с крюком Tecfi DX
- Область применения: крепление тяжелых элементов и конструкций к основаниям из плотных материалов. Анкер оснащен крюком, что позволяет использовать его для подвешивания различных изделий (спортивный инвентарь, люстры и пр.) и для сборки такелажных систем (растяжка тросов, канатов, цепей).
- Материал применения: бетон прочностью от В20 до В50 в нерастянутой зоне, бетон В12 (с понижением несущей способности), строительный камень плотной текстуры.
- Способ установки: предварительный и сквозной монтаж.
- Материал: углеродистая сталь с антикоррозионным цинковым покрытием.
- Особенности: оптимизированная геометрия анкера сводит к минимуму усилия при монтаже и позволяет использовать анкер в очень узких пространствах.
Анкер-гильза DX
45
М6
Анкер-гильза DX
50
М8
Анкер-гильза DX
60
М10

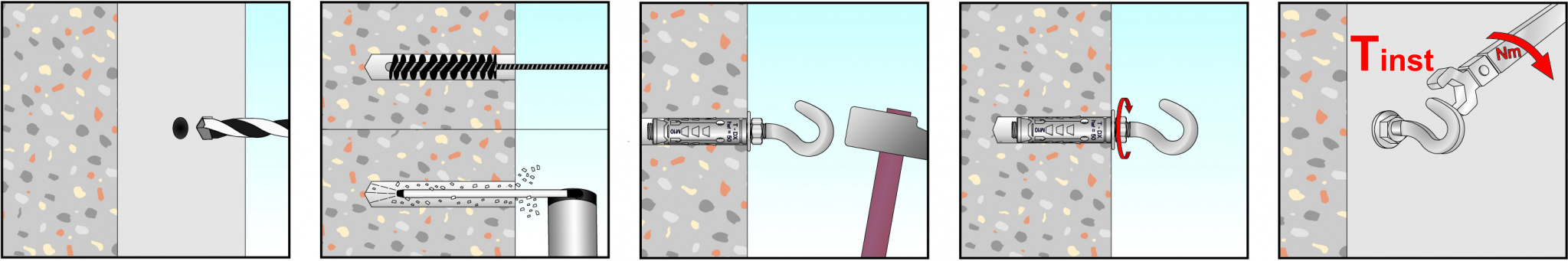

Схема монтажа
Технические данные и результаты испытаний анкеров DX 03 в бетоне без трещин C20/25
Технические данные и результаты испытаний анкеров DX 03 в бетоне без трещин C20/25|
Обозначение |
Диаметр анкера dnom (мм) |
Длина анкера It (мм) |
Диаметр винта M (мм) |
Длина винта Iv (мм) |
d0 (мм) |
h1 (мм) |
hmin (мм) |
hnom (мм) |
| DX М6х45 | 10 | 45 | 6 | 55 | 10 | 45 | 100 | 35 |
| DX М8х50 | 12 | 50 | 8 | 65 | 12 | 50 | 100 | 40 |
| DX М10х60 | 15 | 60 | 10 | 81 | 15 | 60 | 100 | 50 |
| DX М12х75 | 18 | 75 | 12 | 98 | 18 | 65 | 100 | 55 |
|
Обозначение |
hef (мм) |
Tinst (Н·м) |
SW (мм) |
cmin (мм) |
smin (мм) |
ccr (мм) |
scr (мм) |
Нагр. на раст. (кН) |
Нагр. на срез (кН) |
| DX М6х45 | 30 | 15 | 10 | 37,5 | 60 | 45 | 90 | 1,91 | 0,30 |
| DX М8х50 | 35 | 25 | 13 | 44 | 70 | 52,5 | 105 | 4,77 | 0,50 |
| DX М10х60 | 45 | 40 | 17 | 56 | 90 | 67,5 | 135 | 7,61 | 1,00 |
| DX М12х75 | 50 | 110 | 19 | 62,5 | 100 | 75 | 150 | 9,43 | 1,30 |
Характеристики
- Тип головки Крюк закругленный
- Тип резьбы Метрическая
- Тип покрытия Цинковое
- Цвет Цинк
- Страна производства Италия
- Бренд Tecfi
- Материал Углеродистая сталь
