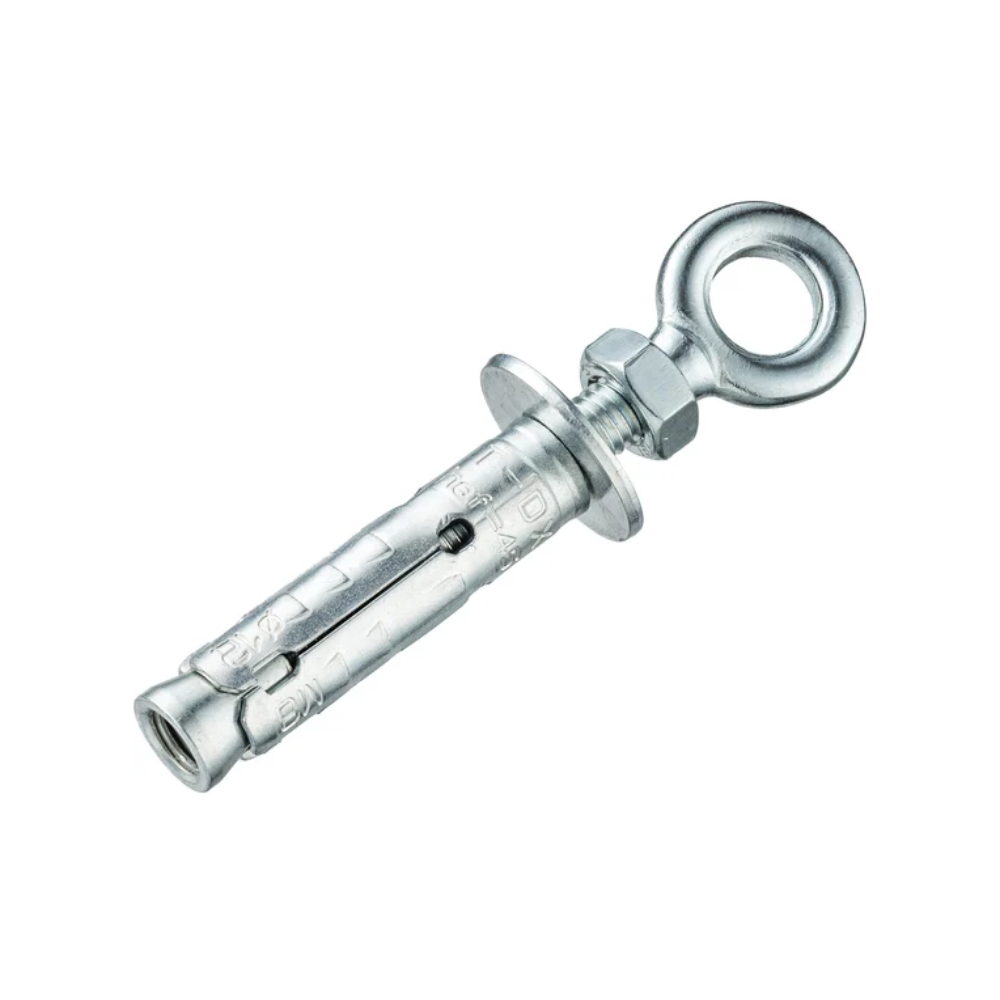

Анкер-гильзы с кольцом Tecfi DX
Анкер-гильзы с кольцом Tecfi DX
- Область применения: крепление тяжелых элементов и конструкций к основаниям из плотных материалов. Анкер оснащен замкнутым кольцом, что позволяет использовать его для подвешивания различных изделий (спортивный инвентарь, люстры, качели и пр.) и для сборки такелажных систем (растяжка тросов, канатов, цепей).
- Область применения: бетон прочностью от В20 до В50 в нерастянутой зоне, бетон В12 (с понижением несущей способности), строительный камень плотной текстуры.
- Способ установки: предварительный и сквозной монтаж.
- Материал: углеродистая сталь с антикоррозионным цинковым покрытием.
- Особенности: оптимизированная геометрия анкера сводит к минимуму усилия при монтаже и позволяет использовать анкер в очень узких пространствах.
Анкер-гильза с кольцом DX
М6
45
Анкер-гильза с кольцом DX
М8
50
Анкер-гильза с кольцом DX
М10
60
- Тип Головки Кольцо
- Тип резьбы Метрическая
- Материал Углеродистая сталь
- Тип покрытия Цинковое
- Цвет Цинк
- Страна производства Италия
- Бренд Tecfi
Схема монтажа
Технические данные и результаты испытаний анкеров DX 02 в бетоне без трещин С20/25
Обозначение |
Диаметр анкера dnom (мм) |
Длина анкера It (мм) |
Диаметр винта M (мм) |
Длина винта Iv (мм) |
d0 (мм) |
h1 (мм) |
hmin (мм) |
DX М6х45 | 10 | 45 | 6 | 55 | 10 | 60 | 100 |
DX М8х50 | 12 | 50 | 8 | 65 | 12 | 65 | 100 |
DX М10х60 | 15 | 60 | 10 | 81 | 15 | 75 | 100 |
DX М12х75 | 18 | 75 | 12 | 98 | 18 | 95 | 130 |
Обозначение |
hnom (мм) |
hef (мм) |
Tinst (Н·м) |
SW (мм) |
cmin (мм) |
smin (мм) |
ccr (мм) |
scr (мм) |
Нагр. на вырыв (кН) |
DX М6х45 | 45 | 40 | 8 | 10 | 50 | 70 | 60 | 120 | 3,76 |
DX М8х50 | 50 | 45 | 20 | 13 | 80 | 110 | 67,5 | 135 | 6,46 |
DX М10х60 | 60 | 50 | 35 | 17 | 100 | 130 | 75 | 150 | 10,78 |
DX М12х75 | 75 | 65 | 60 | 19 | 130 | 160 | 97,5 | 195 | 16,00 |
