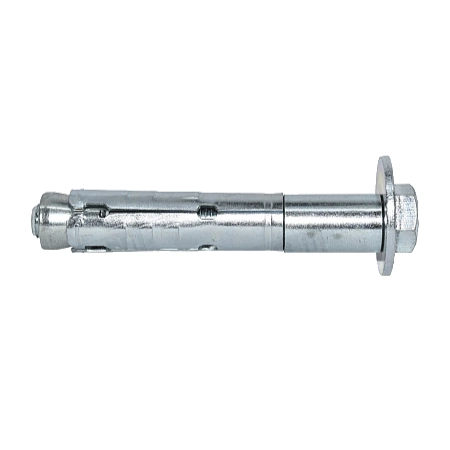

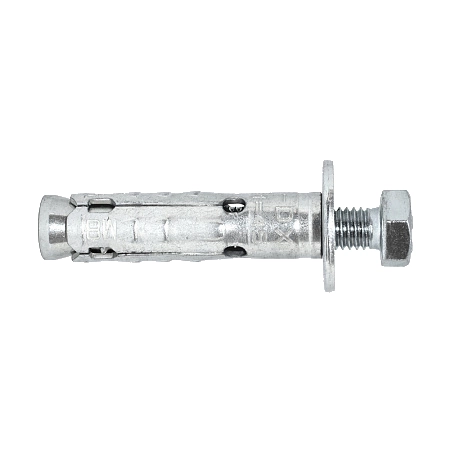

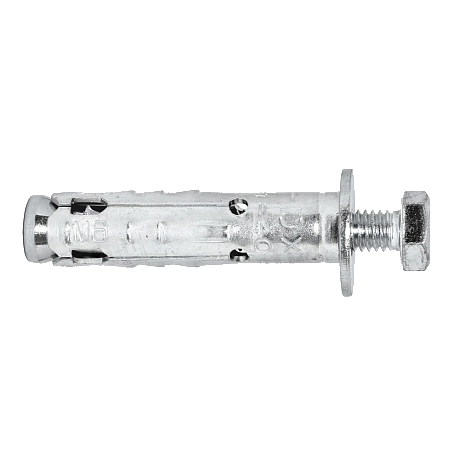

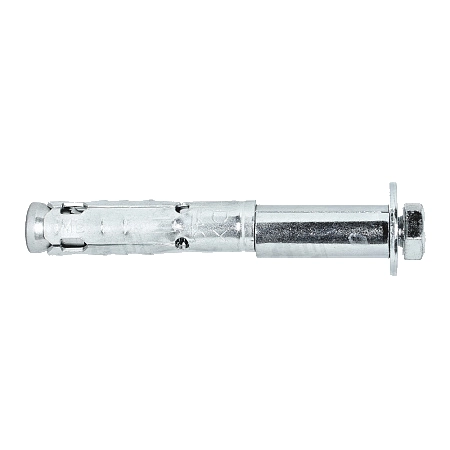

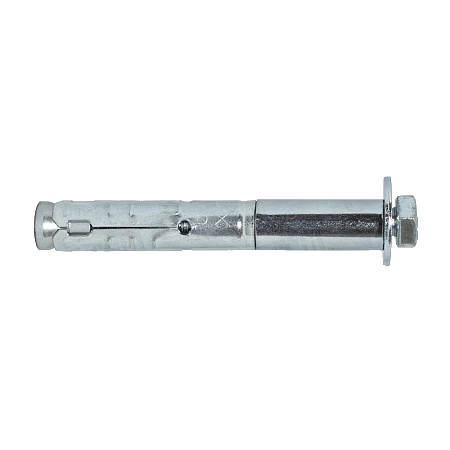

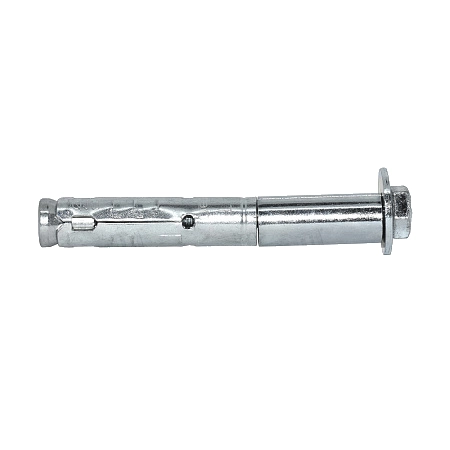

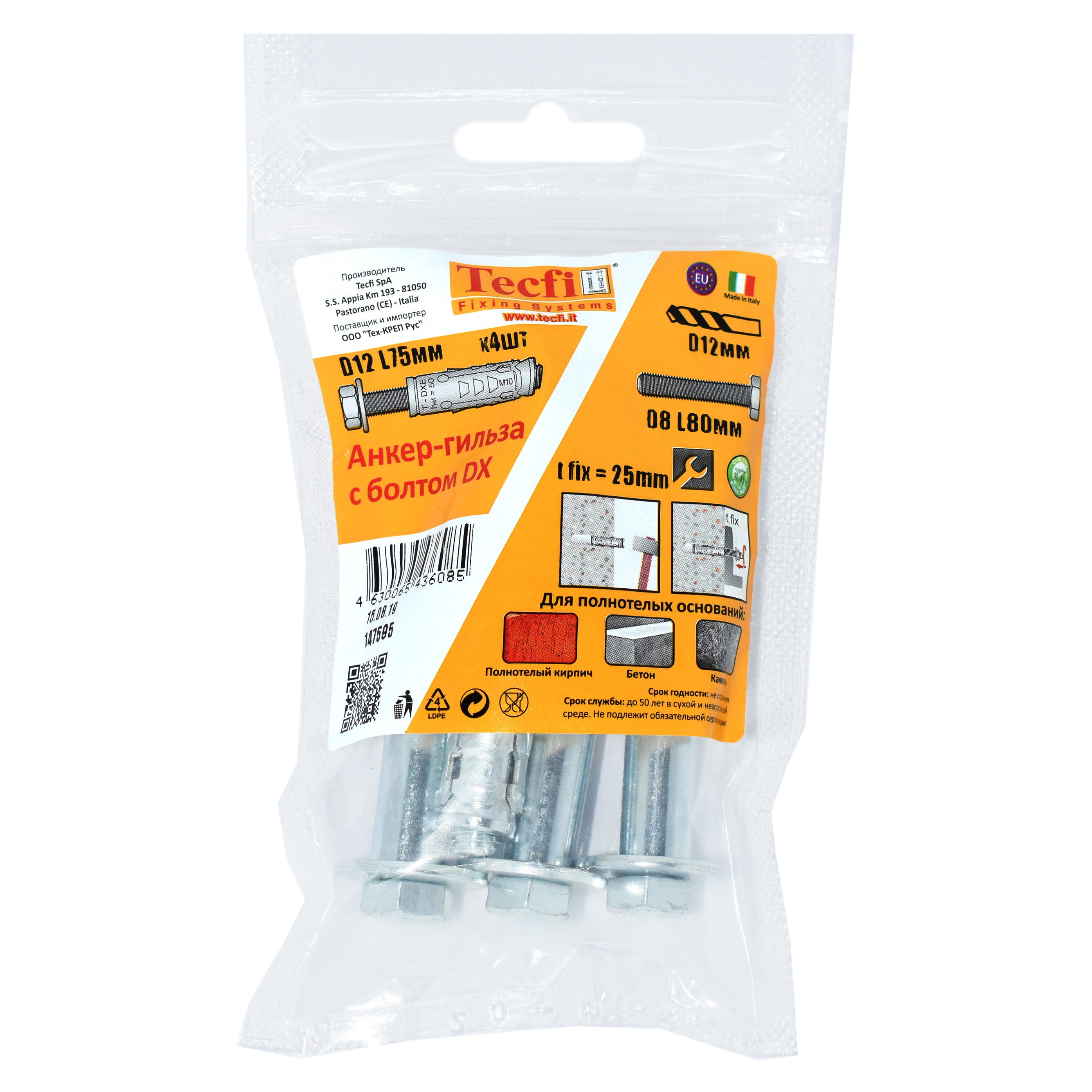

Анкер-гильзы с болтом Tecfi DX
Анкер-гильзы с болтом Tecfi DX
- Область применения: крепление тяжелых элементов и конструкций к основаниям из плотных материалов. Оптимизированная геометрия анкера сводит к минимуму усилия при монтаже и позволяет использовать анкер в очень узких пространствах.
- Материал применения: бетон прочностью от В20 до В50 в нерастянутой зоне, бетон В12 (с понижением несущей способности), строительный камень плотной текстуры.
- Класс прочности: 8.8.
- Способ установки: предварительный и сквозной монтаж.
- Материал: углеродистая сталь с антикоррозионным цинковым покрытием.
- Особенности: может быть использован при повышенных вырывных и сдвиговых нагрузках.
Анкер-гильза DX
45
М6
5
Анкер-гильза DX
70
М6
25
Анкер-гильза DX
50
М8
10
Анкер-гильза DX
75
М8
25
Анкер-гильза DX
85
М10
25
Схема предварительного монтажа
Схема сквозного монтажа
Технические данные и результаты испытаний анкеров DX 01 (предварительный монтаж) в бетоне без трещин C20/25
Технические данные и результаты испытаний анкеров DX 01 (сквозной монтаж) в бетоне без трещин С20/25
Схема сквозного монтажа
Технические данные и результаты испытаний анкеров DX 01 (предварительный монтаж) в бетоне без трещин C20/25|
Обозначение |
Диам. анкера dnom (мм) |
Длина анкера It (мм) |
Диам. винта M (мм) |
Длина винта Iv (мм) |
tfix (мм) |
d0 (мм) |
h1 (мм) |
hmin (мм) |
hnom (мм) |
hef (мм) |
| DX М6х45 | 10 | 45 | 6 | 50 | 5 | 10 | 55 | 100 | 35 | 30 |
| DX М8х50 | 12 | 50 | 8 | 60 | 10 | 12 | 65 | 100 | 40 | 35 |
| DX М10х60 | 15 | 60 | 10 | 80 | 20 | 15 | 80 | 100 | 50 | 45 |
| DX М12х75 | 18 | 75 | 12 | 90 | 10 | 18 | 95 | 100 | 55 | 50 |
|
Обозначение |
df (мм) |
Tinst (Н·м) |
SW (мм) |
cmin (мм) |
smin (мм) |
ccr (мм) |
scr (мм) |
Нагр. на вырыв (кН) |
Нагр. на срез (кН) |
| DX М6х45 | 7 | 15 | 10 | 37,5 | 60 | 45 | 90 | 5,03 | 7,19 |
| DX М8х50 | 9 | 25 | 13 | 44 | 70 | 52,5 | 105 | 6,05 | 11,21 |
| DX М10х60 | 12 | 40 | 17 | 56 | 90 | 67,5 | 135 | 6,68 | 20,83 |
| DX М12х75 | 14 | 110 | 19 | 62,5 | 100 | 75 | 150 | 16,81 | 25,68 |
Технические данные и результаты испытаний анкеров DX 01 (сквозной монтаж) в бетоне без трещин С20/25
|
Обозначение |
Диам. анкера dnom (мм) |
Длина анкера It (мм) |
Диам. винта M (мм) |
Длина винта Iv (мм) |
tfix (мм) |
d0 (мм) |
h1 (мм) |
hmin (мм) |
hnom (мм) |
hef (мм) |
| DX М6х70 | 10 | 70 | 6 | 75 | 25 | 10 | 55 | 100 | 35 | 30 |
| DX М8х75 | 12 | 75 | 8 | 80 | 25 | 12 | 65 | 100 | 40 | 35 |
| DX М10х85 | 15 | 85 | 10 | 90 | 25 | 15 | 80 | 100 | 50 | 45 |
| DX М12х105 | 18 | 105 | 12 | 110 | 30 | 18 | 95 | 100 | 55 | 50 |
|
Обозначение |
df (мм) |
Tinst (Н·м) |
SW (мм) |
cmin (мм) |
smin (мм) |
ccr (мм) |
scr (мм) |
Нагр. на вырыв (кН) |
Нагр. на срез (кН) |
| DX М6х70 | 12 | 15 | 10 | 37,5 | 60 | 45 | 90 | 5,03 | 7,19 |
| DX М8х75 | 14 | 25 | 13 | 44 | 70 | 52,5 | 105 | 6,05 | 11,21 |
| DX М10х85 | 17 | 40 | 17 | 56 | 90 | 67,5 | 135 | 6,68 | 20,83 |
| DX М12х105 | 20 | 110 | 19 | 62,5 | 100 | 75 | 150 | 16,81 | 25,68 |
Характеристики
- Тип головки Шестигранная
- Тип резьбы Метрическая
- Тип покрытия Цинковое
- Цвет Цинк
- Страна производства Италия
- Бренд Tecfi
- Материал Углеродистая сталь
