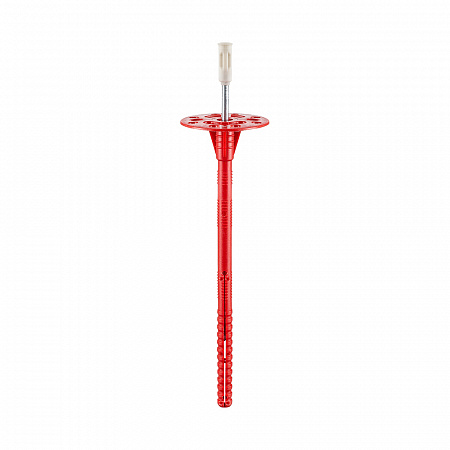

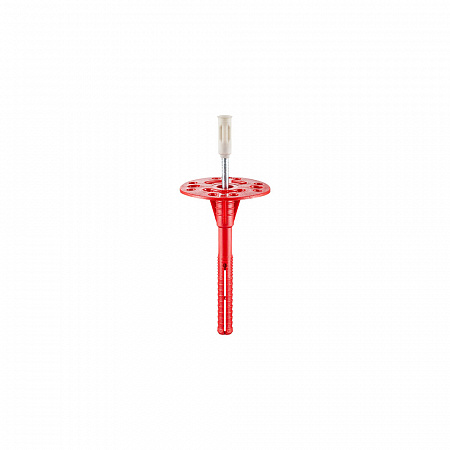

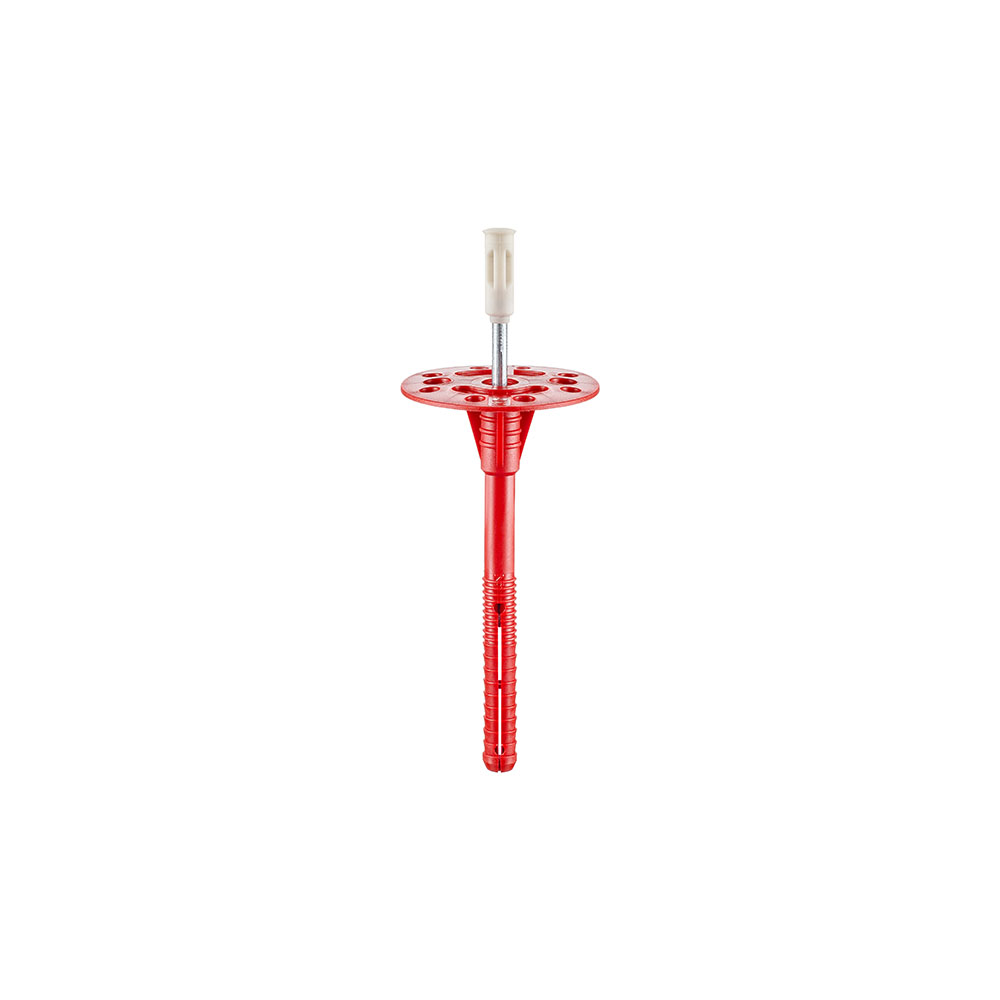

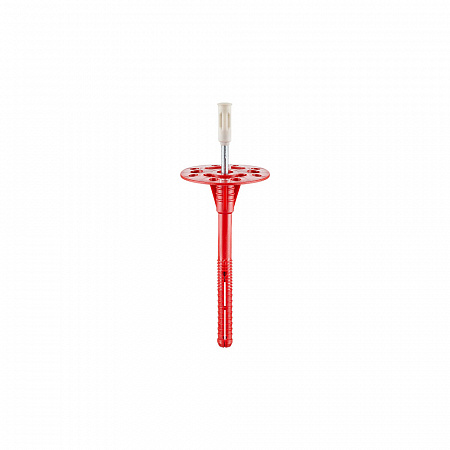

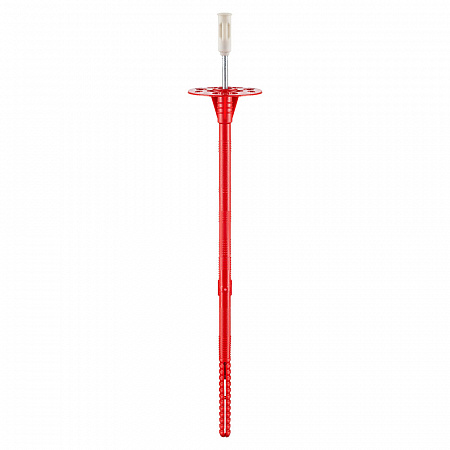

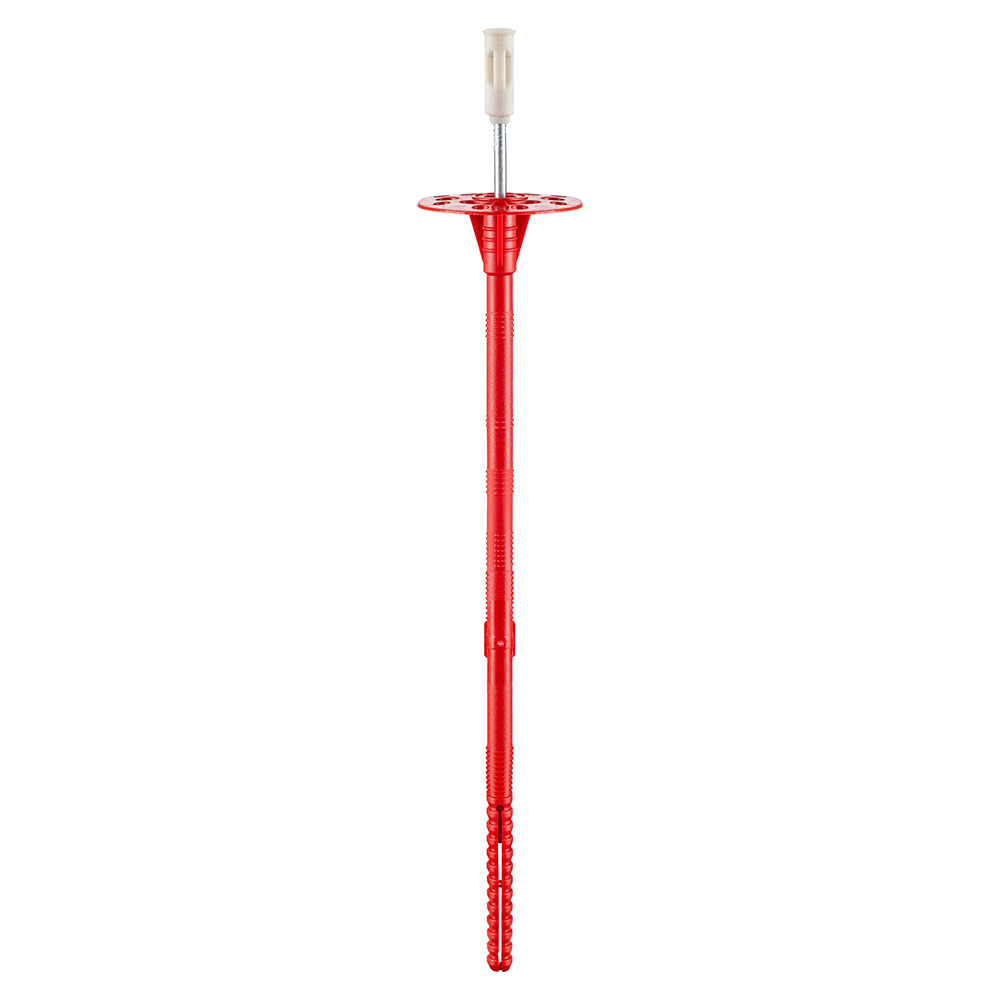

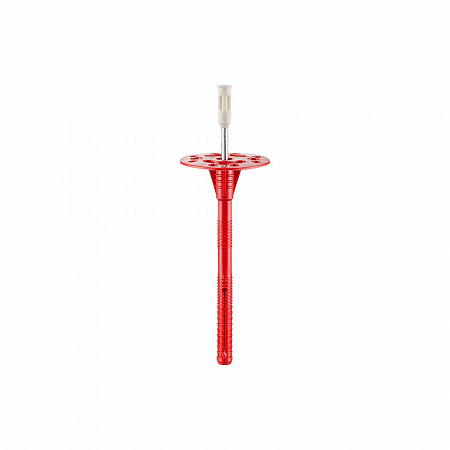

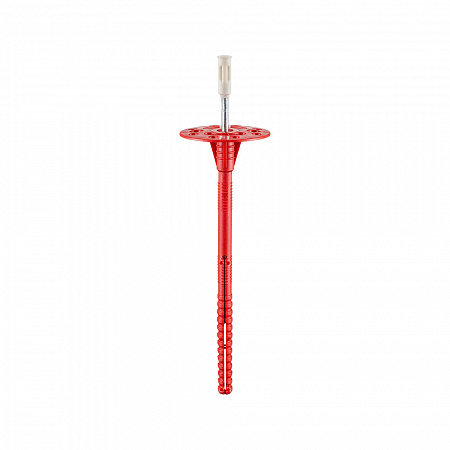

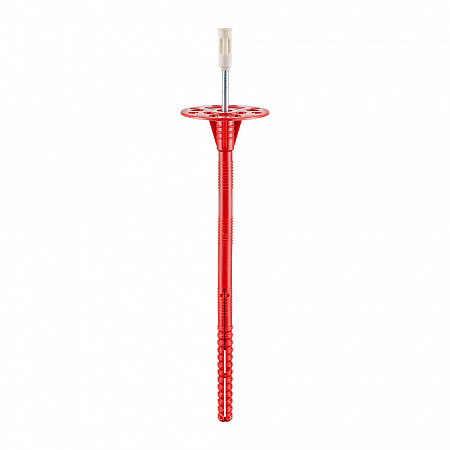

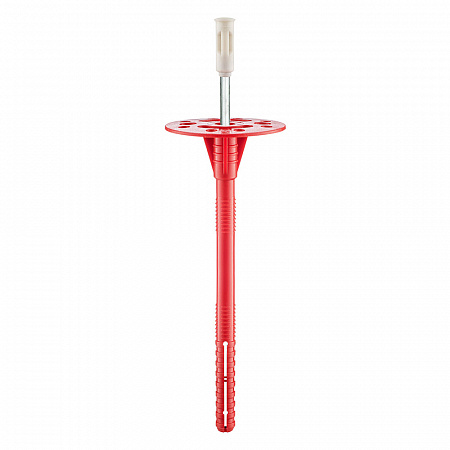

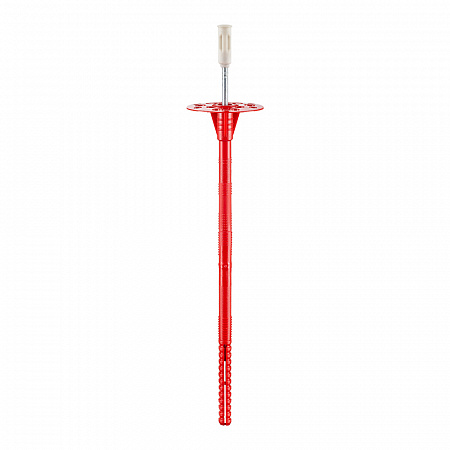

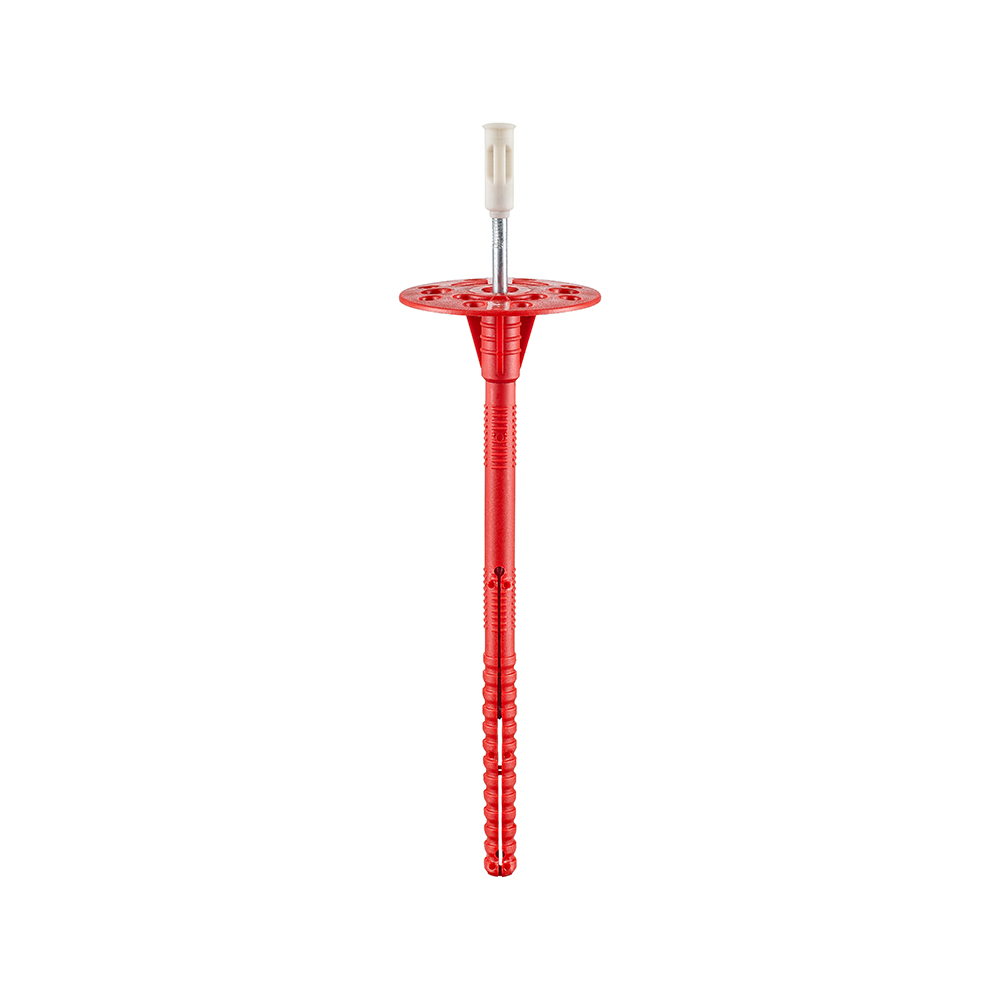

Дюбели для крепления теплоизоляции с металлическим гвоздем с увеличенной термоголовкой IZL-T 10L

-----

Дюбели для крепления теплоизоляции с металлическим гвоздем с увеличенной термоголовкой IZL-T 10L

Область применения: крепление теплоизоляционных строительных материалов и изделий толщиной до 240 мм.
Материал применения: бетон, кладки из полнотелого силикатного керамического и пустотелого керамического кирпича, ячеистый бетон.
Материал: PE (полиэтилен высокой плотности), углеродистая сталь с антикоррозионным цинковым покрытием, РА (ударопрочный полиамид).
Особенности: установка производится методом сквозного монтажа. Увеличенная термоголовка обеспечивает высокое сопротивление теплопотерям. В среднем на 1 кв. м площади теплоизоляции применяется 5-6 дюбелей.

Модель

Диаметр, мм

Длина, мм

Дюбель с металлическим гвоздем с термоголовкой IZL-T 10L

10,0

100

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Коробка гофр.	155782	1 000 шт.	1	21.5045	400	600	320

Дюбель с металлическим гвоздем с термоголовкой IZL-T 10L

10,0

110

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Коробка гофр.	155783	1 000 шт.	1	22.9805	400	600	400

Дюбель с металлическим гвоздем с термоголовкой IZL-T 10L

10,0

120

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Пакет	158151	30 шт.	1
	Коробка	158143	250 шт.	1	6.49752	385	385	263
	Коробка гофр.	155784	1 000 шт.	1	24.46675	400	600	400

Дюбель с металлическим гвоздем с термоголовкой IZL-T 10L

10,0

140

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Коробка	155785	1 000 шт.	1	28.0235	400	600	400

Дюбель с металлическим гвоздем с термоголовкой IZL-T 10L

10,0

160

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Коробка гофр.	155786	500 шт.	1	15.3387	400	600	320

Дюбель с металлическим гвоздем с термоголовкой IZL-T 10L

10,0

180

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Коробка	158144	250 шт.	1	6.57763	390	400	400
	Коробка гофр.	155787	500 шт.	1	16.53912	400	600	320

Дюбель с металлическим гвоздем с термоголовкой IZL-T 10L

10,0

200

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Коробка гофр.	155788	500 шт.	1	18.3141	400	600	320

Дюбель с металлическим гвоздем с термоголовкой IZL-T 10L

10,0

220

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Коробка гофр.	155789	400 шт.	1	16.2237	400	600	320

Дюбель с металлическим гвоздем с термоголовкой IZL-T 10L

10,0

260

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Коробка гофр.	155790	400 шт.	1	18.0892	400	600	400

Дюбель с металлическим гвоздем с термоголовкой IZL-T 10L

10,0

300

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Коробка	158142	150 шт.	1	8.14187	390	400	350
	Коробка гофр.	155791	400 шт.	1	20.664	400	600	400

Установочный инструмент: ударная дрель или перфоратор; сверло (для дрели) или бур (для перфоратора) по бетону подходящего диаметра и длины для установки конкретного размера крепежа в основание; ударный инструмент для забивания дюбеля — молоток.

Схемы крепления теплоизоляционного материала к бетонному основанию дюбелем IZL-T 10L:

Схема крепления теплоизоляционного материала к бетонному основанию дюбелем IZL-T 10L

Материал основания	Значение допускаемых вытягивающих нагрузок*, кН/кг
Бетон класса прочности не ниже В25	0,20кН/20кг
Кладка из полнотелого керамического кирпича марки М150 на растворе М100	0,16кН/16кг
Кладка из полнотелого силикатного кирпича М150 на растворе М100	0,17кН/17кг
Кладка из пустотелого керамического кирпича М150-М200 на растворе М100	0,14кН/14кг
Ячеистый бетон, класса прочности не ниже В2,5 (D500)	0,11кН/11кг

* нагрузка указана согласно технической документации с учетом коэффициента безопасности не менее 5.

Материал основания	Длина распорной зоны, мм	Стандартная глубина анкеровки, мм
Бетон класса прочности не ниже 25 Н/мм2	60	60
Кладка из полнотелого керам. кирпича с пределом прочности не менее 12,5 Н/мм2	60	60
Кладка из полнотелого силикат. кирпича с пределом прочности не менее 12,5 Н/мм2	60	60
Кладка из пустотелого керамического кирпича с пределом прочности не менее 12,5 Н/мм2	70	70
Кладка из керамзитобетонных блоков	100	100
Кладка из ячеистого бетона, марка В5	100	100

Характеристики

Тип головки Грибовидная
Количество сегментов распорной зоны 2
Диаметр шляпки 60,0
Материал Полиэтилен
Материал 2 Углеродистая сталь, полиамид
Тип покрытия 2 Гальванически оцинкованное
Цвет Красный
Страна производства Россия

Файлы для скачивания

Сертификат РОСС RU.32001.04.ИБФ1.ОСП2840001_Изделия из полимерных материалов.pdf ТС №6866-23 Tech-KREP IZL-T10L, IZL-T8L.pdf Презентация Дюбель IZL-T_10L.pdf Листовка IZL-T 10L.pdf Протокол испытаний огнестойкости №13-2024 Ceresit-IZL-T10L 4.pdf Протокол испытаний огнестойкости №13-2024 Ceresit-IZL-T10L 11.pdf Протокол испытаний огнестойкости №13-2024 Ceresit-IZL-T10L.pdf Техническое заключение на действия сейсмических нагрузок Tech-Krep.pdf Отказное письмо ZITAR.pdf Сертификат TECH-KREP IZL-T10L RU.СМИК.001.Н.00237.pdf
