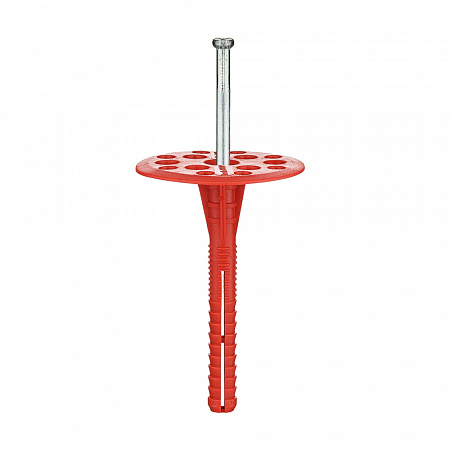

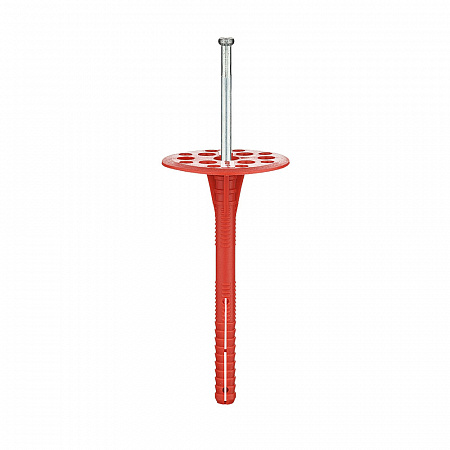

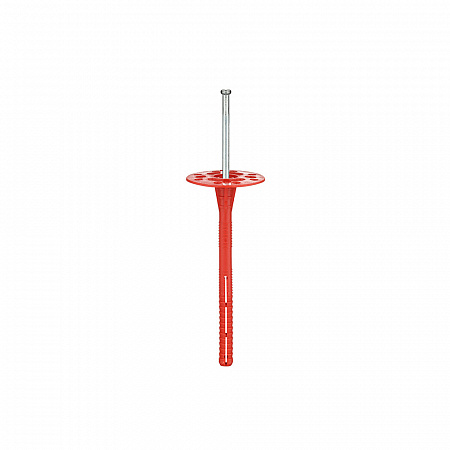

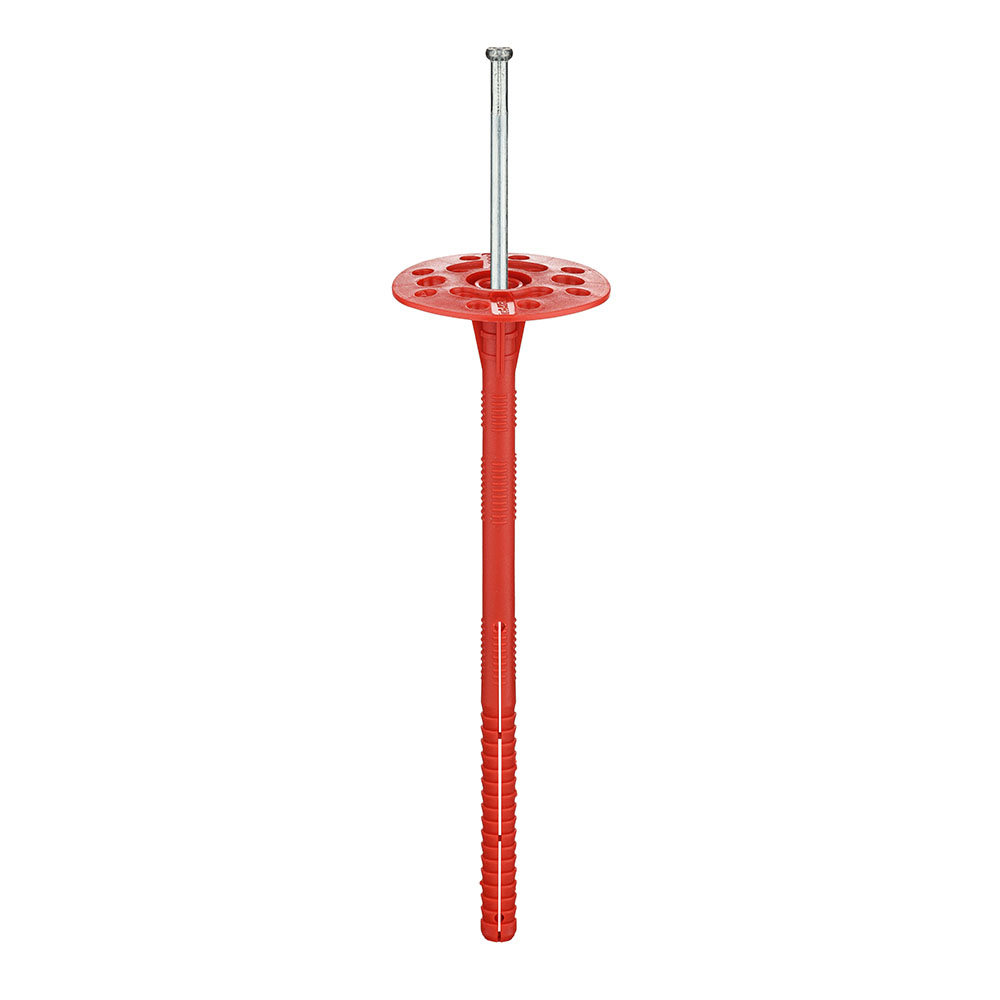

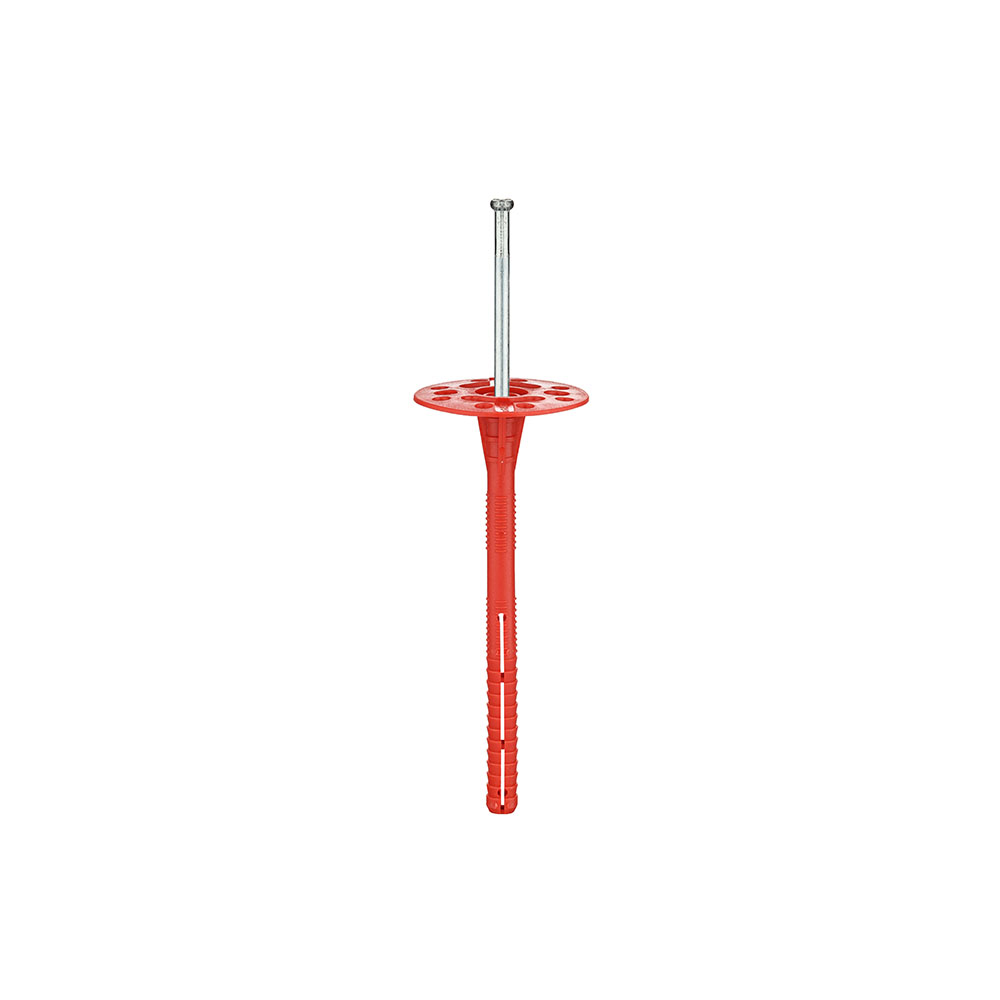

Дюбели для крепления теплоизоляции с металлическим гвоздем IZM

----

Дюбели для крепления теплоизоляции с металлическим гвоздем IZM

Область применения: крепление теплоизоляционных строительных материалов и изделий толщиной до 240 мм.
Материал применения: бетон, кладки из полнотелого силикатного и керамического кирпича, пустотелого керамического кирпича, легкий ячеистый бетон.
Материал: полипропилен, углеродистая сталь с антикоррозионным цинковым покрытием.
Особенности: увеличенная распорная зона (10 см) дает возможность устанавливать дюбель в пустотелых материалах. Специальные насечки, шипы и зубцы с обратной направленностью на стержне обеспечивают повышенную прочность на вырыв и срез. Повышенная прочность за счет усиленных ребер жесткости в месте соединения шляпки и стержня. Плотное и надежное крепление теплоизоляционных материалов благодаря диаметру шляпки — 60 мм. Гвоздь, выполненный из углеродистой стали, позволяет выдерживать высокие нагрузки на вырыв из основания. Установка производится методом сквозного монтажа. В среднем на 1 кв. м площади теплоизоляции применяется 5-8 дюбелей.

Модель

Диаметр, мм

Длина, мм

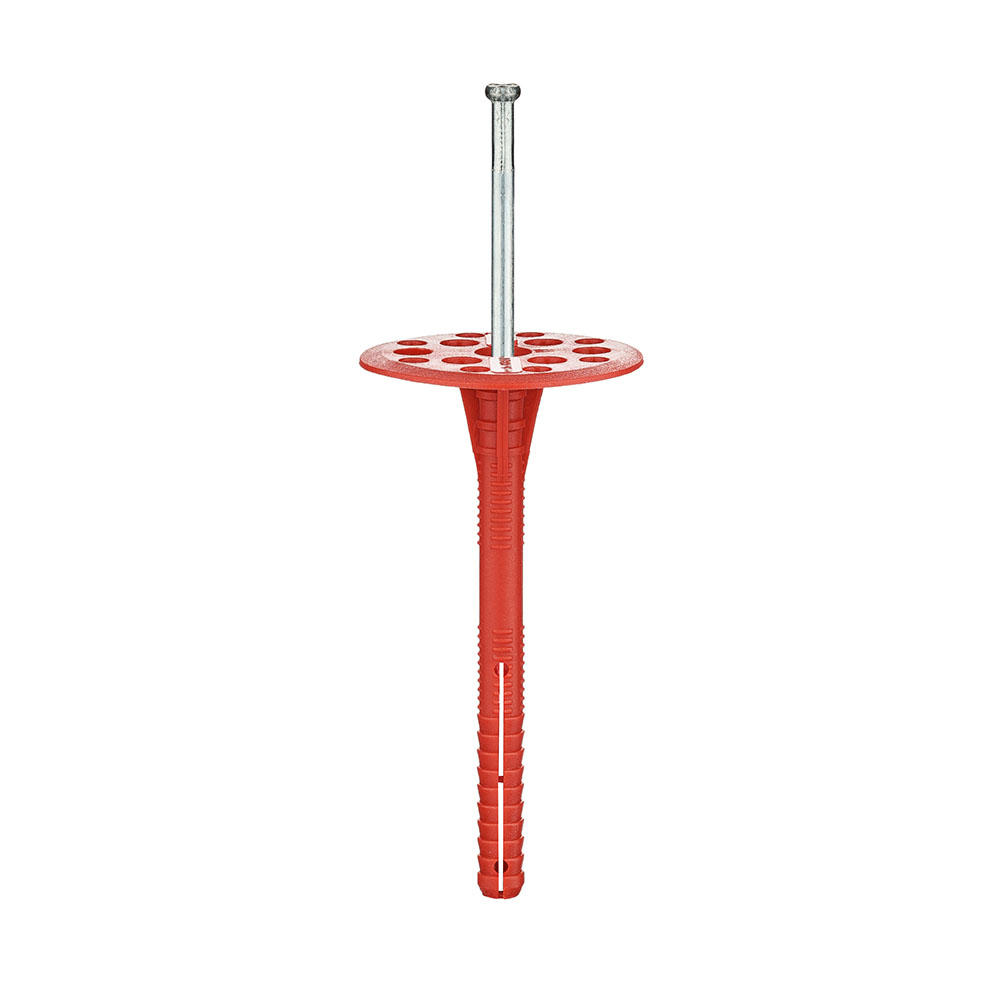

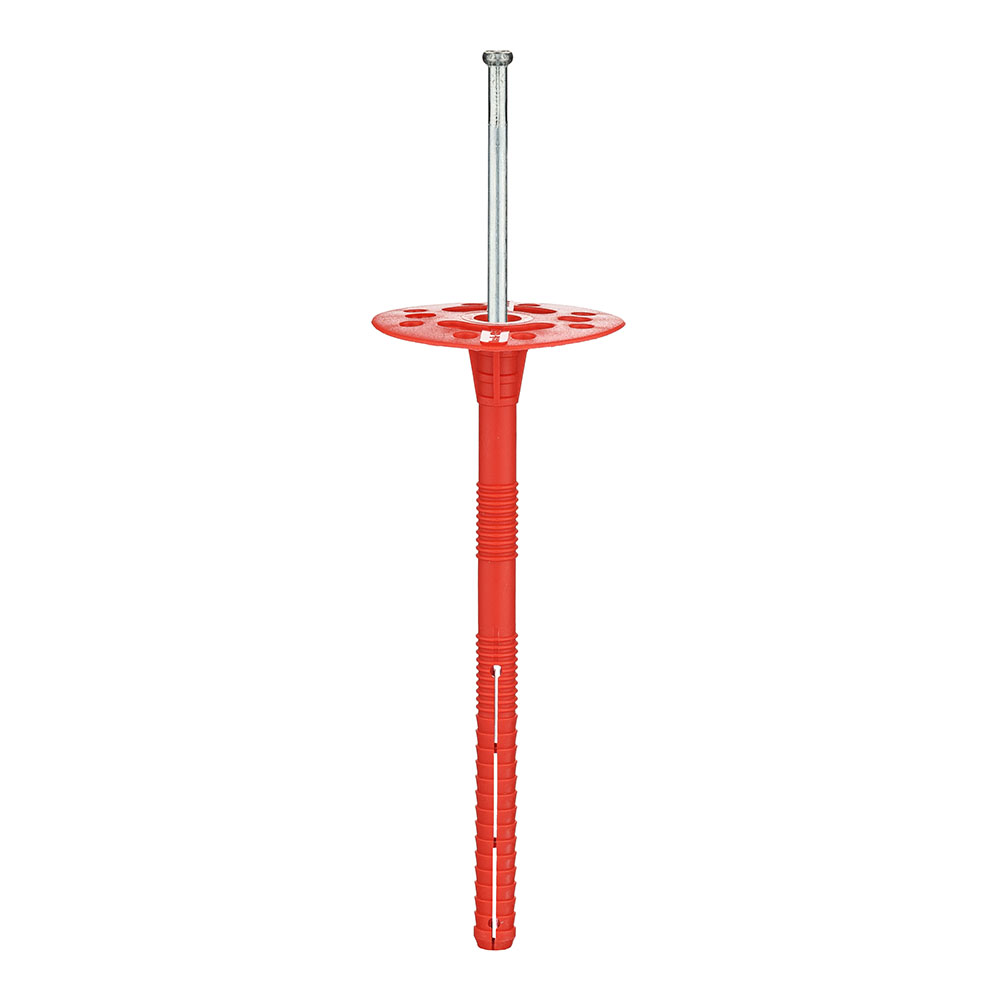

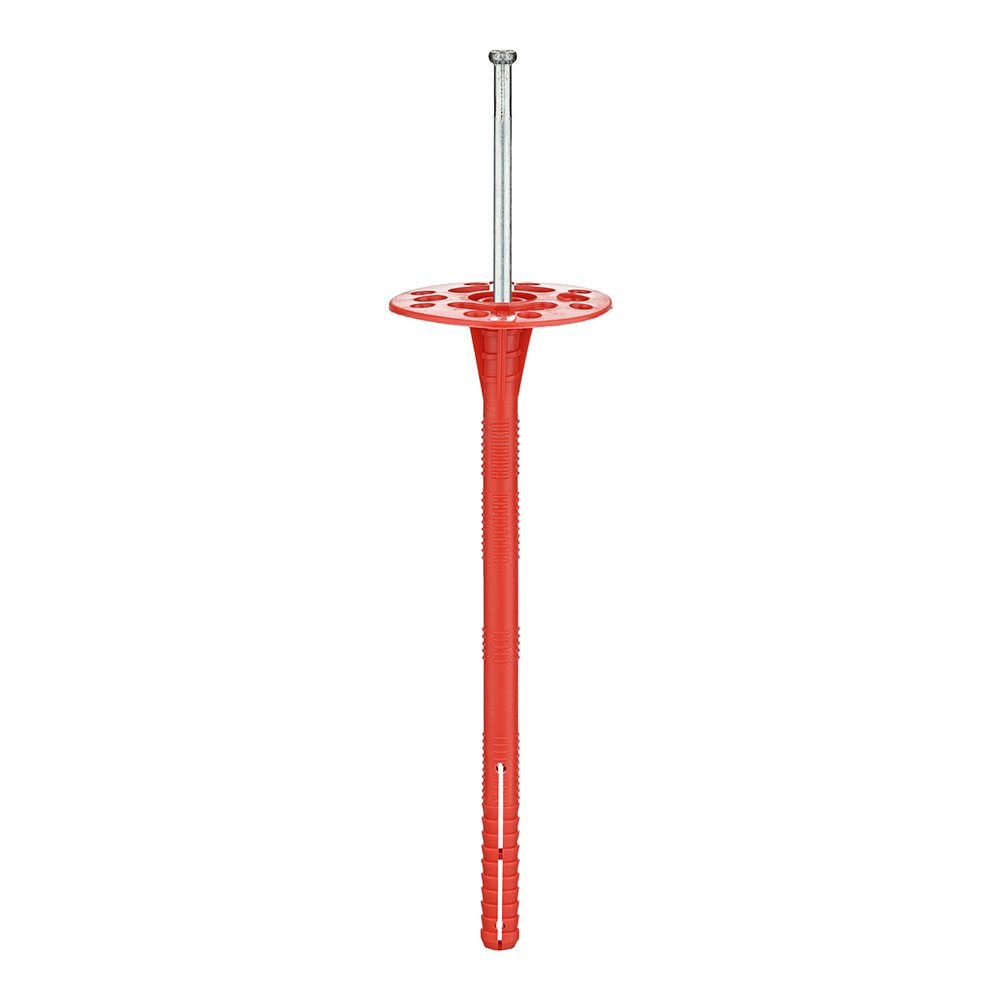

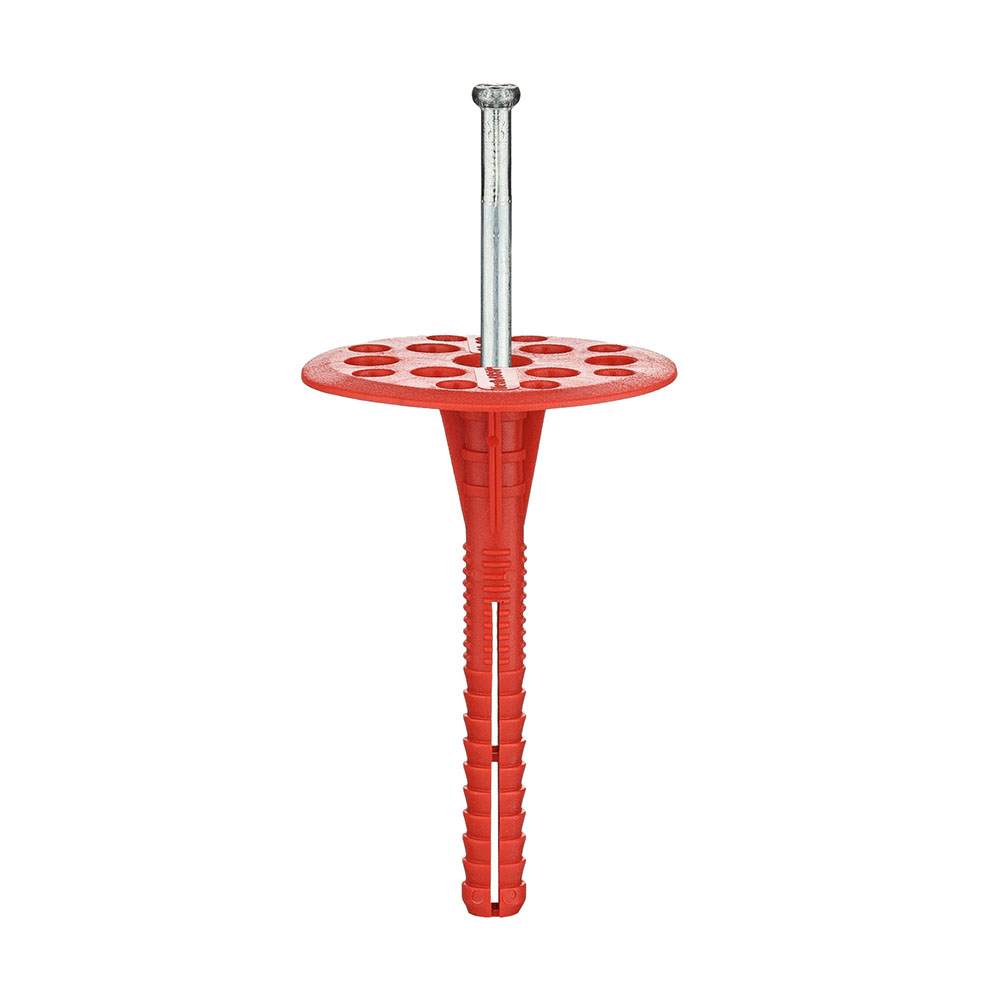

Дюбель с металлическим гвоздем IZM

10,0

90

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Пакет	154285	30 шт.	5	0.75702	450	350	100
	Пакет	101886	50 шт.	1	1.214	450	350	100
	Коробка	138604	100 шт.	1	2.526	250	250	200
	Коробка	130109	250 шт.	1	6.198	385	385	263

Дюбель с металлическим гвоздем IZM

10,0

120

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Пакет	154286	30 шт.	5	0.9044	350	450	100
	Пакет	101933	50 шт.	1	1.532	450	350	100
	Коробка	138601	70 шт.	1	2.278	250	250	200
	Коробка	130108	250 шт.	1	7.768	385	385	263
	Коробка гофр.	124878	1 000 шт.	1	26.445	400	600	400

Дюбель с металлическим гвоздем IZM

10,0

140

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Пакет	101705	25 шт.	1	0.869	450	350	100
	Пакет	154287	30 шт.	5	1.11797	450	350	100

Дюбель с металлическим гвоздем IZM

10,0

160

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Пакет	154288	30 шт.	5	1.10067	450	350	100
	Пакет	101934	50 шт.	1	1.899	450	350	100
	Коробка	138602	50 шт.	1	2.026	250	250	200
	Коробка	130107	250 шт.	1	9.580	385	385	263
	Коробка гофр.	124880	500 шт.	1	16.416	400	600	320

Дюбель с металлическим гвоздем IZM

10,0

180

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Пакет	154289	30 шт.	5	1.09147	450	350	100
	Пакет	102050	50 шт.	1	2.192	450	350	100

Дюбель с металлическим гвоздем IZM

10,0

200

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Пакет	154290	30 шт.	5	1.20927	450	350	100
	Пакет	102051	25 шт.	1	1.213	450	350	100
	Коробка	138603	40 шт.	1	2.022	250	250	200
	Коробка	130106	200 шт.	1	9.537	385	385	263
	Коробка гофр.	124882	500 шт.	1	19.2888	400	600	320

Установочный инструмент: ударная дрель или перфоратор; сверло (для дрели) или бур (для перфоратора) по бетону подходящего диаметра и длины для установки конкретного размера крепежа в основание; ударный инструмент для забивания дюбеля — молоток.

Схемы крепления теплоизоляционного материала к бетонному основанию дюбелем IZM:

Схема крепления теплоизоляционного материала к бетонному основанию дюбелем IZM

Обозначение	Макс. толщина укреп. предмета, [мм]	Диаметр сверления, [мм]	Мин. глубина закреп., [мм]	Min выдер- гивающая сила, [kH]: бетон В25	Min выдер- гивающая сил, [kH]: полн. кирпич	Min выдер- гивающая сил, [kH]: пуст. кирпич	Min выдер- гивающая сил, [kH]: ячеист. бетон
IZM 10/90	60	10	40	1,10	1,05	0,95	0,91
IZM 10/120	70	10	55	1,10	1,05	0,95	0,91
IZM 10/140	100	10	55	1,10	1,05	0,95	0,91
IZM 10/160	120	10	55	1,10	1,05	0,95	0,91
IZM 10/180	130	10	60	1,10	1,05	0,95	0,91
IZM 10/200	150	10	60	1,10	1,05	0,95	0,91
IZM 10/220	160	10	70	1,10	1,05	0,95	0,91
IZM 10/260	200	10	70	1,10	1,05	0,95	0,91
IZM 10/300	240	10	70	1,10	1,05	0,95	0,91

Характеристики

Тип головки Грибовидная
Количество сегментов распорной зоны 2
Диаметр шляпки 60,0
Материал Полиэтилен
Материал 2 Углеродистая сталь
Тип покрытия 2 Цинковое
Цвет Красный
Страна производства Россия

Файлы для скачивания

Сертификат РОСС RU.32001.04.ИБФ1.ОСП2840001_Изделия из полимерных материалов.pdf TC 5980-20 Тарельчатые дюбели Tech-Krep IZM, IZL-T.pdf Презентация IZM.pdf Листовка IZM-T.pdf Отказное письмо ZITAR.pdf
