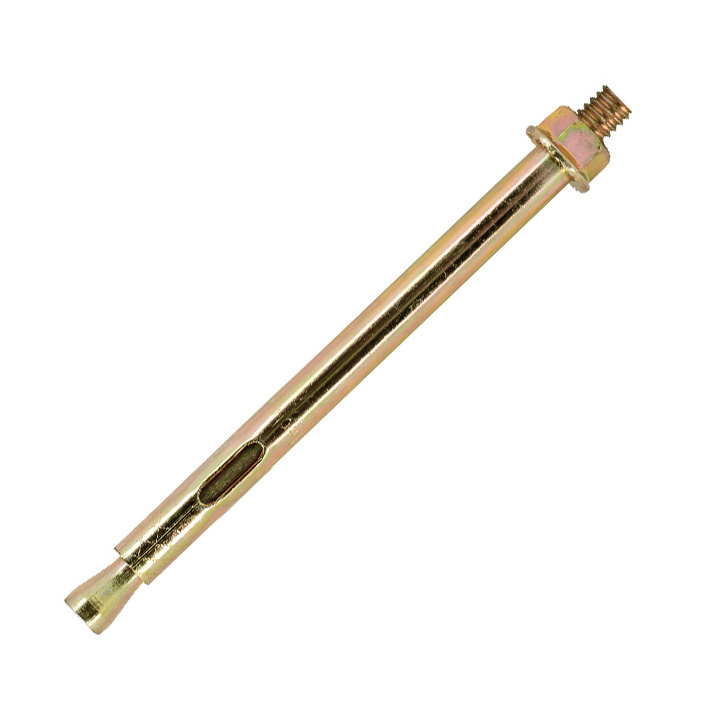

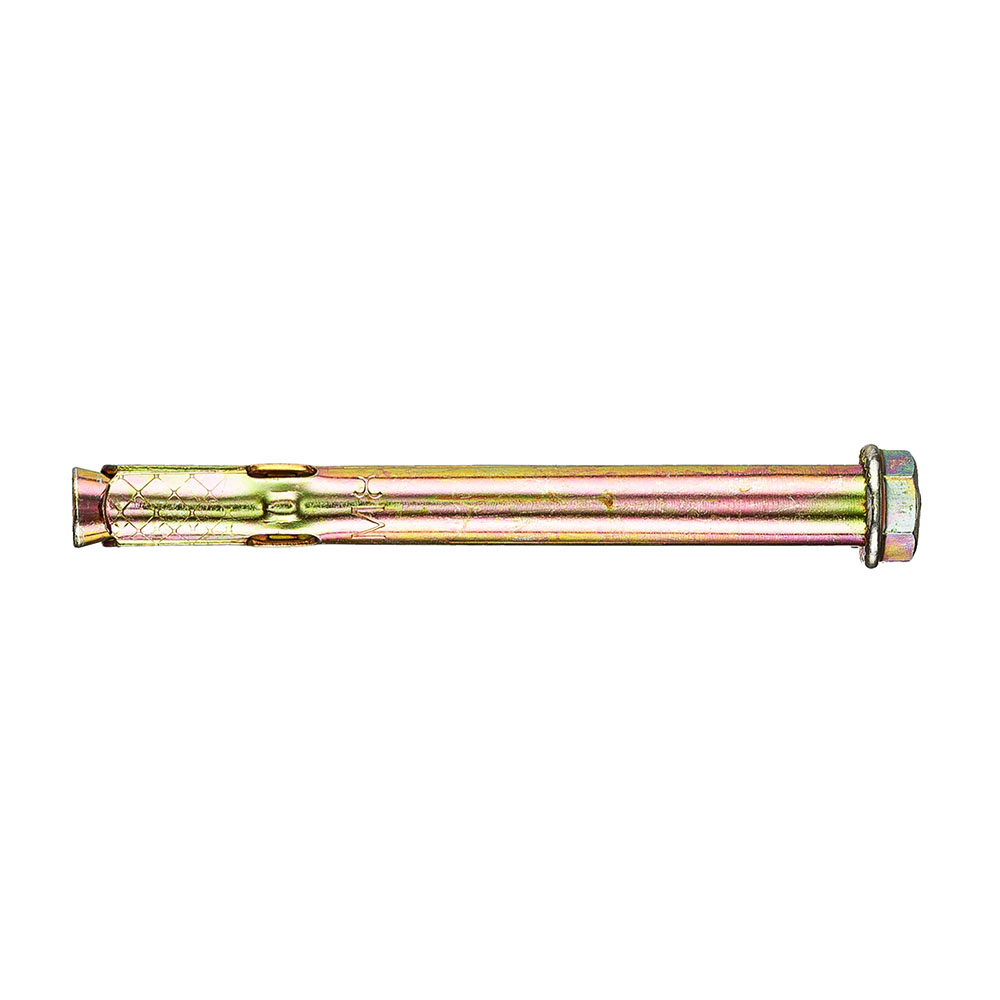

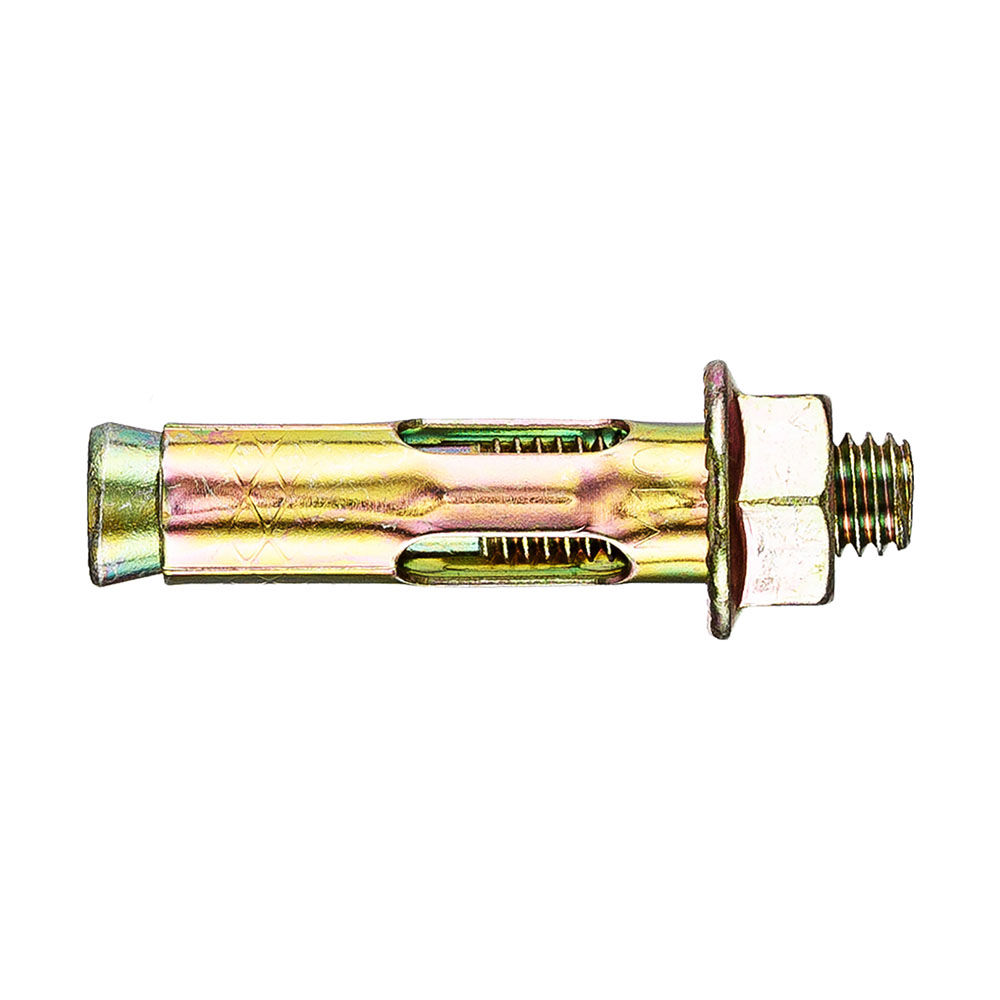

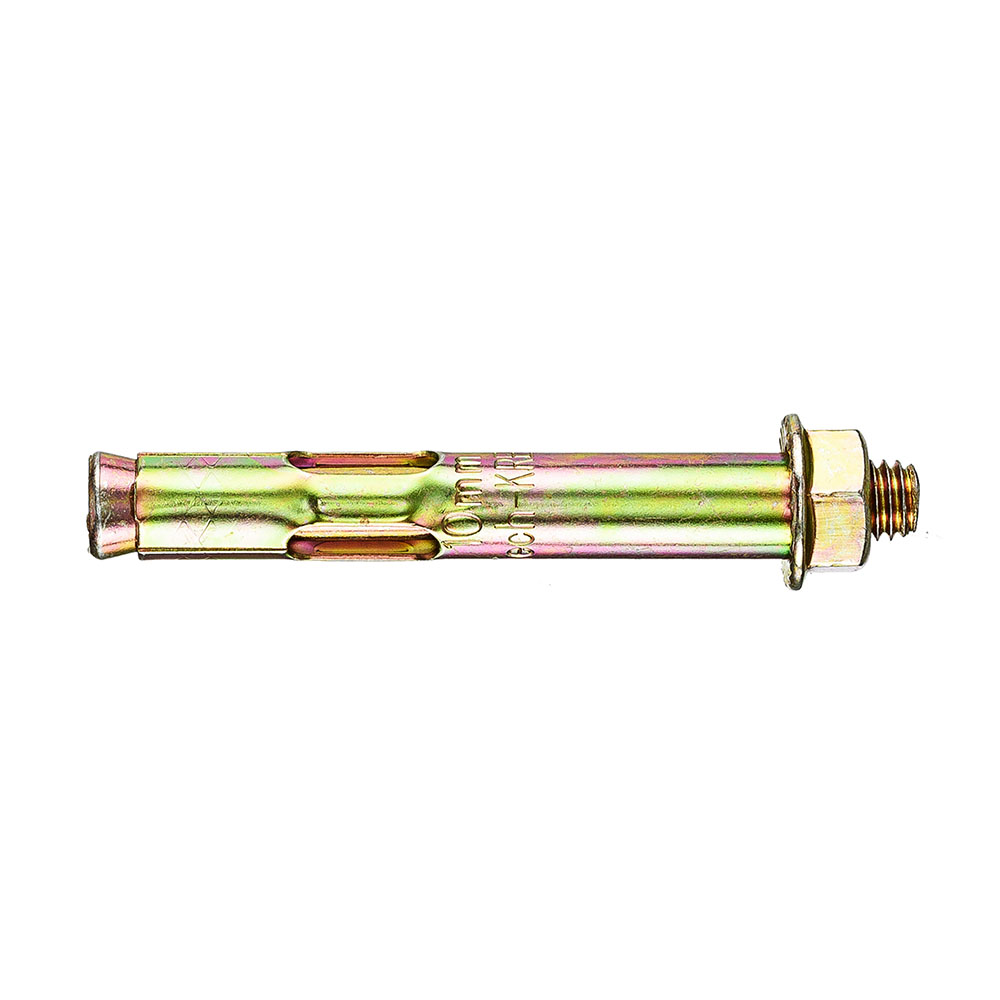

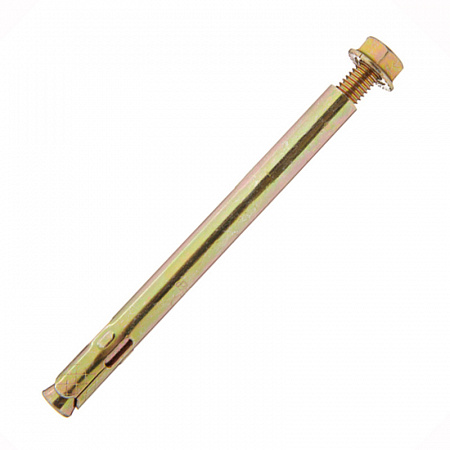

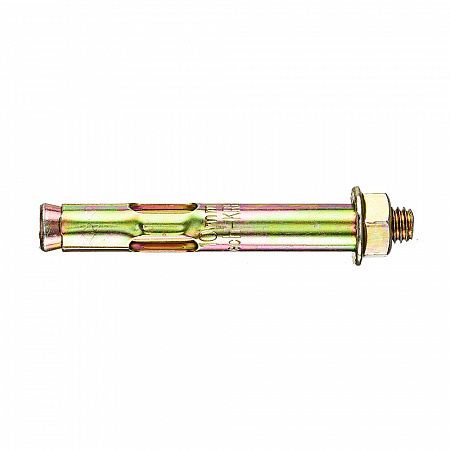

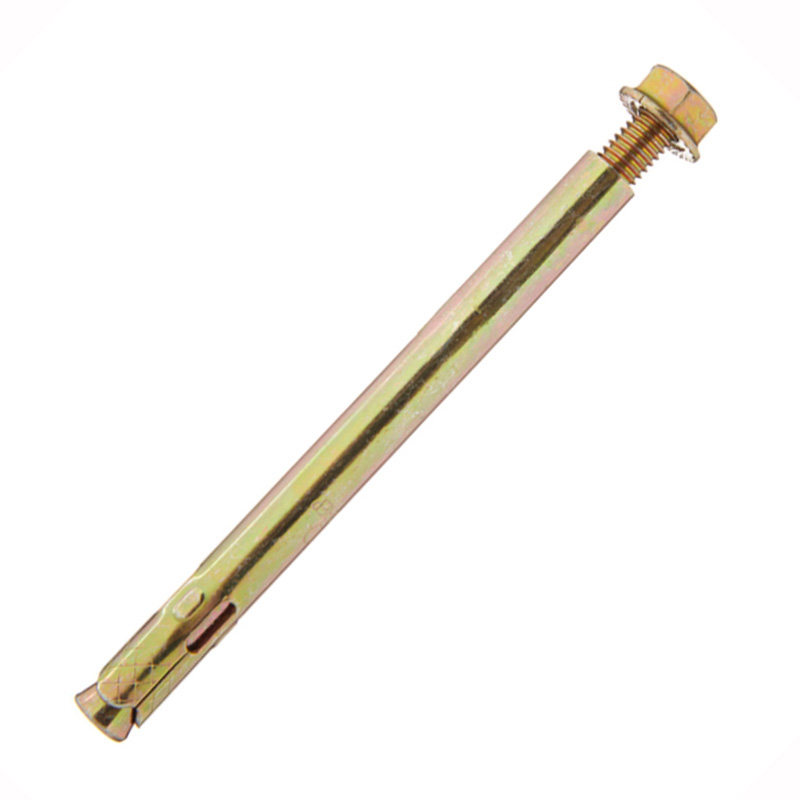

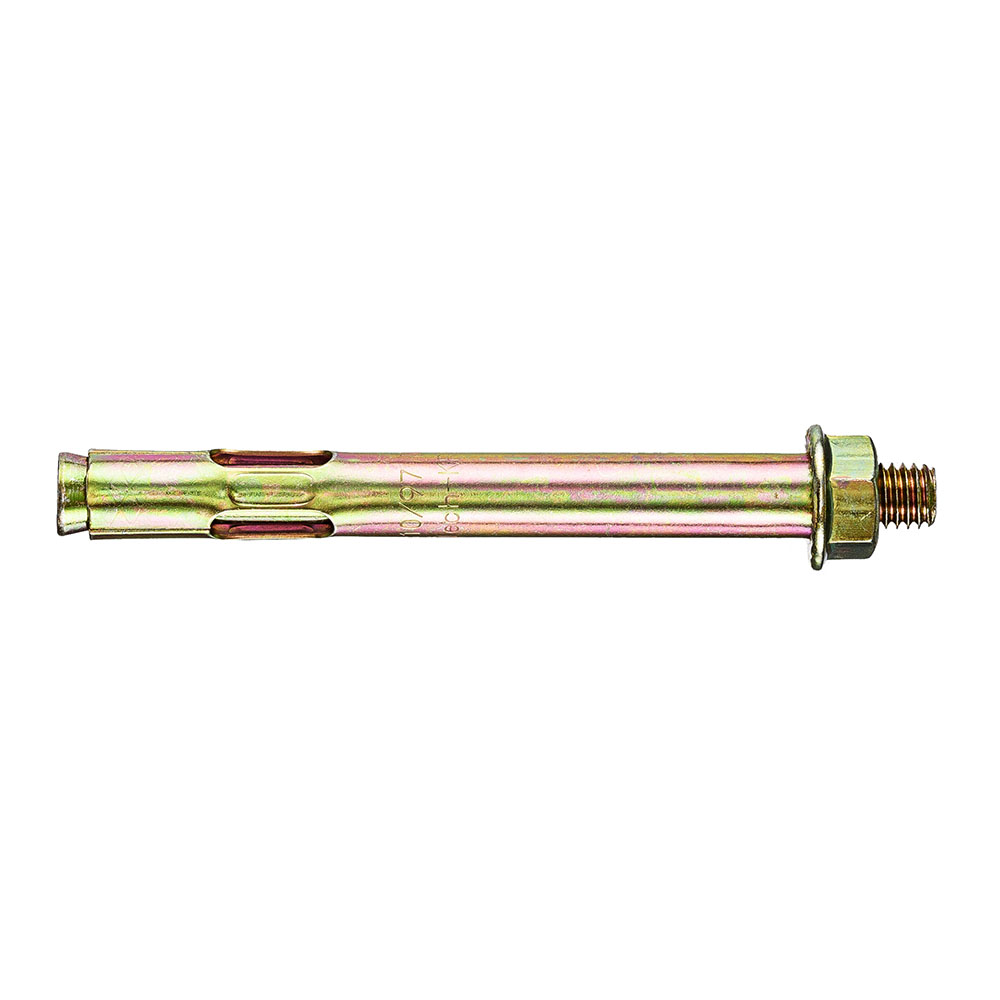

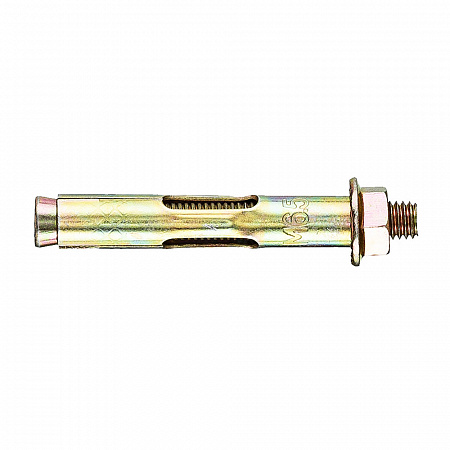

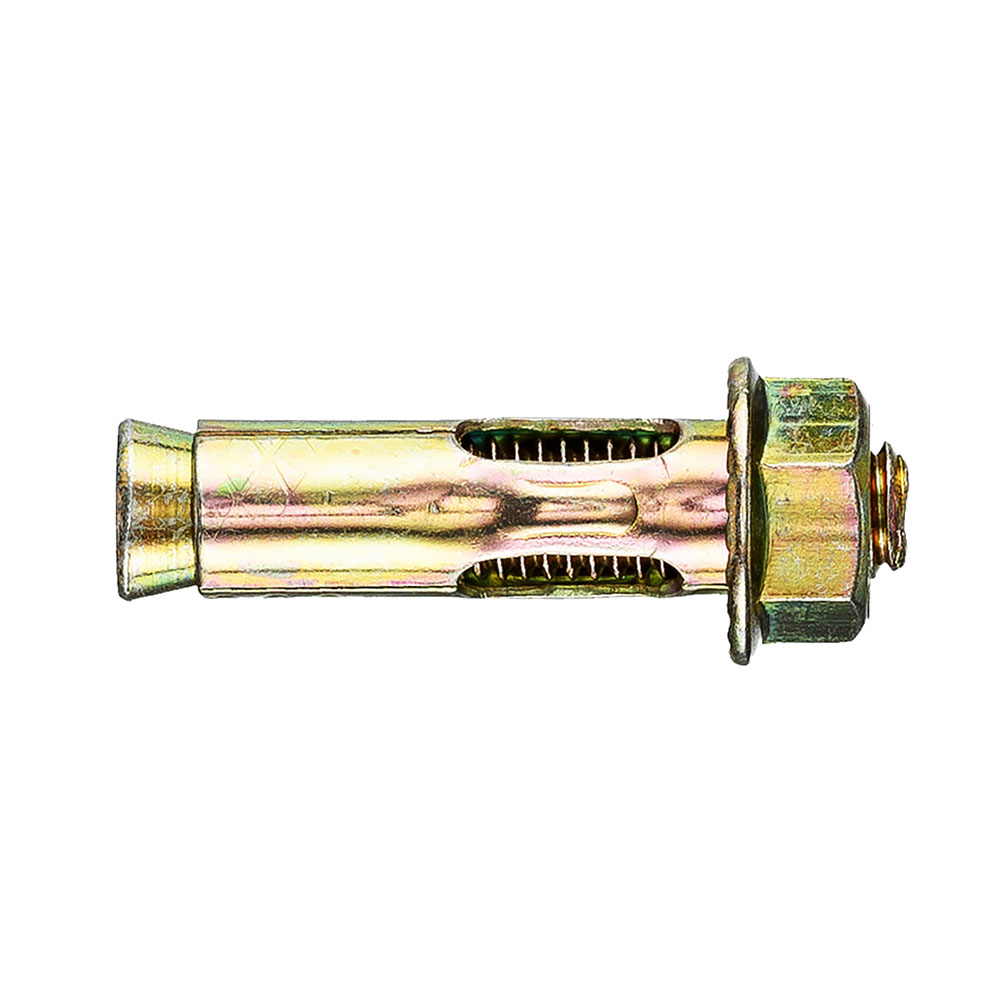

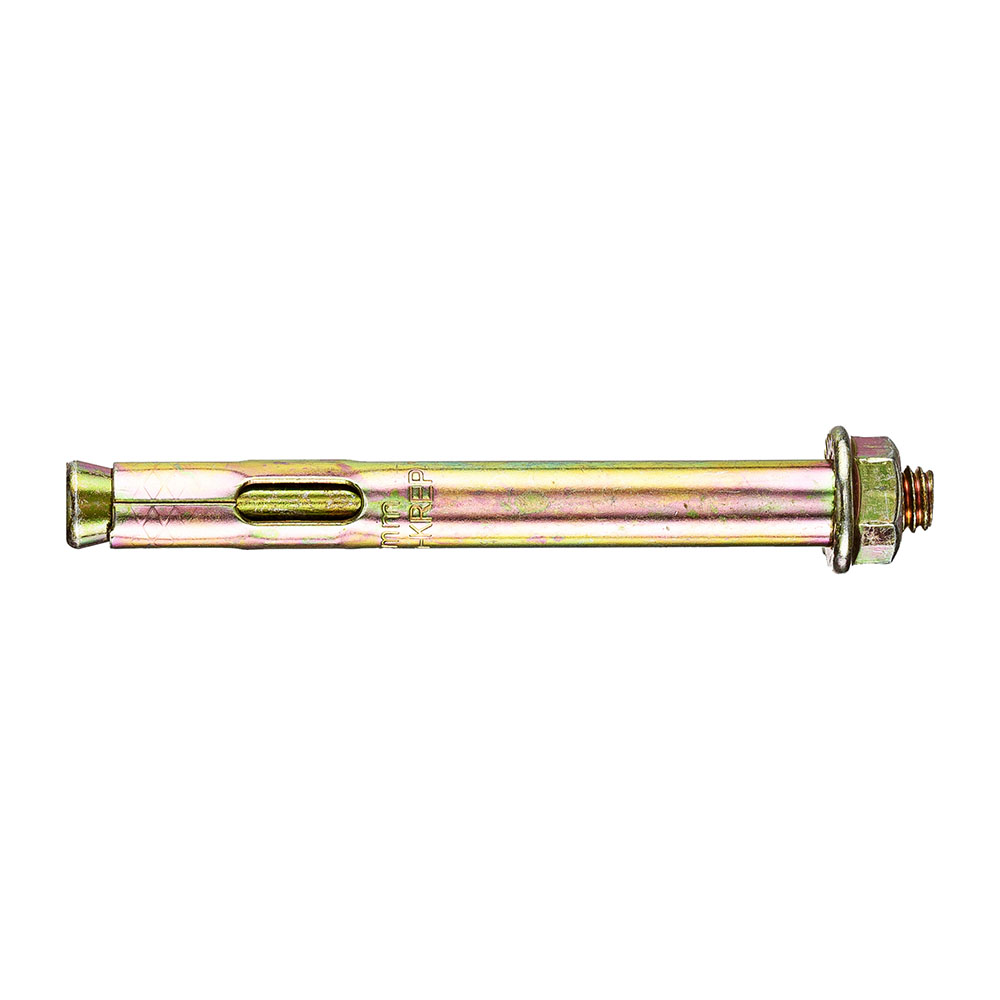

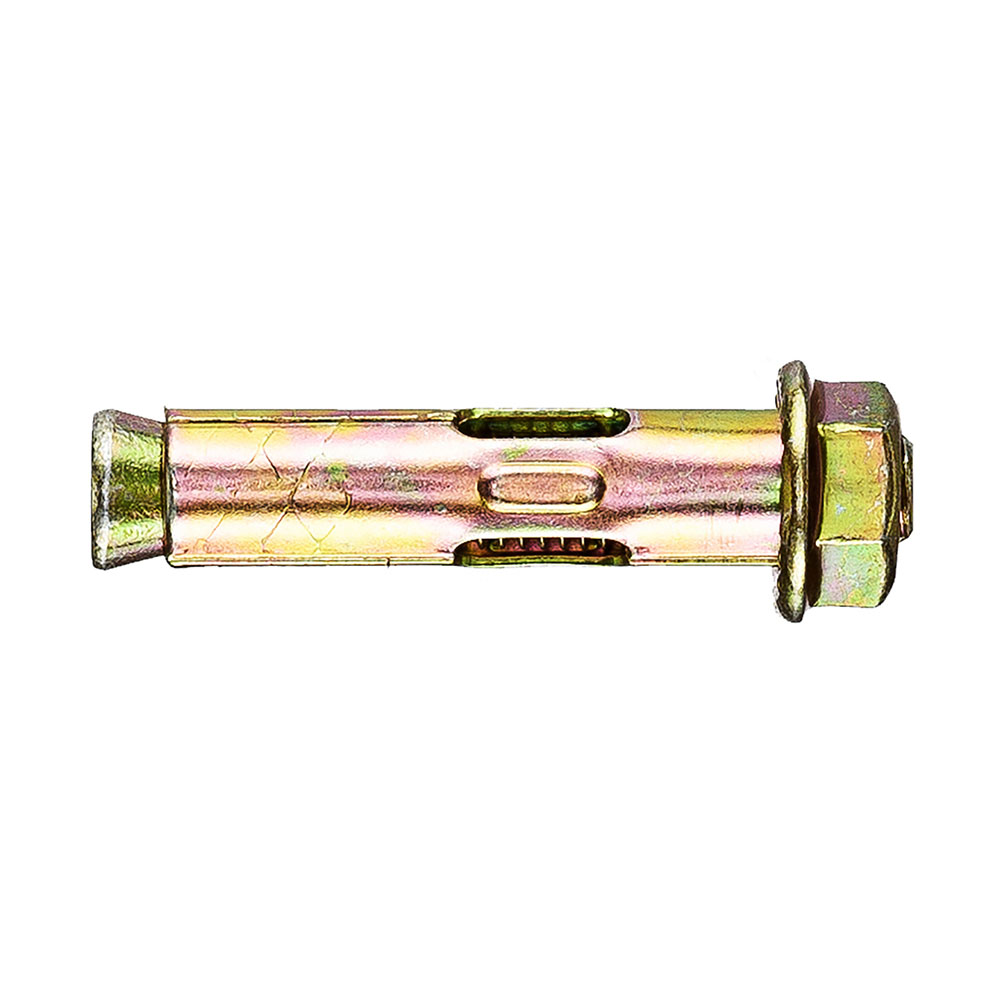

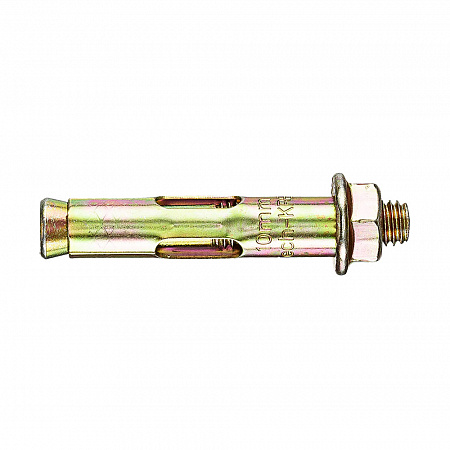

Анкерные болты с гайкой ZITAR

----

Анкерные болты с гайкой ZITAR

Область применения: монтаж консолей, кронштейнов, подвесных конструкций, кабельных лотков, осветительных систем, систем водоснабжения и канализации, различных ограждений.
Материал применения: полнотелый кирпич, бетон, природный камень.
Способ установки: предварительный и сквозной монтаж.
Материал: углеродистая сталь с желтым цинковым покрытием.
Особенности: способен выдерживать средние нагрузки. Устанавливается в предварительно просверленное отверстие.

Модель

Длина, мм

Диаметр метрической резьбы

Анкерный болт с гайкой HNM

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг

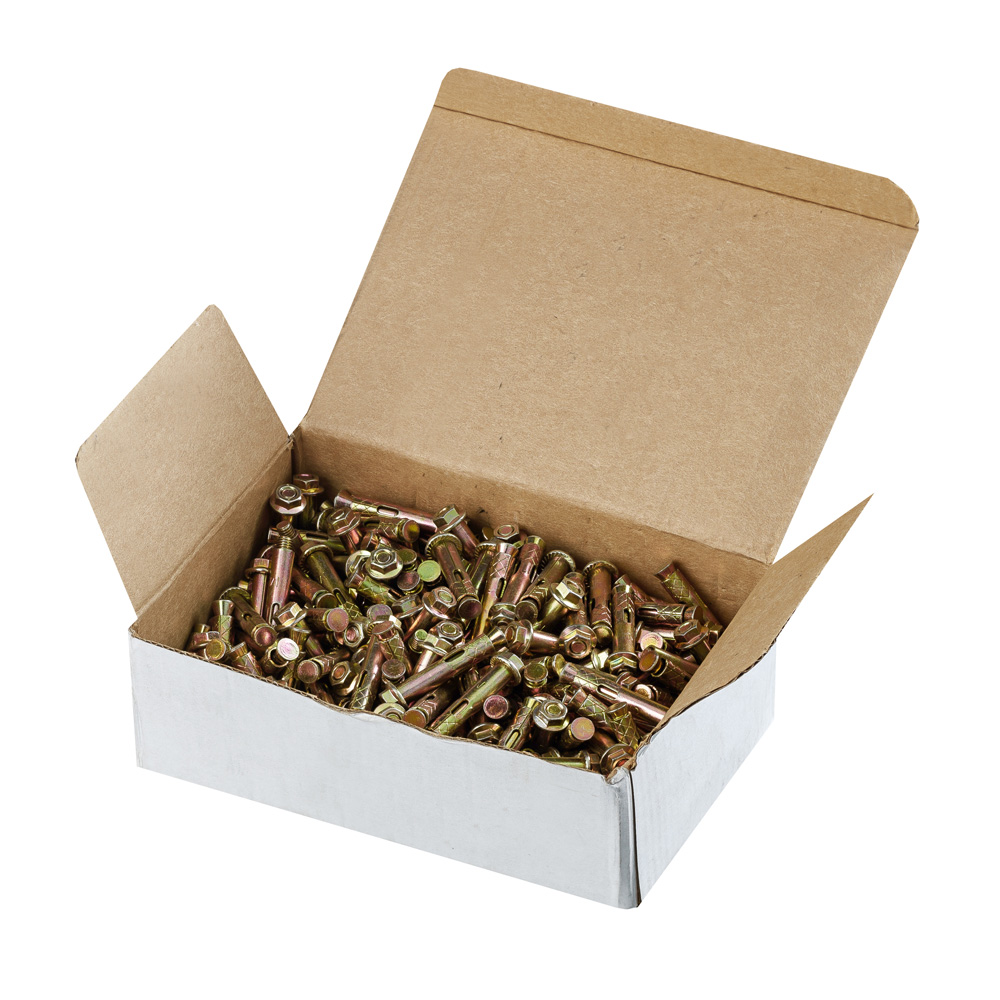

	Коробка	133618	150 шт.	1	1.275

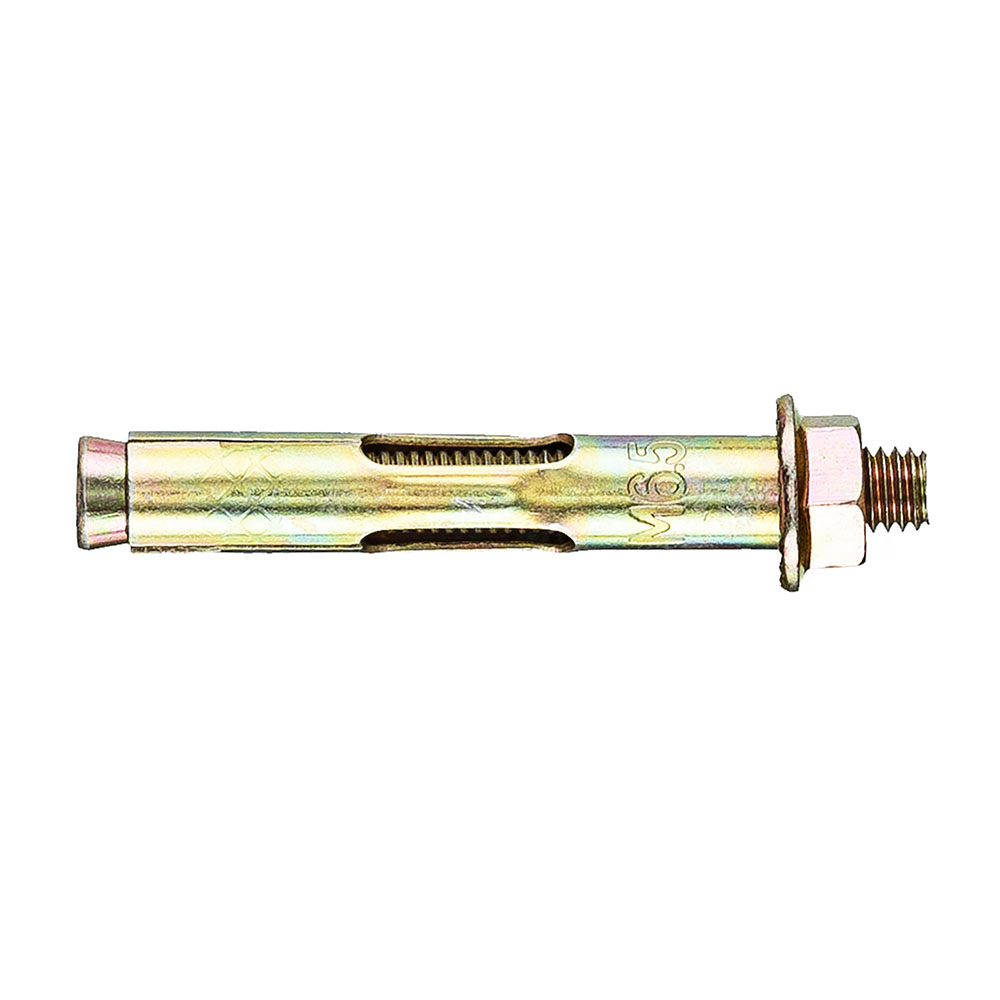

Анкерный болт с гайкой HNM

6,5

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Наклейка	155167	1 шт.	20	0.01601	75	10	10

Анкерный болт с гайкой HNM

6.5

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Наклейка	160729	1 шт.	20	0.00801	36	10	10

Анкерный болт с гайкой HNM

6.5

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Наклейка	160730	1 шт.	20	0.00901	56	10	10

Анкерный болт с гайкой HNM

8,0

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Наклейка	154383	1 шт.	20	0.013	8	40	8

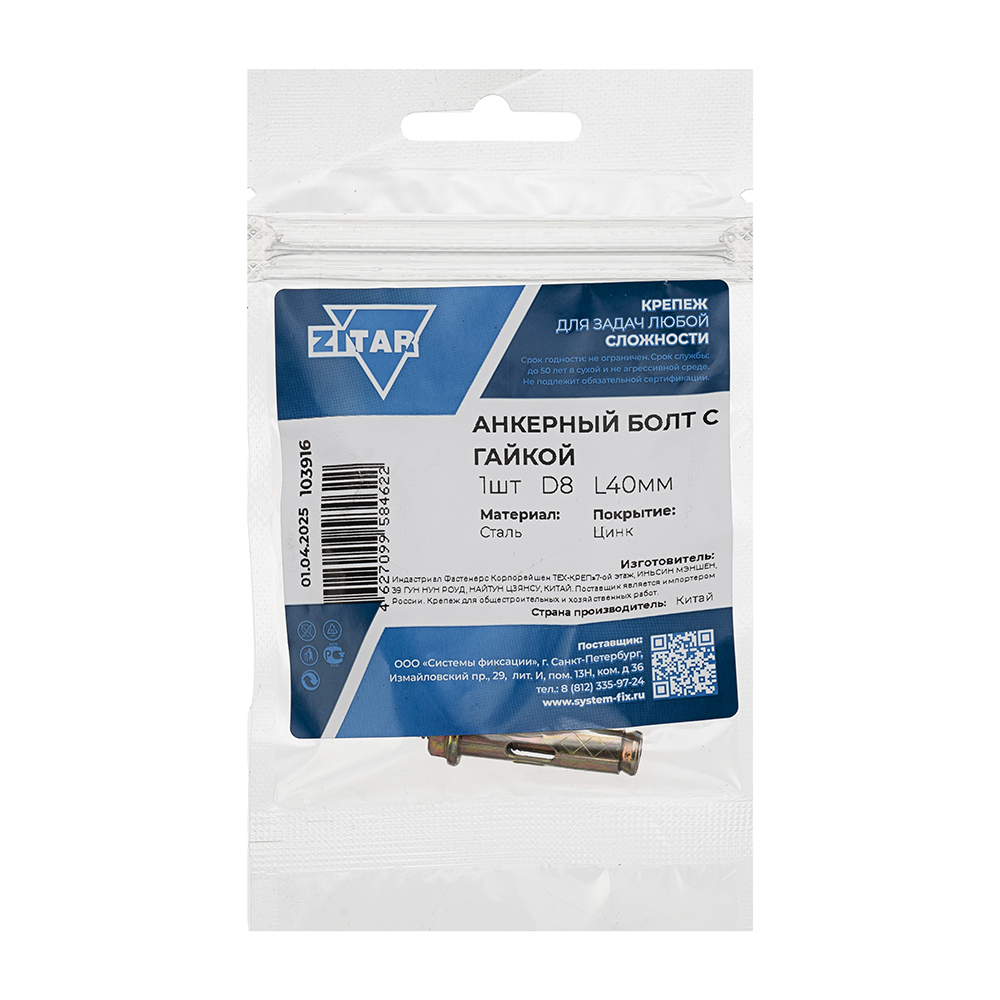

	Пакет zip-lock	103916	1 шт.	10	0.015	90	160	10

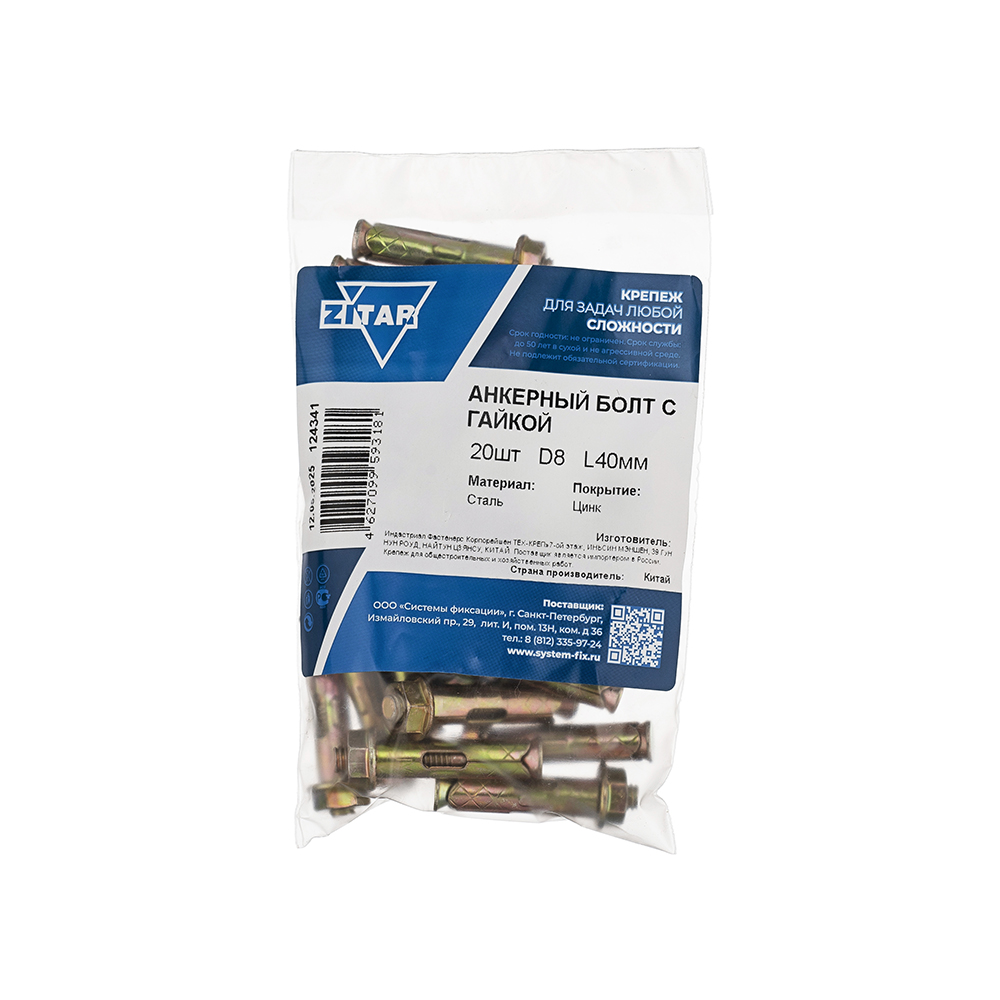

	Пакет	124341	20 шт.	1	0.252	85	150	10

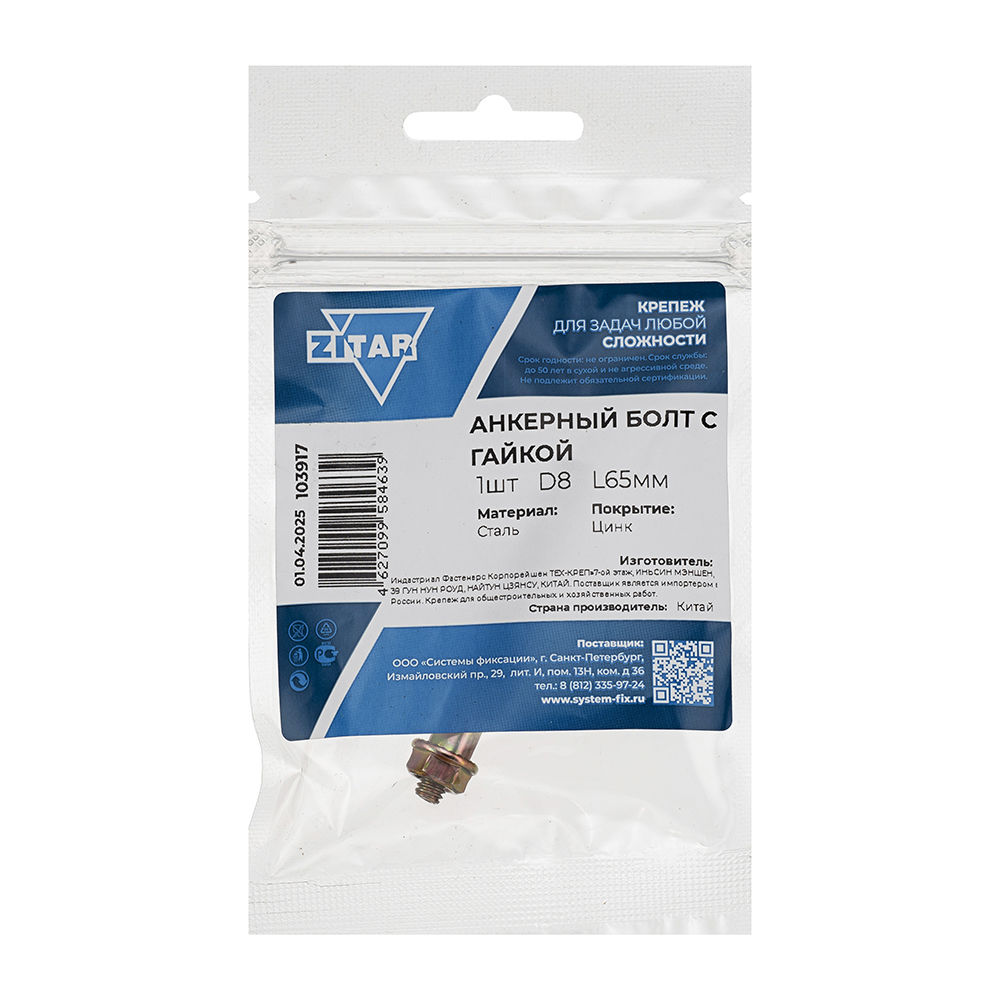

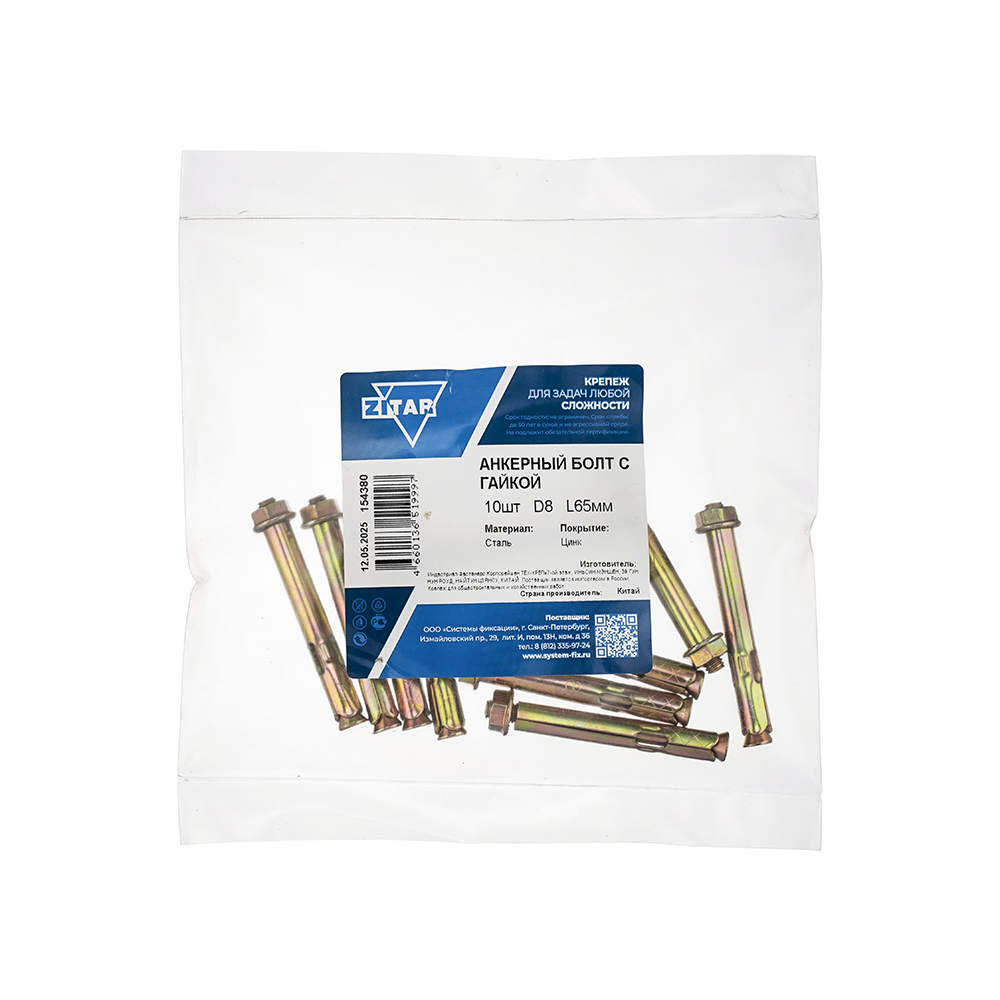

Анкерный болт с гайкой HNM

8,0

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Наклейка	154384	1 шт.	20	0.023	8	65	8
	Пакет zip-lock	103917	1 шт.	10	0.024	90	160	10
	Пакет	154380	10 шт.	1	0.25267	250	200	30

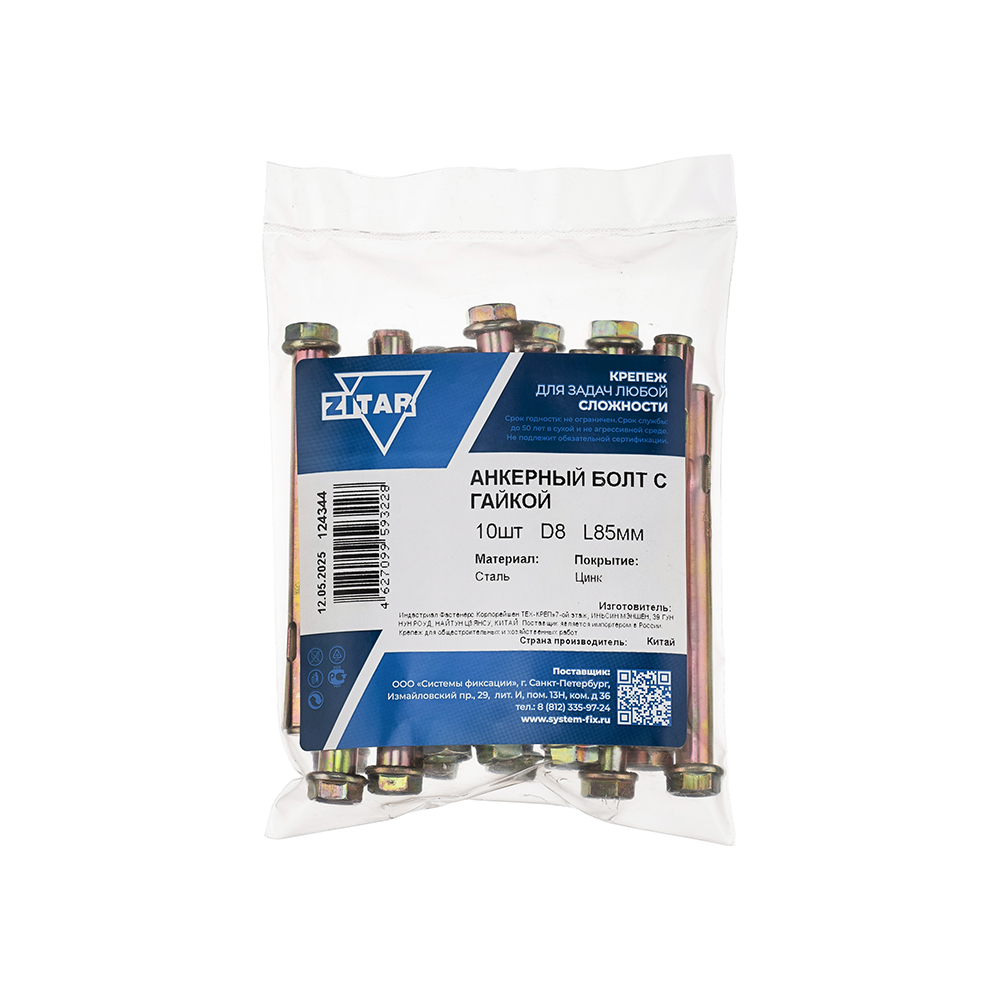

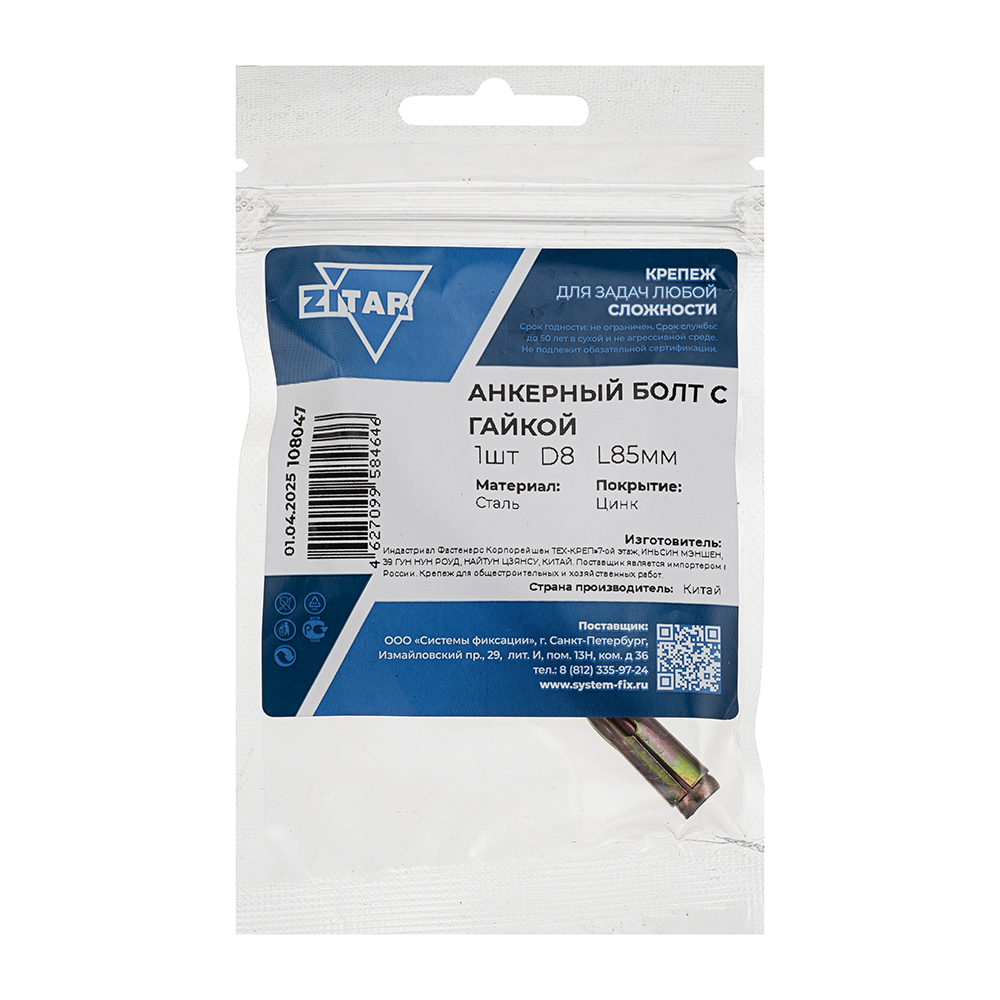

Анкерный болт с гайкой HNM

8,0

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Наклейка	154385	1 шт.	20	0.028	8	85	8
	Пакет zip-lock	108047	1 шт.	10	0.030	90	160	10
	Пакет	124344	20 шт.	1	0.556	100	370	30

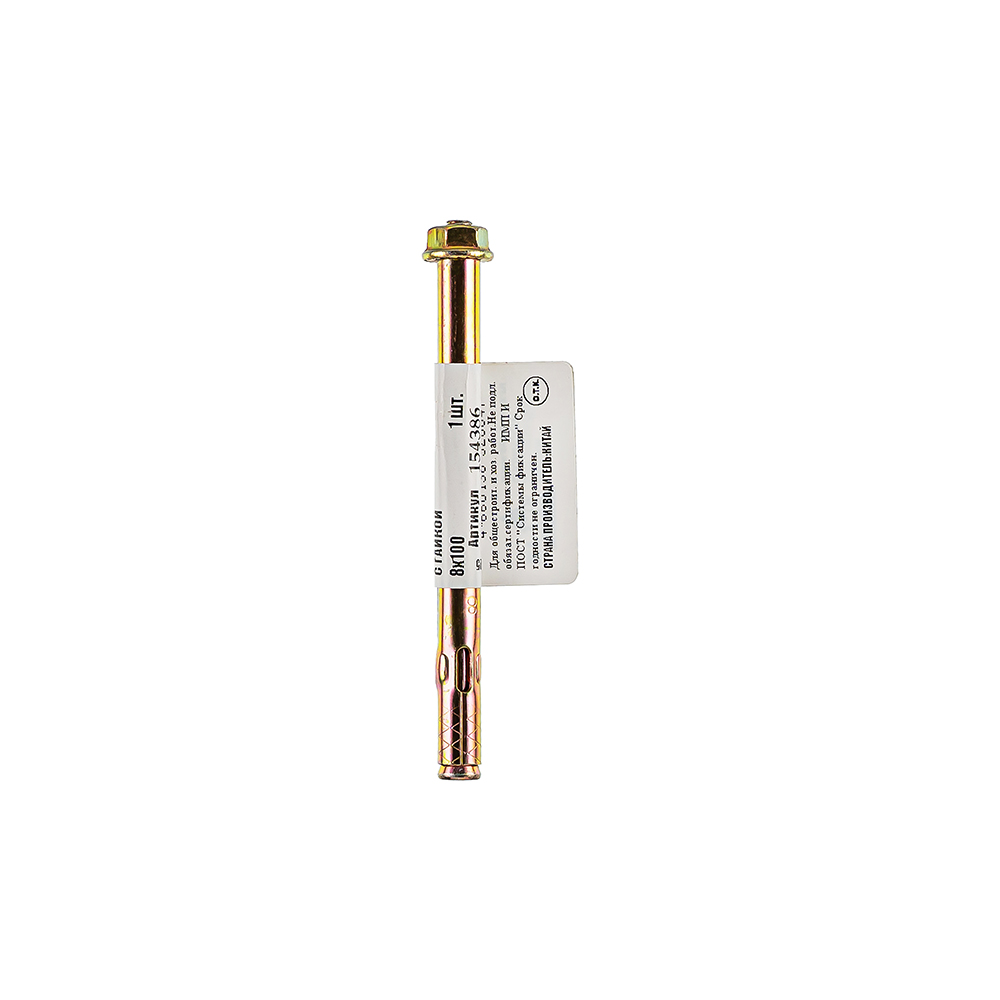

Анкерный болт с гайкой HNM

100

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Наклейка	154386	1 шт.	20	0.032	8	100	8

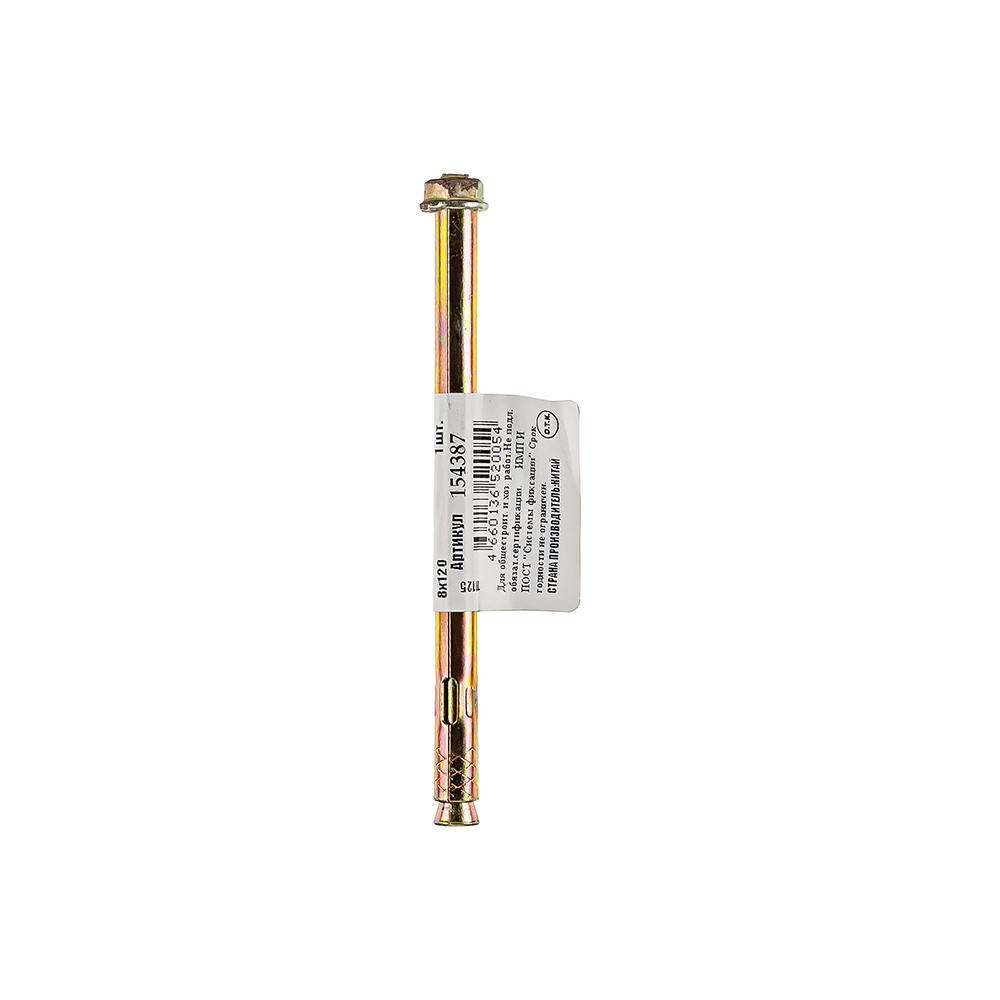

Анкерный болт с гайкой HNM

120

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Наклейка	154387	1 шт.	20	0.046	8	120	8

Анкерный болт с гайкой HNM

100

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Наклейка	160812	1 шт.	20	0.03201	100	13	13

Анкерный болт с гайкой HNM

120

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Наклейка	160813	1 шт.	20	0.03001	120	13	13

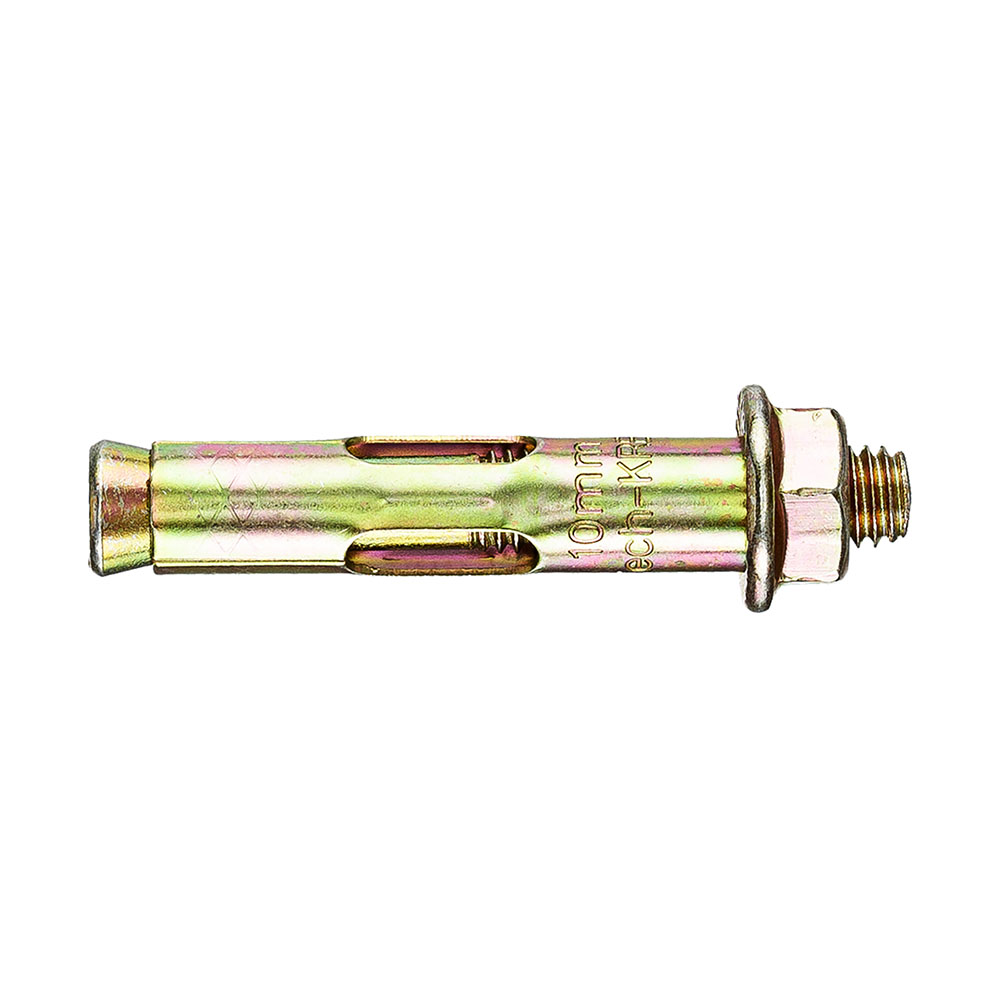

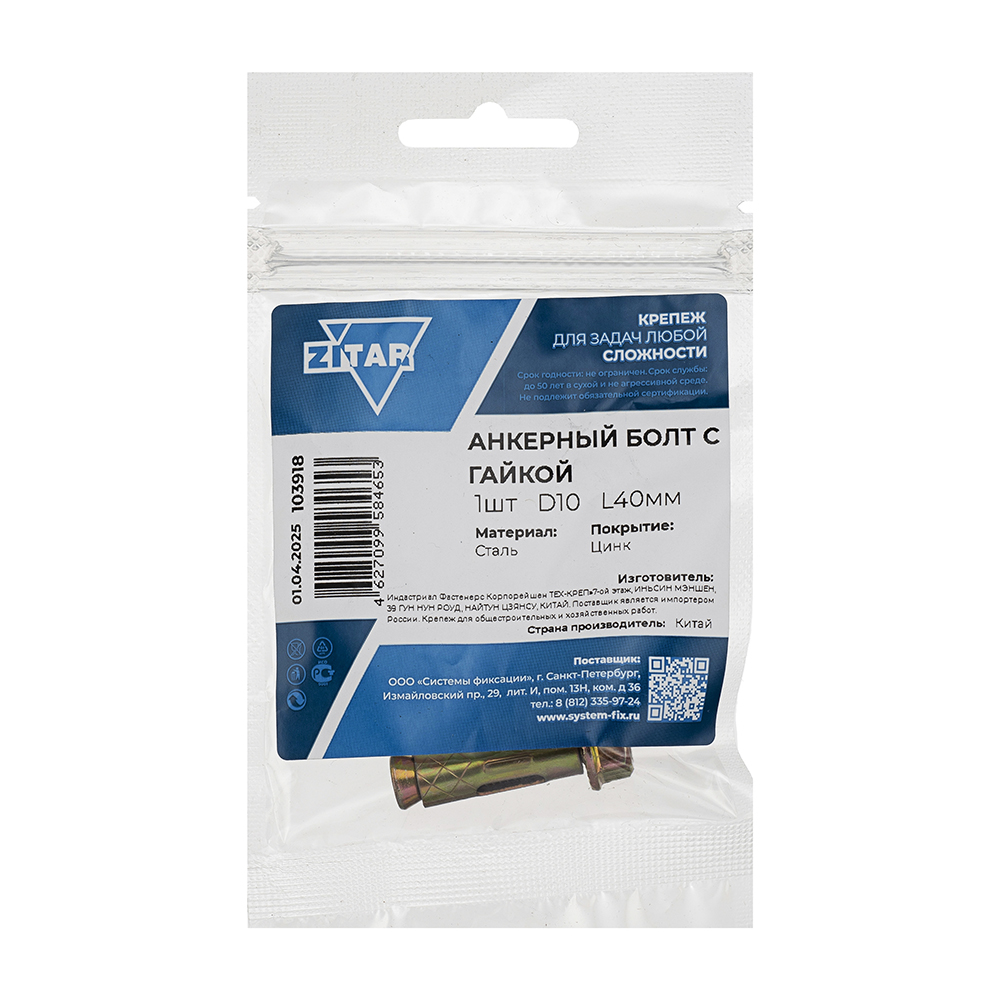

Анкерный болт с гайкой HNM

10,0

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Наклейка	154388	1 шт.	20	0.02101	40	16	16
	Пакет zip-lock	103918	1 шт.	10	0.027	90	160	10

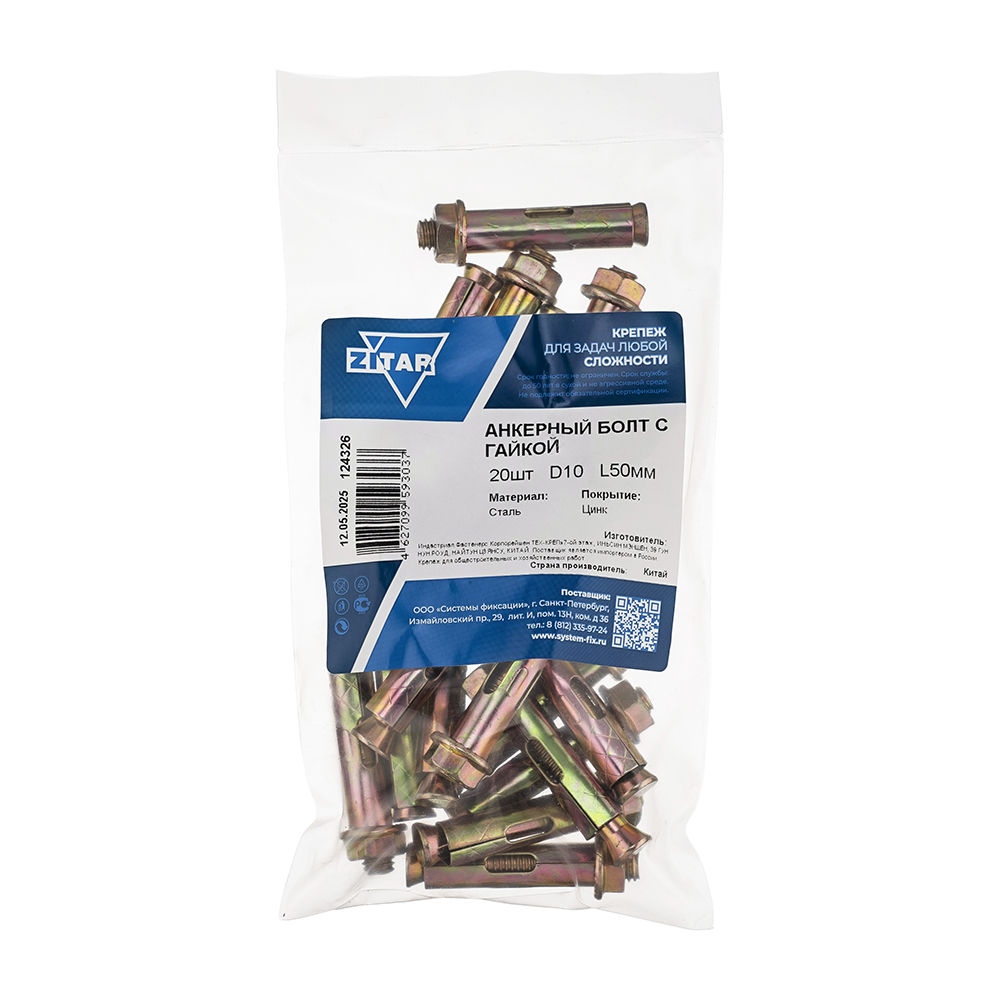

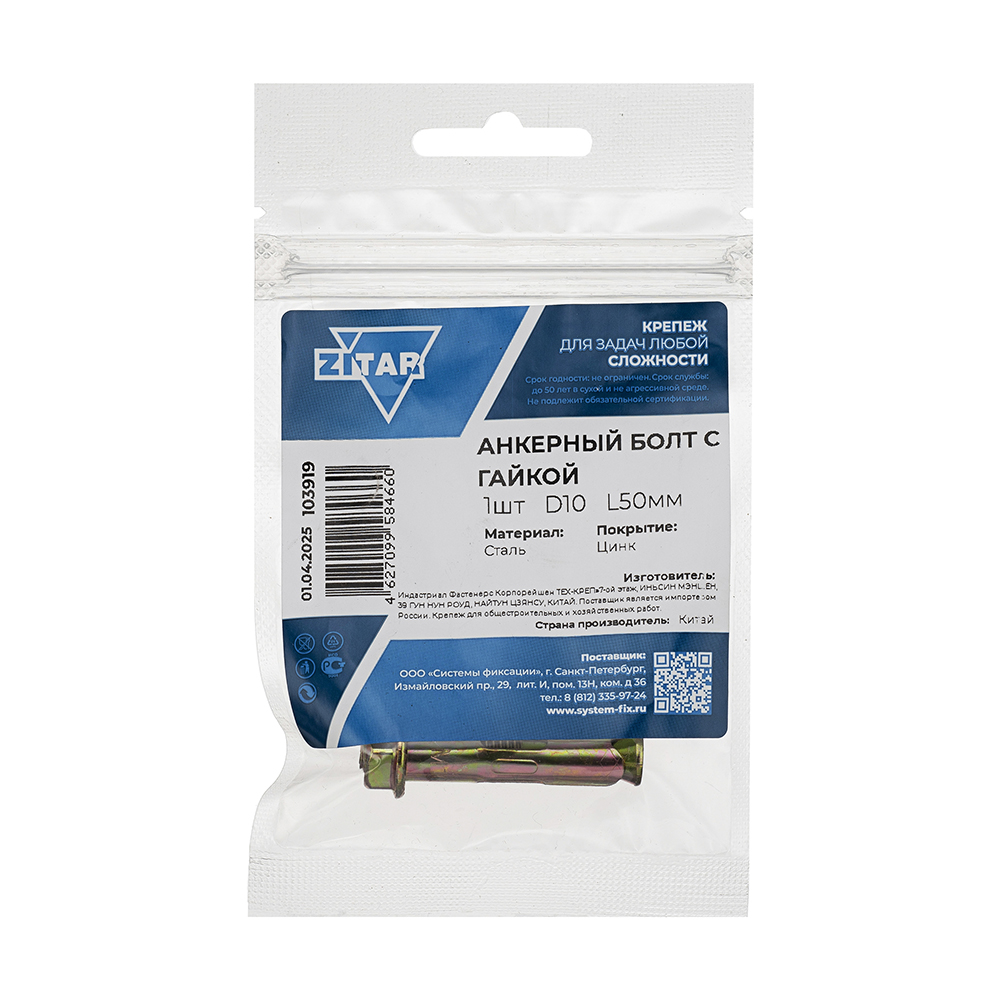

Анкерный болт с гайкой HNM

10,0

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Наклейка	154389	1 шт.	20	0.02401	50	16	16
	Пакет zip-lock	103919	1 шт.	10	0.031	90	160	10
	Пакет	124326	20 шт.	1	0.582	100	370	30

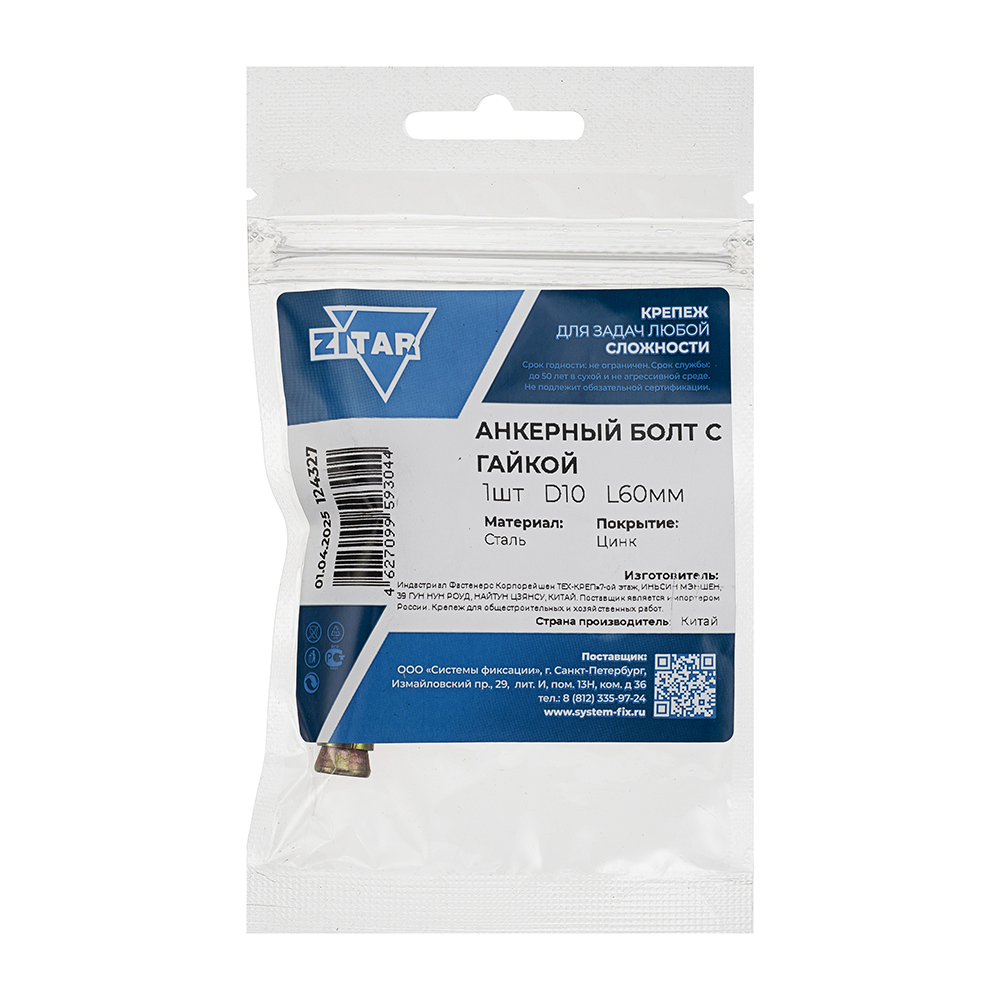

Анкерный болт с гайкой HNM

10,0

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Пакет zip-lock	124327	1 шт.	10	0.034	90	160	10
	Коробка	117944	50 шт.	1	1.66402	160	80	90

Анкерный болт с гайкой HNM

10,0

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм

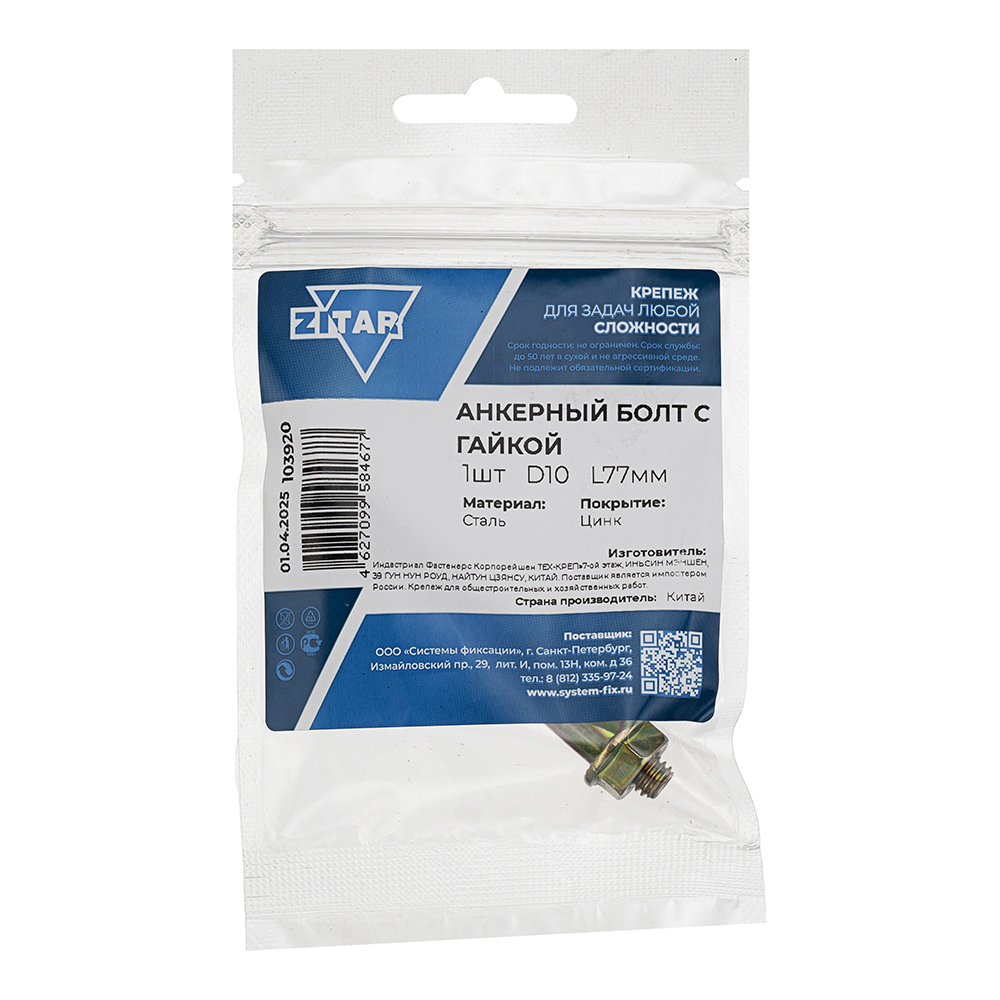

	Наклейка	154390	1 шт.	20	0.03401	77	16	16
	Пакет zip-lock	103920	1 шт.	10	0.042	90	160	10

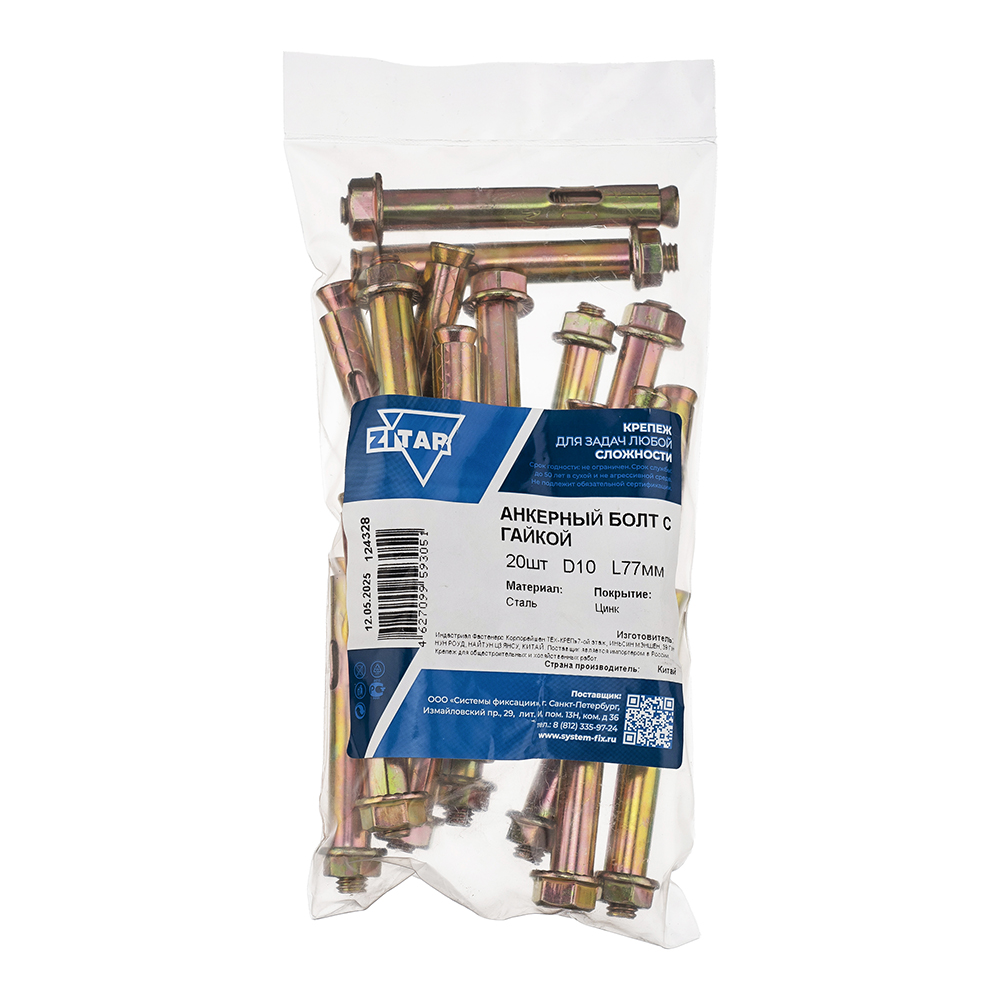

	Пакет	124328	20 шт.	1	0.806	100	370	30
	Коробка	117945	50 шт.	1	2.08002	160	80	90

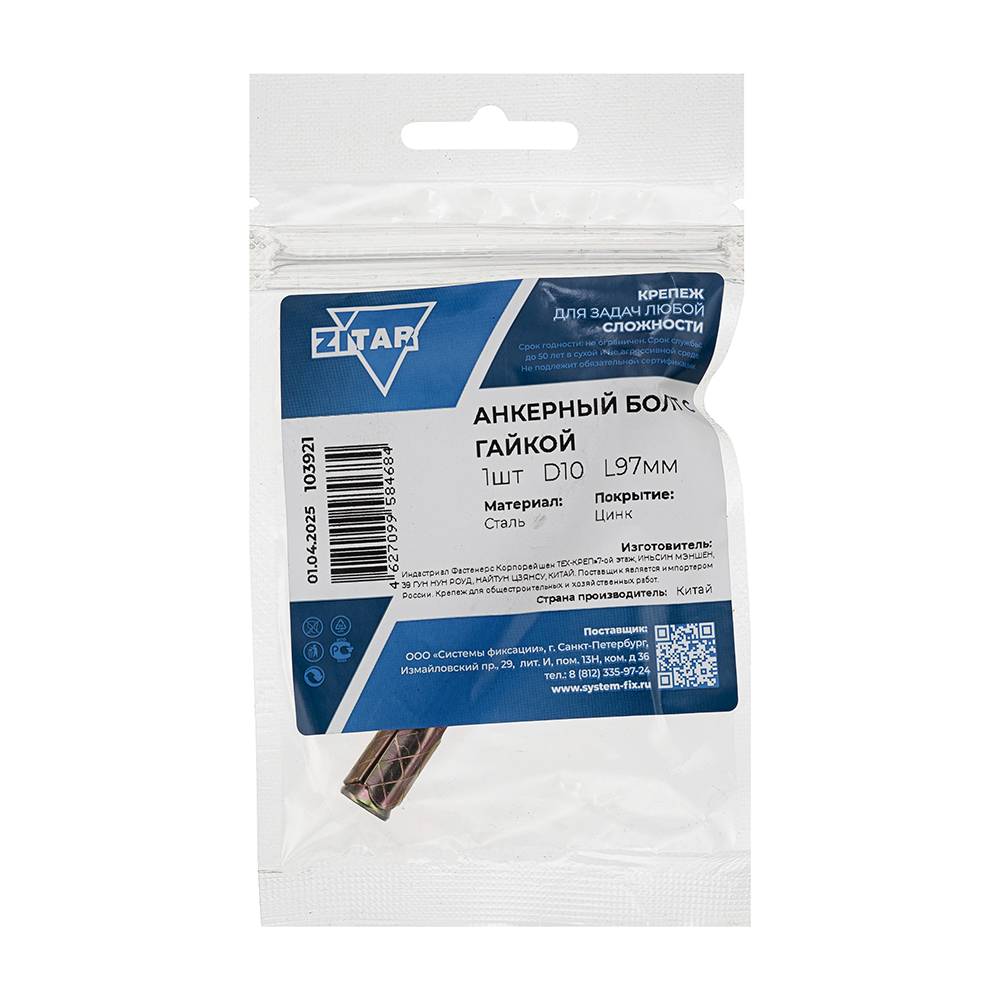

Анкерный болт с гайкой HNM

10,0

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Наклейка	154391	1 шт.	20	0.04201	97	16	16
	Пакет zip-lock	103921	1 шт.	10	0.052	90	160	10

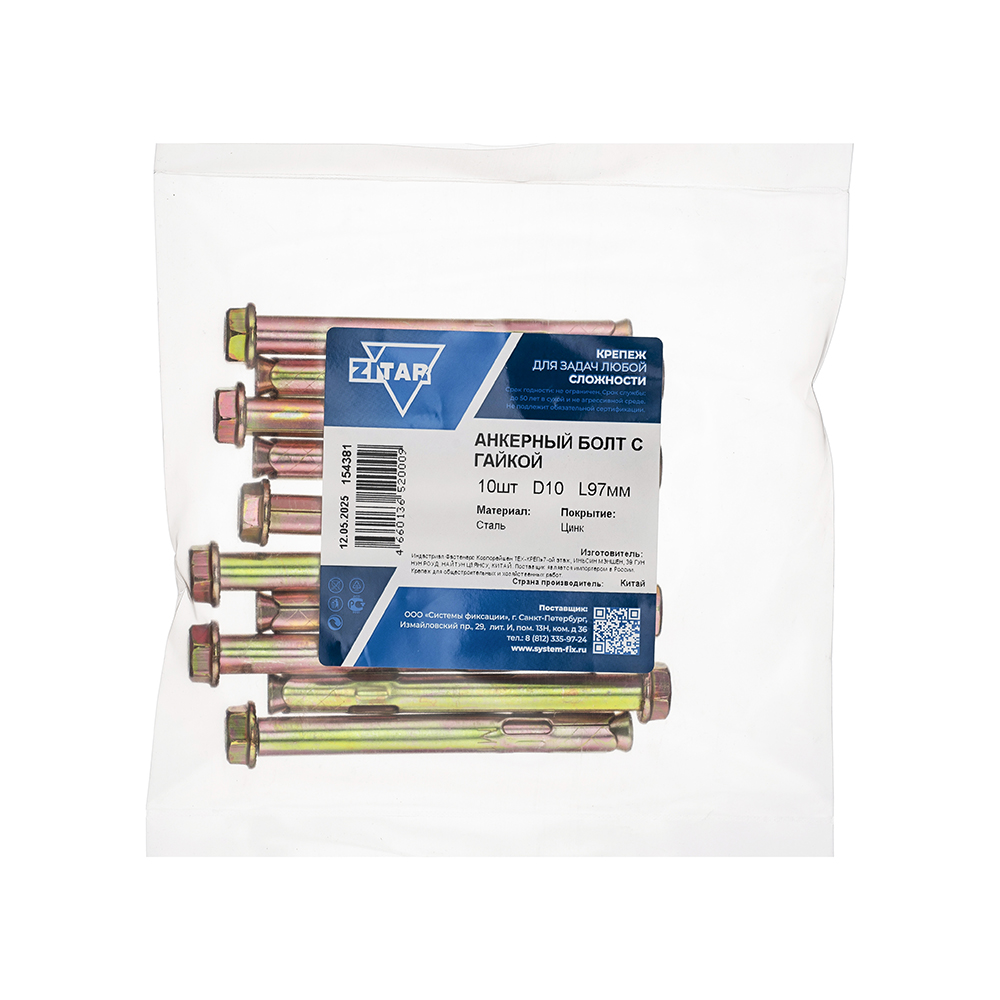

	Пакет	154381	10 шт.	1	0.80067	150	120	15
	Коробка	117946	60 шт.	1	3.10002	230	80	90

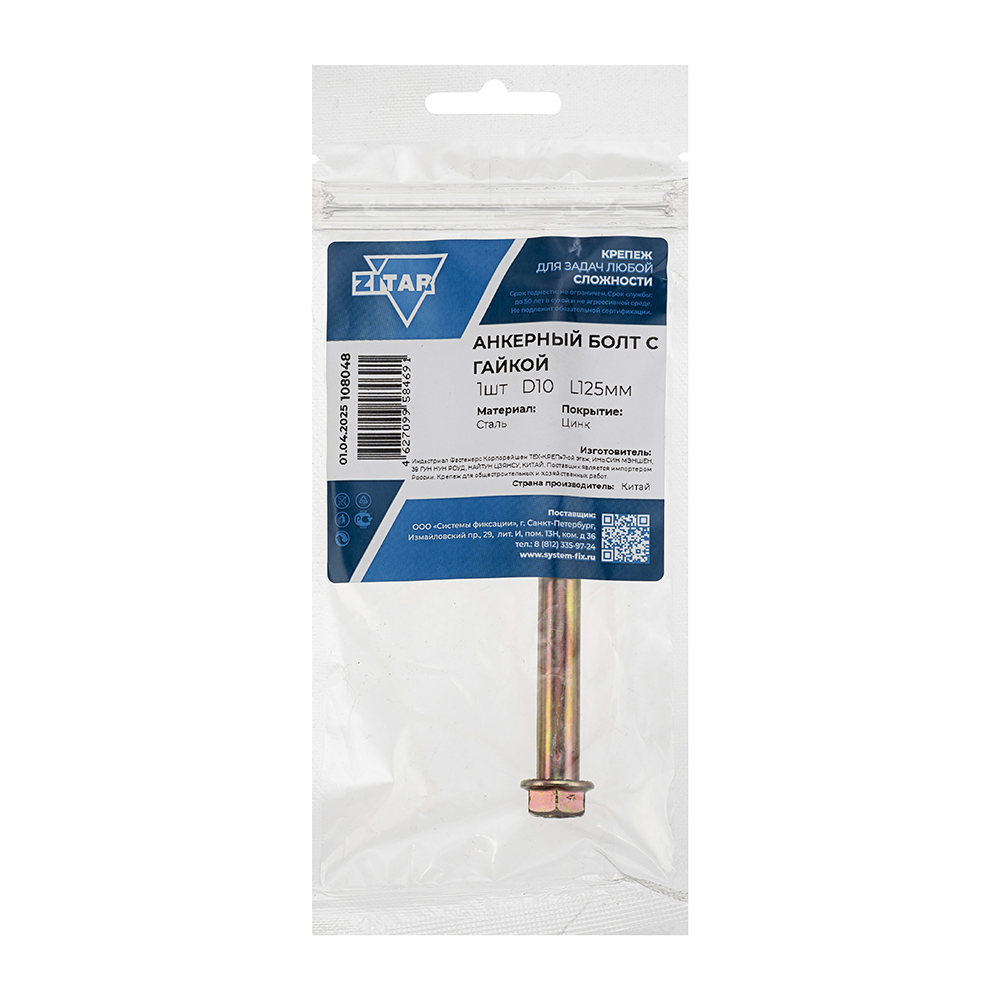

Анкерный болт с гайкой HNM

125

10,0

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Наклейка	154392	1 шт.	20	0.061	10	125	10
	Пакет zip-lock	108048	1 шт.	10	0.068	90	210	20
	Коробка	117947	30 шт.	1	1.82102	160	90	90

Анкерный болт с гайкой HNM

150

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Наклейка	154393	1 шт.	20	0.06456	150	16	16
	Коробка	117949	50 шт.	1	3.53602	320	120	60

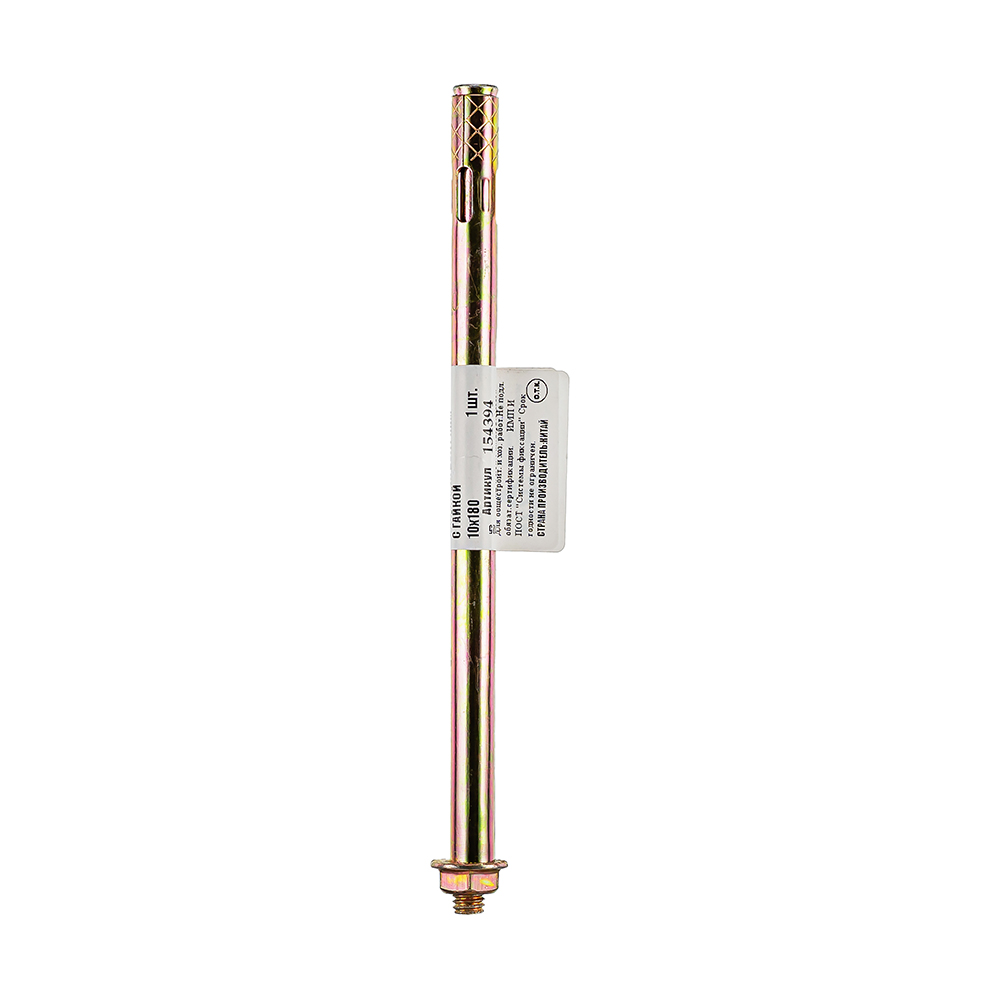

Анкерный болт с гайкой HNM

180

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Наклейка	154394	1 шт.	20	0.06856	185	15	15

Анкерный болт с гайкой HNM

200

Фото	Упаковка	Артикул	Кол-во	Кратность	Вес, кг	Длина, мм	Ширина, мм	Высота, мм
	Наклейка	155166	1 шт.	10	0.08456	200	10	10

1 2 3

Схема установки анкерного болта с гайкой ZITAR в бетонное основание:

Схема установки анкерного болта с гайкой Tech-KREP в бетонное основание

Технические характеристики

Размер анкера	6,5	8	10	12	14	16	20
Бетон В20: Расчетное усилие на вырыв N [kH]	0,7	1,4	2,1	2,8	3,1	4,2	5,6
Бетон В20: Расчетное усилие на срез Q [kH]	1,1	2,5	4,5	7,3	8	8,8	10,5
Кирпич М150: Расчетное усилие на вырыв N [kH]	0,4	0,5	0,6	0,8	0,85	0,9	—
Кирпич М150: Расчетное усилие на срез Q [kH]	0,65	1	1,2	1,6	1,7	1,8	—

Параметры монтажа

Размер анкера	6,5	8	10	12	14	16	20
Диаметр резьбы, d [мм]	М5	М6	М8	М10	М10	М12	М16
Диаметр бура, d0 [мм]	6,5	8	10	12	14	16	20
Мин. Глубина отверстия, h1 [мм]	40	50	60	70	75	80	90
Отверстие в прикрепляемой детали, df [мм]	7	9	11	13	15	17	21
Мин. Толщина материала основания, h [мм]	60	70	80	90	95	100	120
Размер гайки под ключ, s [мм]	8	10	13	15	15	19	24
Критическое расстояние до края [мм]	40	55	65	70	75	80	85
Критическое осевое расстояние [мм]	45	60	70	75	80	90	95
Момент затяжки в бетоне, Ti [Нм]	5	8	25	40	45	50	80
Момент затяжки в кирпиче, Ti [Нм]	2,5	4	12,5	20	22,5	25	—

Размеры и обозначения

Обозначение	Диаметр анкера, [мм]	Общая длина, [мм]	Толщина прикрепл. детали, [мм]
HNM 6.5x18	6,5	20	*
HNM 6.5x25	6,5	30	*
HNM 6.5x36	6,5	40	*
HNM 6.5x56	6,5	60	17
HNM 6.5x75	6,5	80	37
HNM 8x25	8	30	*
HNM 8x40	8	45	*
HNM 8x65	8	70	13
HNM 8x85	8	90	33
HNM 8x100	8	105	48
HNM 8x120	8	125	68
HNM 10x40	10	45	*
HNM 10x50	10	55	*
HNM 10x60	10	65	*
HNM 10x77	10	82	13
HNM 10x97	10	102	33
HNM 10x125	12	130	61
HNM 10x130	12	135	66
HNM 10x150	12	155	86
HNM 10x180	12	185	116
HNM 10x200	16	205	136
HNM 10x250	16	255	186
HNM 12x60	12	65	*
HNM 12x75	12	80	*
HNM 12x99	12	104	22
HNM 12x129	12	134	52
HNM 12x150	12	154	72
HNM 12x180	12	185	103
HNM 12x200	12	205	123
HNM 12x220	12	225	143
HNM 12x250	12	255	173
HNM 12x280	12	285	203
HNM 12x300	12	305	223
HNM 14x100	14	104	17
HNM 14x120	14	124	37
HNM 14x150	14	154	67
HNM 14x200	14	204	117
HNM 14x250	14	254	167
HNM 16x65	16	73	*
HNM 16x111	16	119	23
HNM 16x147	16	155	59
HNM 16x180	16	188	92
HNM 16x200	16	208	112
HNM 16x220	16	228	132
HNM 16x250	16	258	162
HNM 16x300	16	308	212
HNM 16x350	16	358	262
HNM 16x400	16	408	312
HNM 16x450	16	458	362
HNM 20x75	20	86	*
HNM 20x107	20	120	15
HNM 20x151	20	162	57
HNM 20x200	20	211	106
HNM 20x250	20	261	156
HNM 20x300	20	311	206
HNM 20x350	20	361	256
HNM 20x400	20	411	306

Характеристики

Тип покрытия Цинковое
Цвет Желтый цинк
Страна производства Китай
Бренд ZITAR
Материал Углеродистая сталь

Файлы для скачивания

Отказное письмо ZITAR.pdf Сертификат соответствия РОСС RU.32001.04ИБФ1.ОСП28.63798.pdf
