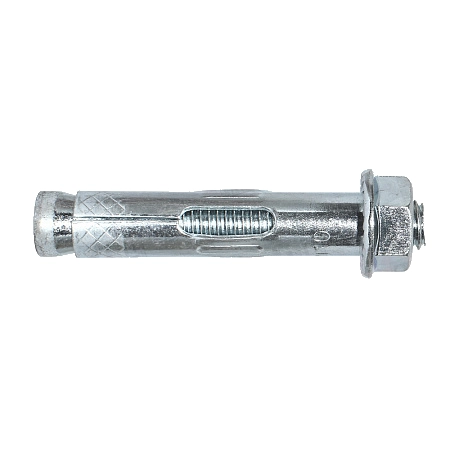

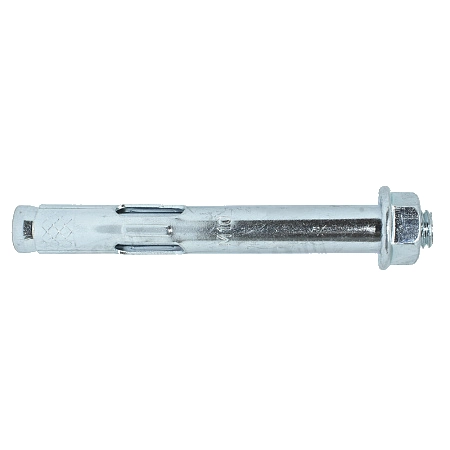

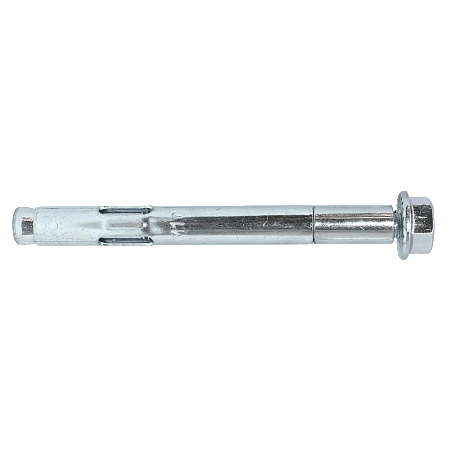

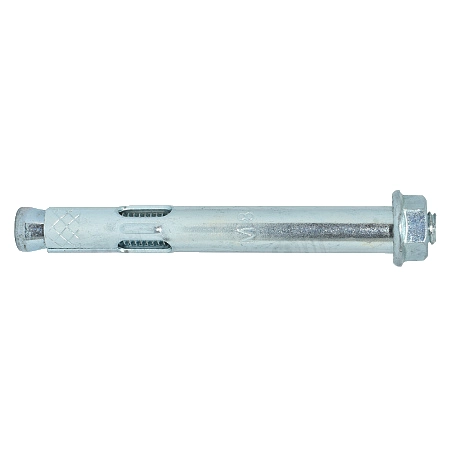

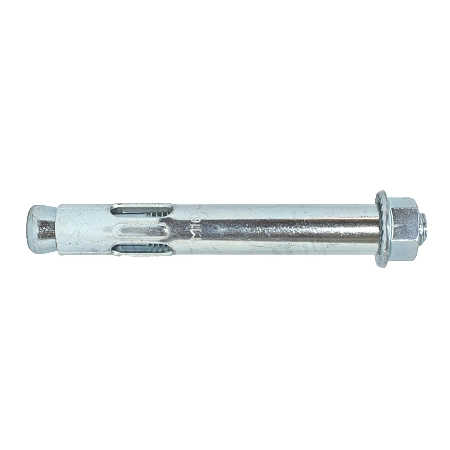

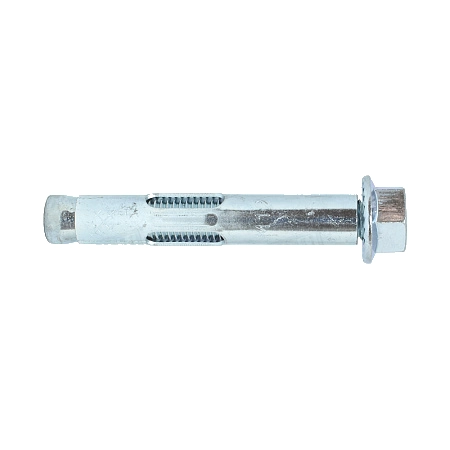

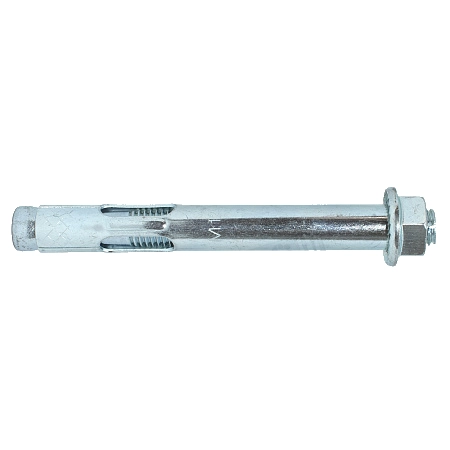

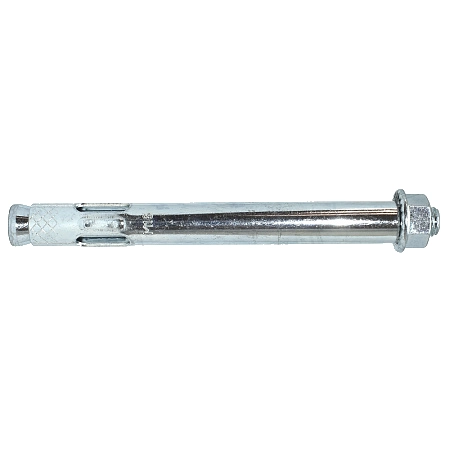

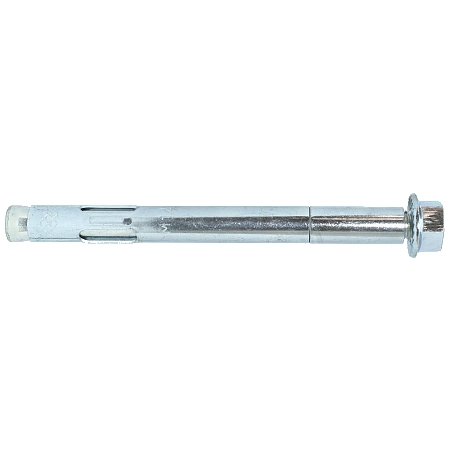

Анкерные болты с гайкой Tecfi AW
Анкерные болты с гайкой Tecfi AW
- Область применения: монтаж консолей, кронштейнов, подвесных конструкций, кабельных лотков, осветительных систем, систем водоснабжения и канализации, различных ограждений.
- Материал применения: полнотелый кирпич, бетон, природный камень.
- Способ установки: предварительный и сквозной монтаж.
- Материал: углеродистая сталь с антикоррозийным цинковым покрытием.
- Особенности: фланцевая гайка, которой комплектуется данный болт, обеспечивает надежную фиксацию крепления, предотвращает самопроизвольное откручивание. Анкерный болт устанавливается в предварительно просверленное отверстие с помощью молотка, затяжка осуществляется вручную с применением накидного гаечного ключа.

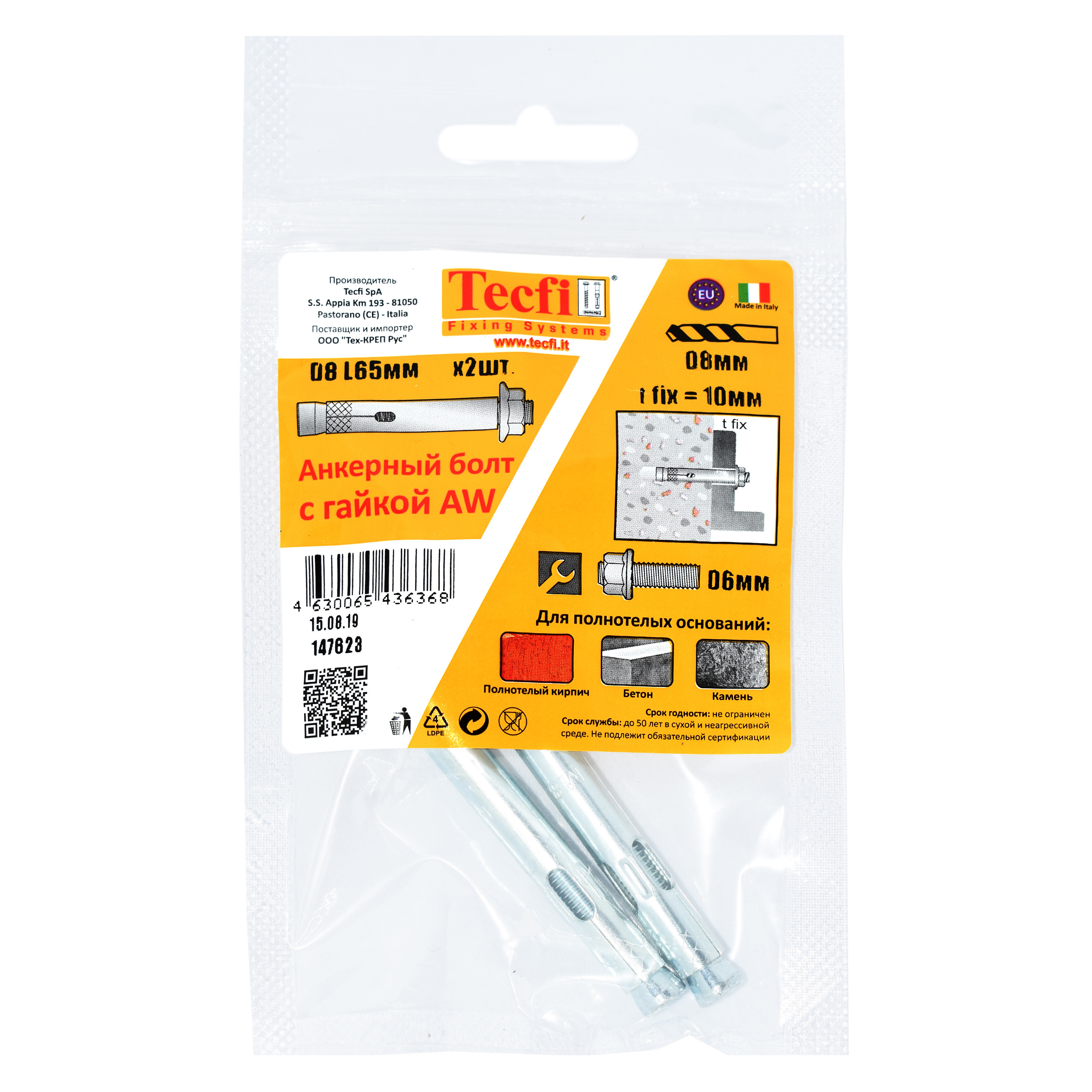

Анкерный болт с гайкой AW
8,0
65
10

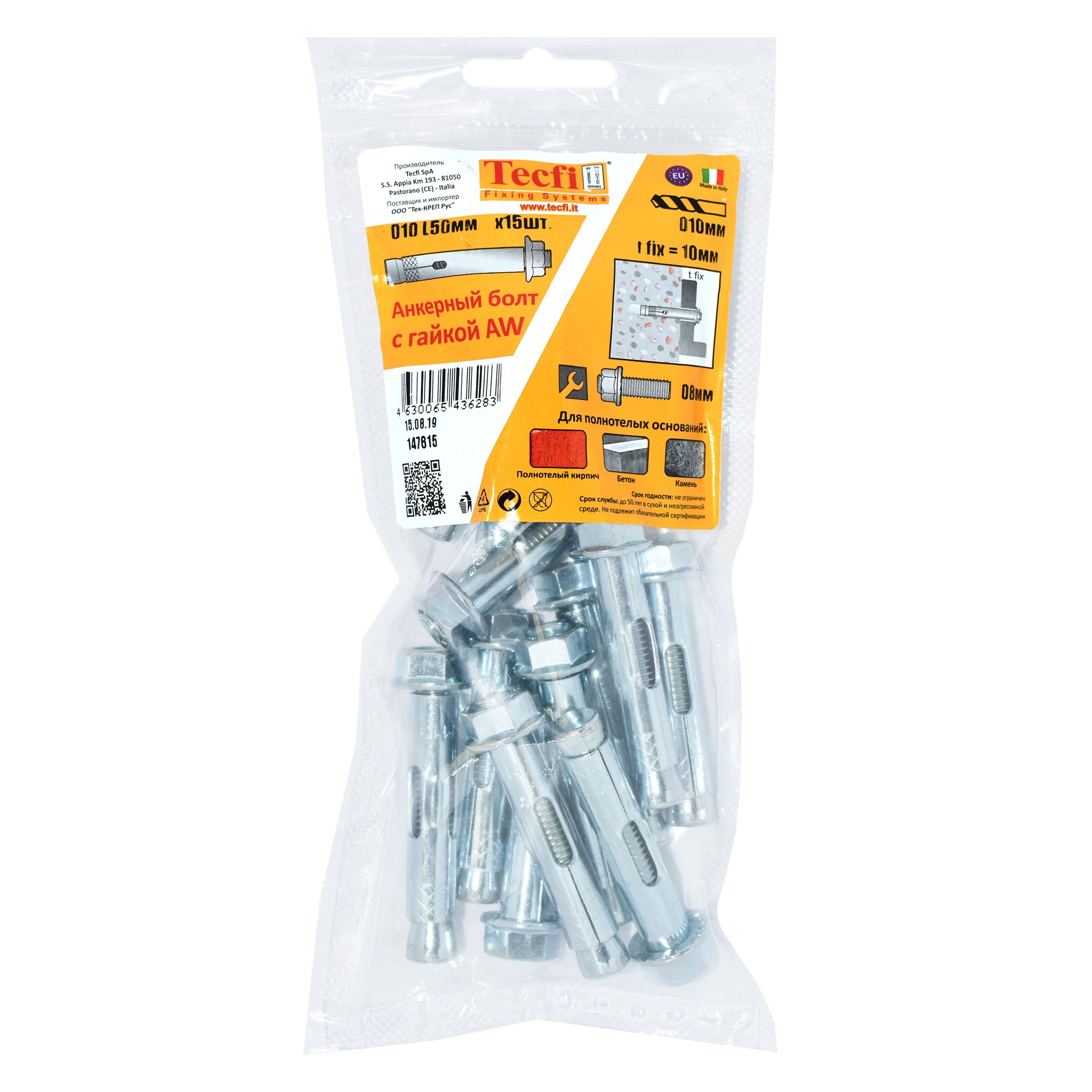

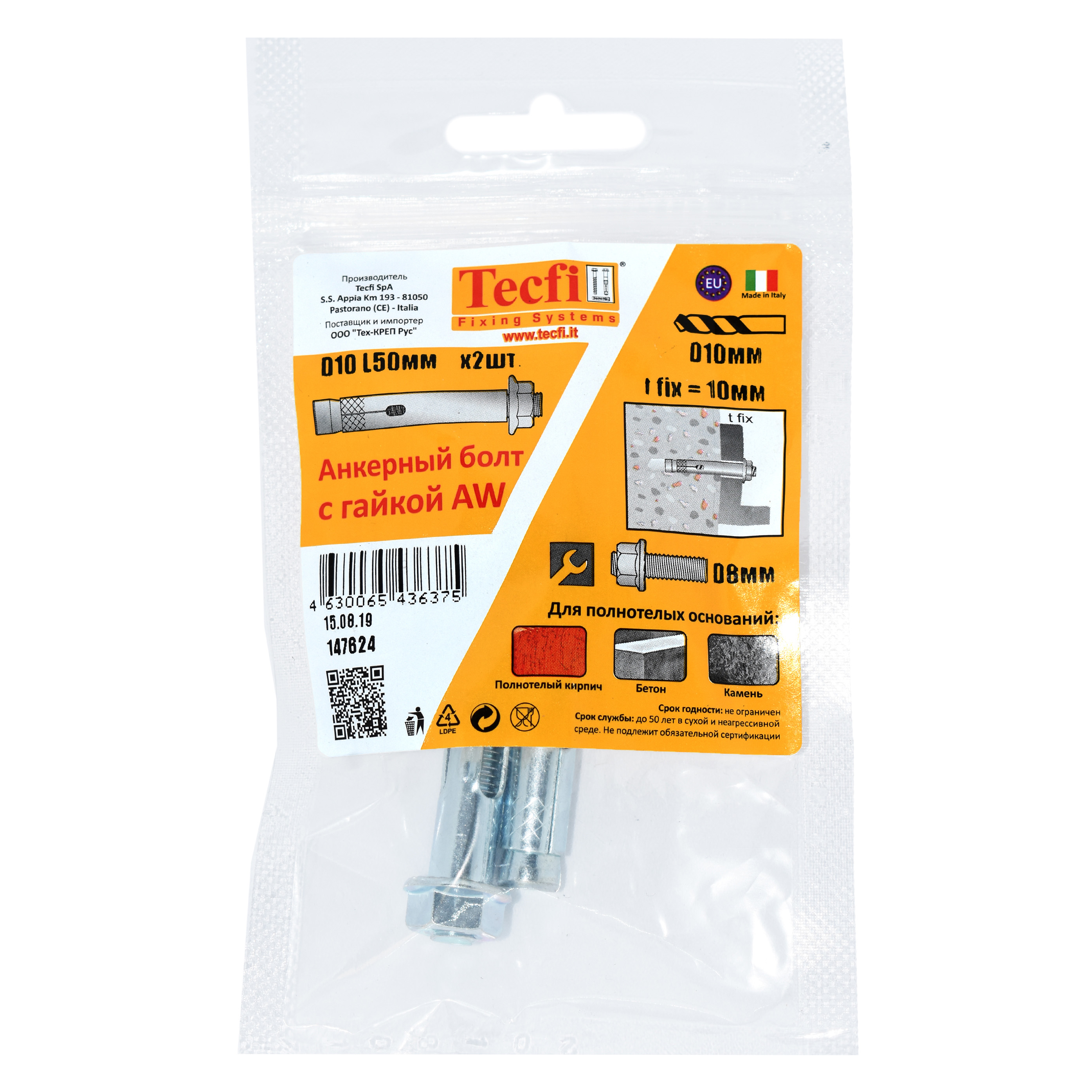

Анкерный болт с гайкой AW
10,0
50
10
Анкерный болт с гайкой AW
10,0
77
15

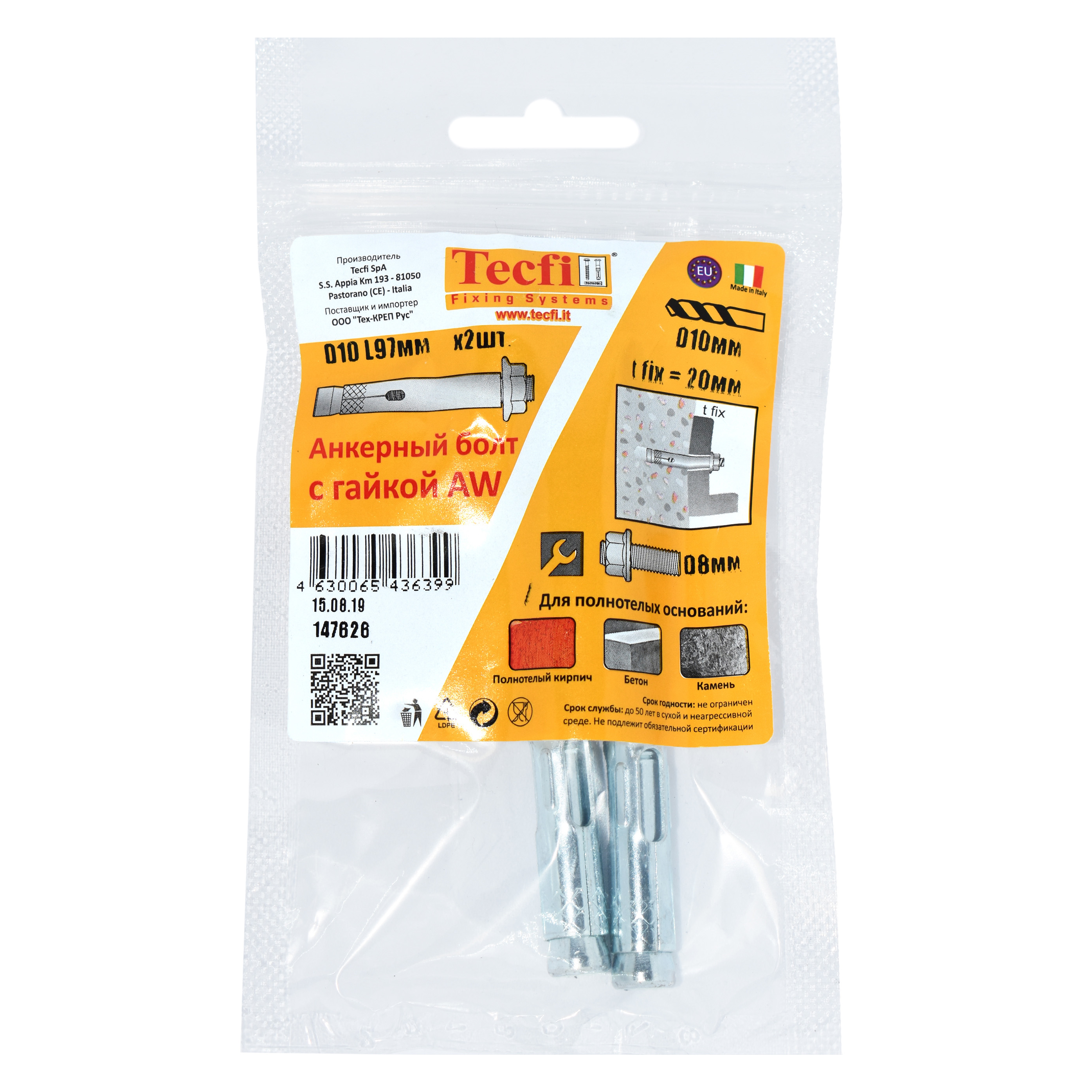

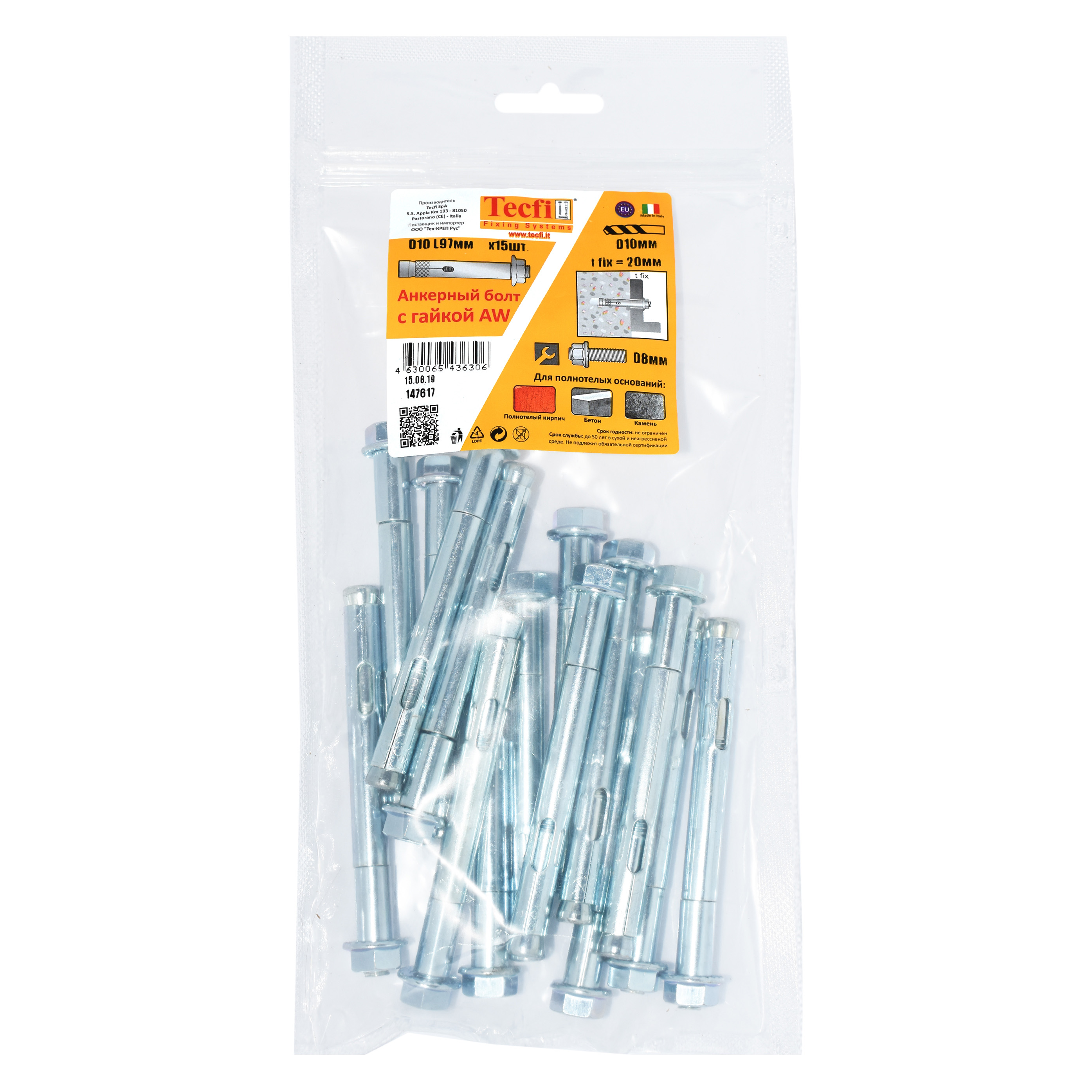

Анкерный болт с гайкой AW
10,0
97
20

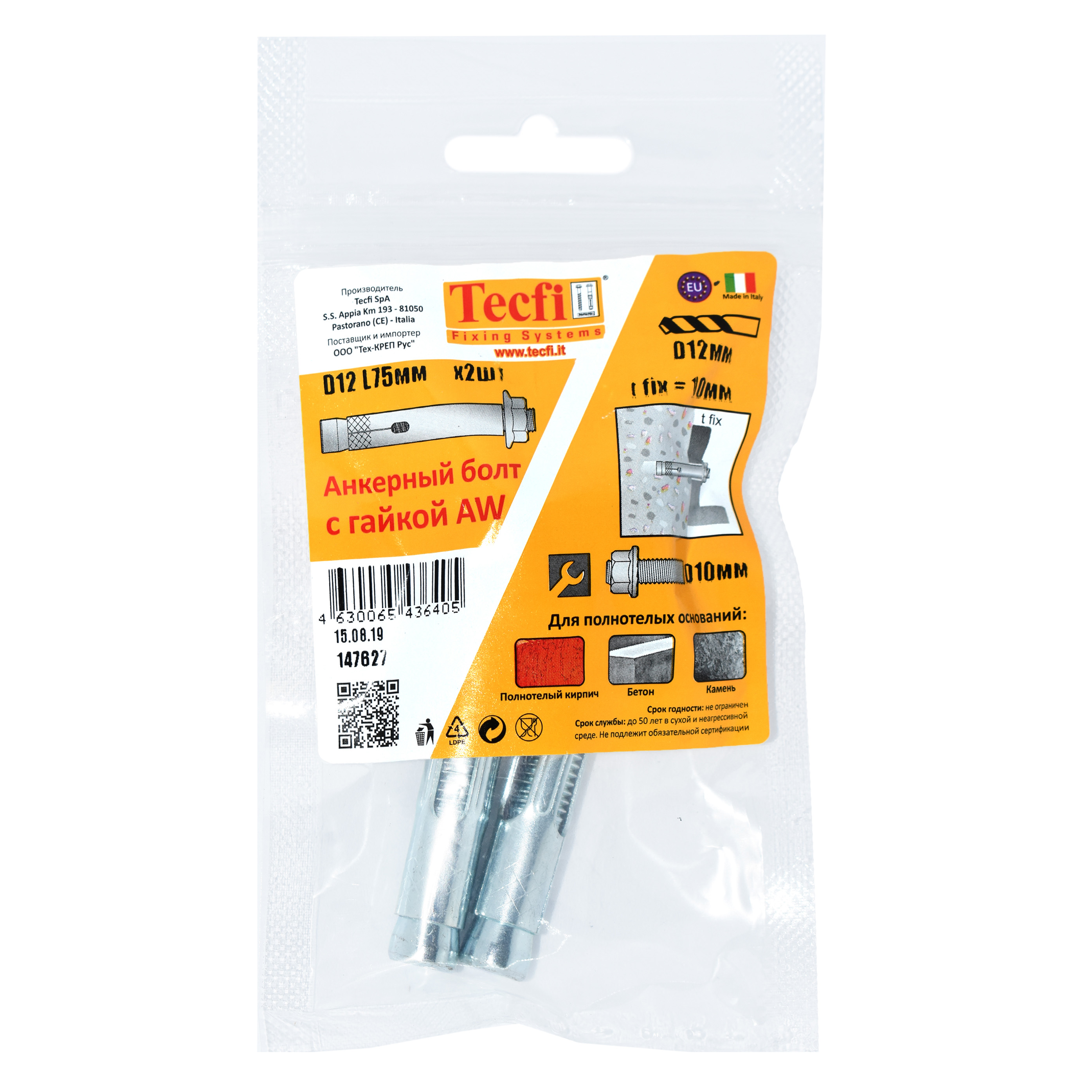

Анкерный болт с гайкой AW
12,0
75
10

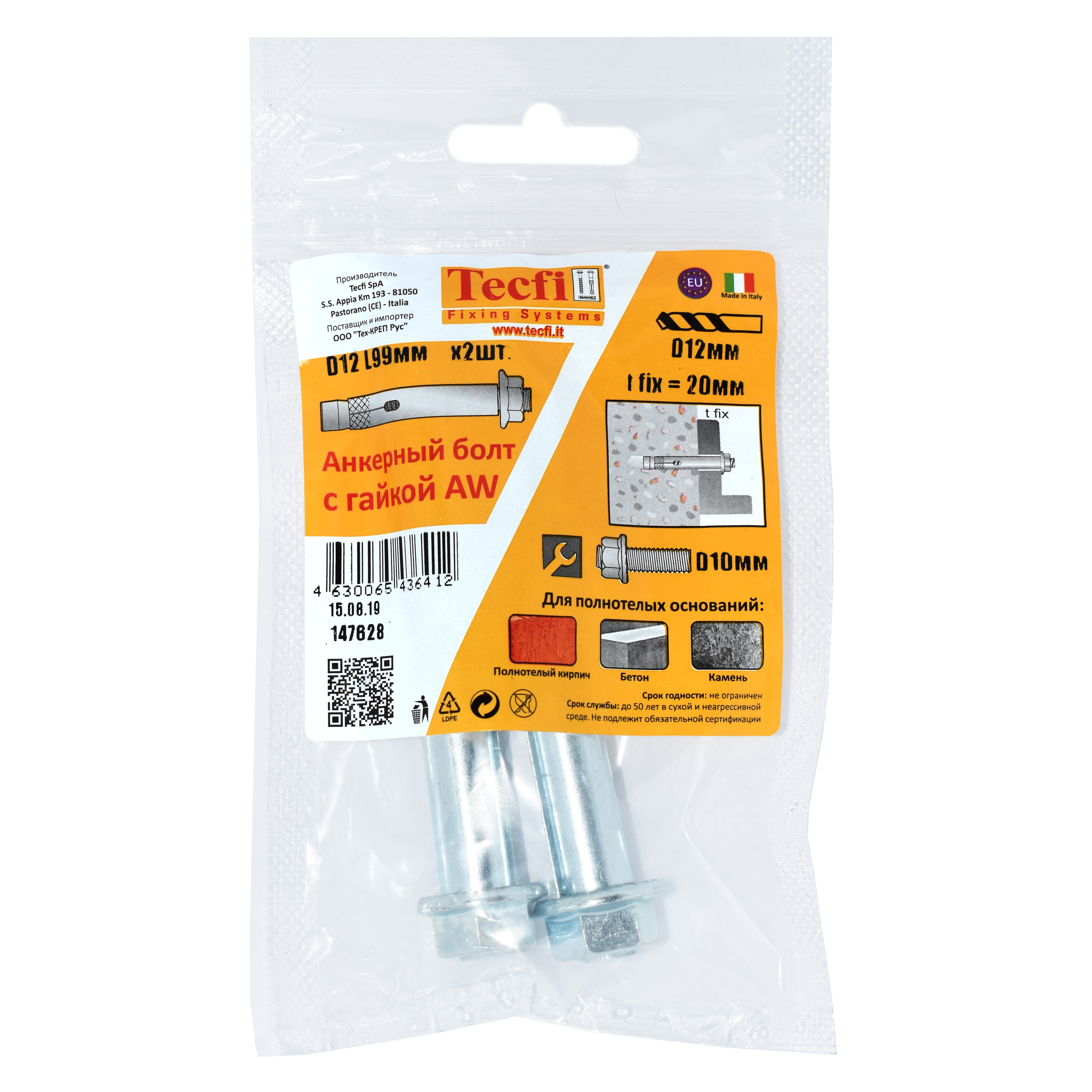

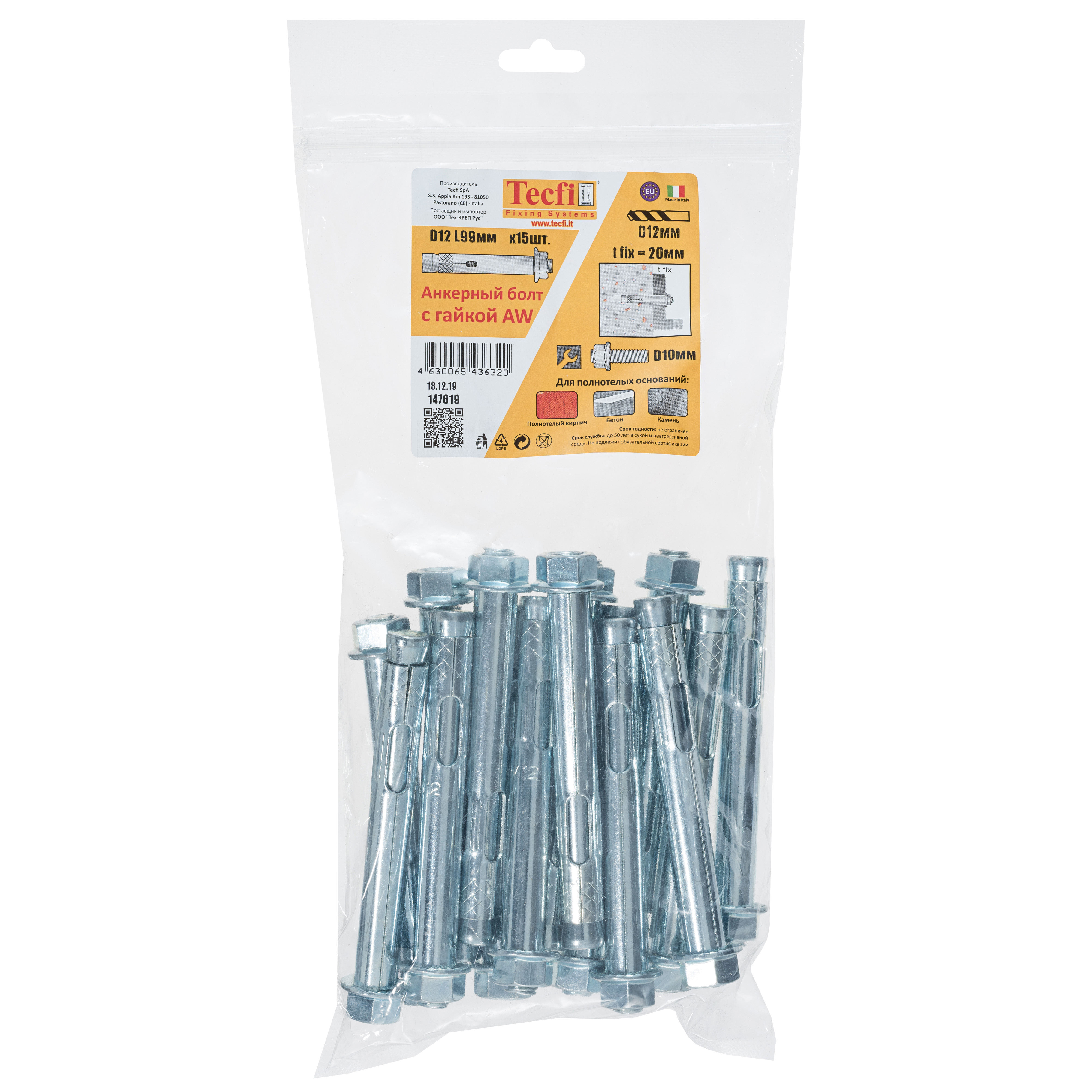

Анкерный болт с гайкой AW
12,0
99
20

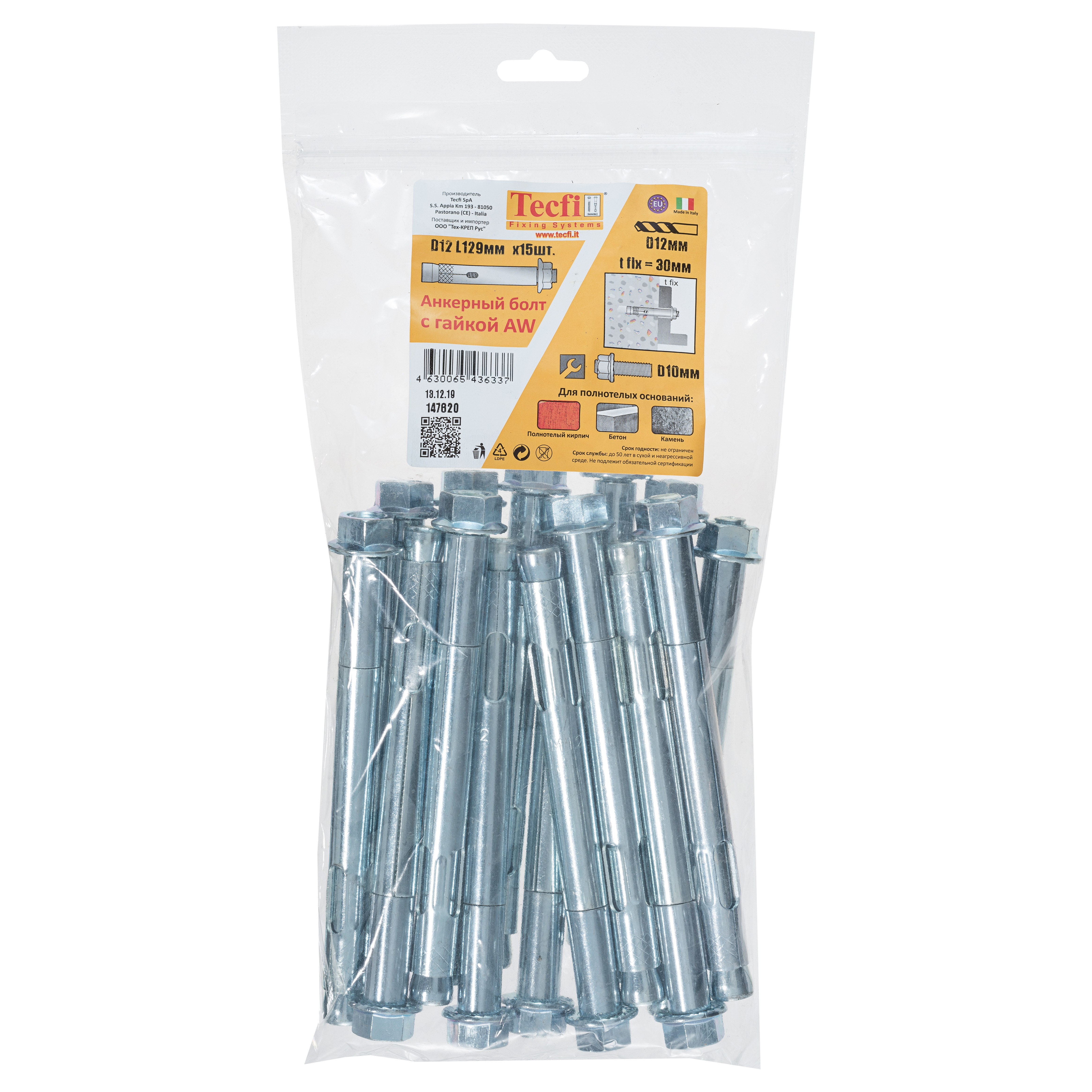

Анкерный болт с гайкой AW
12,0
129
30
Анкерный болт с гайкой AW
16,0
111
20
Схема монтажа
Технические данные и результаты испытаний анкеров AW в бетоне без трещин С20/25
Технические данные и результаты испытаний анкеров AW в бетоне без трещин С20/25| Обозначение |
Диаметр анкера dnom (мм) |
Длина анкера It (мм) |
Диаметр винта M (мм) |
Длина винта Iv (мм) |
SW (мм) |
tfix (мм) |
d0 (мм) |
h1 (мм) |
hmin (мм) |
| Ø 8 | |||||||||
| AW 8х65/10 | 8 | 65 | 6 | 73 | 10 | 10 | 8 | 80 | 100 |
| Ø 10 | |||||||||
| AW 10х50/10 | 10 | 50 | 8 | 58 | 13 | 10 | 10 | 70 | 70 |
| AW 10х77/15 | 10 | 77 | 8 | 85 | 13 | 15 | 10 | 100 | 120 |
| AW 10х97/20 | 10 | 97 | 8 | 105 | 13 | 20 | 10 | 120 | 150 |
| Ø 12 | |||||||||
| AW 12х75/10 | 12 | 75 | 10 | 85 | 15 | 10 | 12 | 100 | 120 |
| AW 12х99/20 | 12 | 99 | 10 | 108 | 15 | 20 | 12 | 125 | 150 |
| AW 12х129/30 | 12 | 129 | 10 | 138 | 15 | 30 | 12 | 155 | 190 |
| Ø 16 | |||||||||
| AW 16х111/20 | 16 | 111 | 12 | 123 | 18 | 20 | 16 | 140 | 170 |
| AW 16х147/30 | 16 | 147 | 12 | 160 | 18 | 30 | 16 | 180 | 210 |
| Обозначение |
hnom (мм) |
hef (мм) |
df (мм) |
Tinst (Н·м) |
cmin (мм) |
smin (мм) |
ccr (мм) |
scr (мм) |
Нагрузка на вырыв (кН) |
| Ø 8 | |||||||||
| AW 8х65/10 | 55 | 50 | 9 | 15 | 62,5 | 100 | 75 | 150 | 4,28 |
| Ø 10 | |||||||||
| AW 10х50/10 | 40 | 35 | 12 | 25 | 44 | 70 | 52,5 | 105 | - |
| AW 10х77/15 | 65 | 60 | 12 | 25 | 75 | 120 | 90 | 180 | 7,20 |
| AW 10х97/20 | 80 | 75 | 12 | 25 | 94 | 150 | 112,5 | 225 | 8,16 |
| Ø 12 | |||||||||
| AW 12х75/10 | 65 | 60 | 14 | 35 | 75 | 120 | 90 | 180 | 8,64 |
| AW 12х99/20 | 80 | 75 | 14 | 35 | 94 | 150 | 112,5 | 225 | 12,24 |
| AW 12х129/30 | 100 | 95 | 14 | 35 | 119 | 190 | 142,5 | 285 | 13,80 |
| Ø 16 | |||||||||
| AW 16х111/20 | 90 | 85 | 18 | 45 | 106 | 170 | 127,5 | 255 | 18,72 |
| AW 16х147/30 | 110 | 105 | 18 | 45 | 131 | 210 | 157,5 | 315 | 20,28 |
Характеристики
- Тип резьбы Метрическая
- Тип покрытия Цинковое
- Цвет Цинк
- Страна производства Италия
- Бренд Tecfi
- Материал Углеродистая сталь
