Гайки мебельные забивные DIN 1624
Гайки мебельные забивные DIN 1624
- Область применения: применяется при изготовлении декоративной и мягкой мебели для надежного скрепления элементов конструкций из древесины. Используется совместно с болтами, винтами и шпильками. Перед установкой необходимо просверлить отверстие по внешнему диаметру гайки.

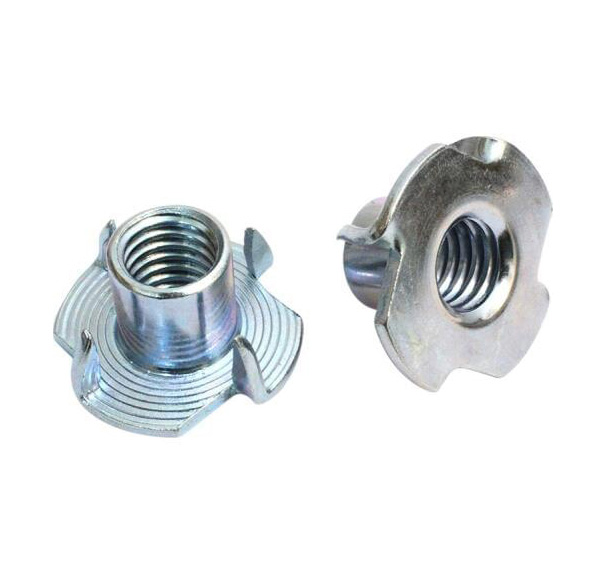

- Конструкция: состоит из следующих частей: фланец с 4-мя заостренными выступами и цилиндрическая втулка с внутренней метрической резьбой.
- Материал: углеродистая сталь с антикоррозионным цинковым покрытием.
- Особенности: специальные заостренные выступы на фланце предотвращают проворачивание гайки, тем самым обеспечивают надежную фиксацию в материале основания.
Гайка мебельная забивная DIN 1624
М4
5,0
Цинк
Гайка мебельная забивная DIN 1624
М5
6,3
Цинк
Гайка мебельная забивная DIN 1624
М6
7,3
Цинк
Гайка мебельная забивная DIN 1624
М8
9,7
Цинк
- Тип резьбы Метрическая
- Материал Углеродистая сталь
- Тип покрытия Цинковое
- Бренд Tech-KREP

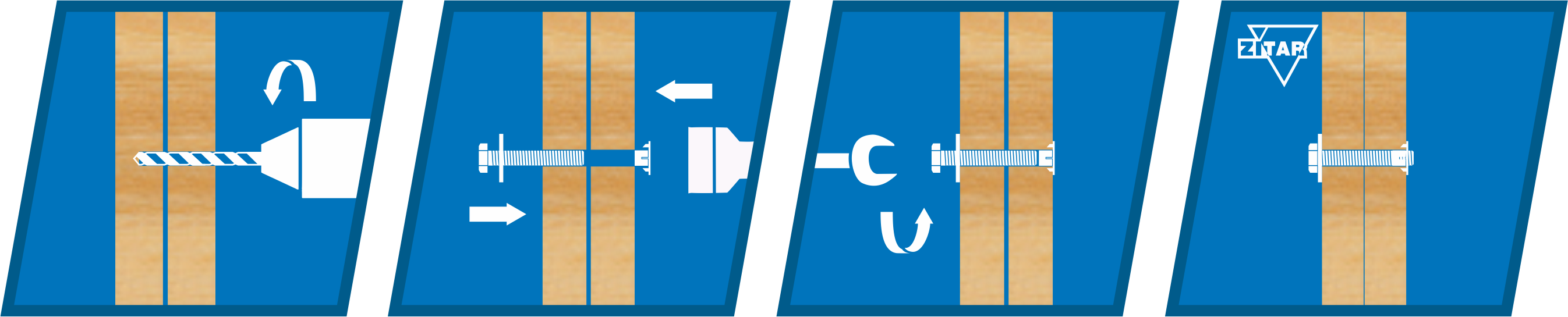

Схема установки гайки мебельной забивной DIN 1624 Tech-KREP:
Таблица размеров гаек мебельных забивных DIN 1624:
d - номинальный диаметр резьбы
d2 - наружный диаметр резьбовой части
l - высота гайки
а - высота зуба (уса)
b - наружный диаметр гайки
Таблица размеров гаек мебельных забивных DIN 1624:
d | d2 | l | a | b |
M4 |
5 |
6 |
5.5 |
15 |
M5 |
6.3 |
8 |
5.5 |
17 |
M6 |
7.3 |
9 | 7 | 19 |
М6 |
7.5 |
12 |
8.5 |
19 |
М8 |
9.7 |
11 |
7.5 |
22 |
M8 |
9.9 |
15 |
9.5 |
22 |
M10 |
11.9 |
13 | 10 | 25 |
d - номинальный диаметр резьбы
d2 - наружный диаметр резьбовой части
l - высота гайки
а - высота зуба (уса)
b - наружный диаметр гайки
