Схема крепления изделия к бетонному основанию дюбелем универсальным Tecfi:

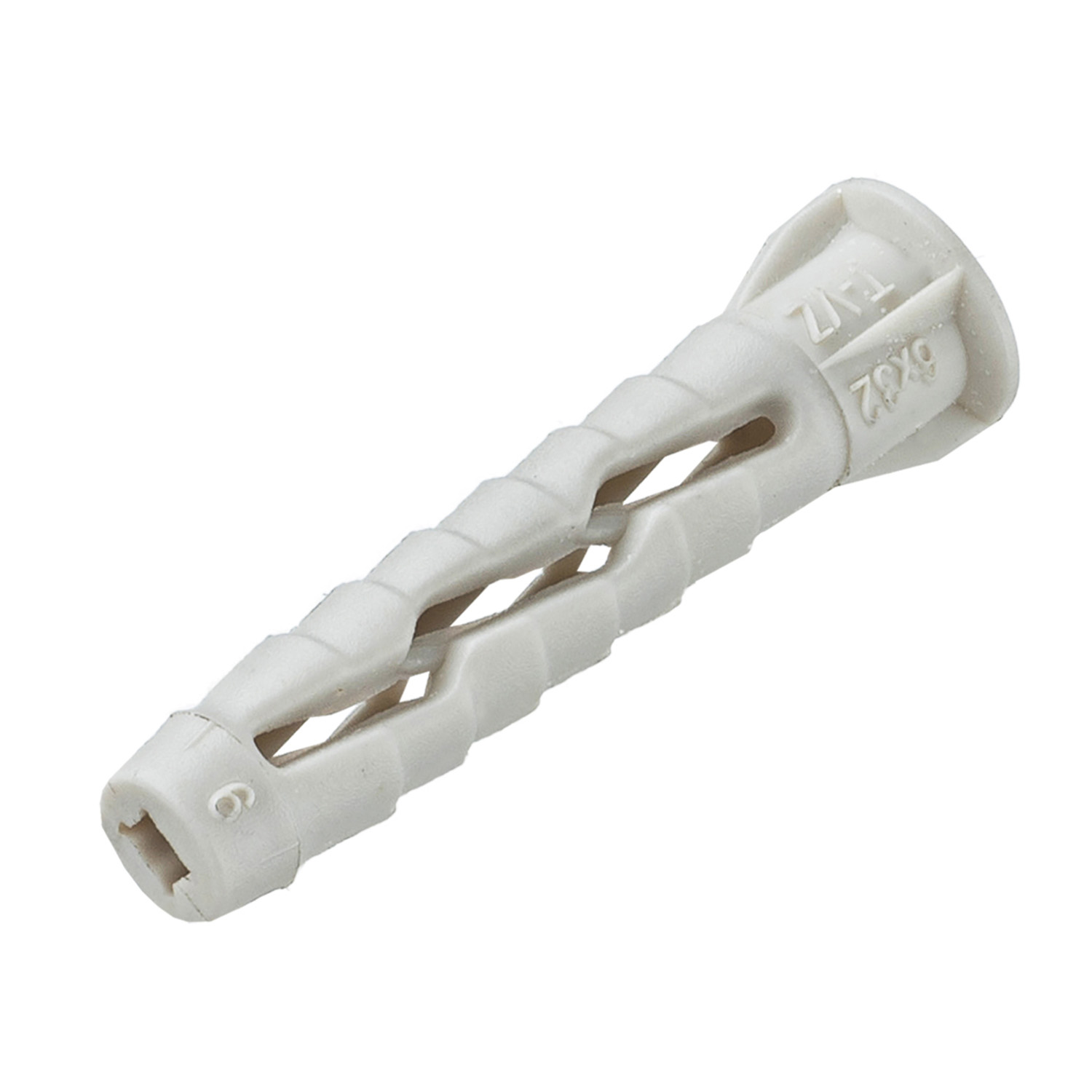

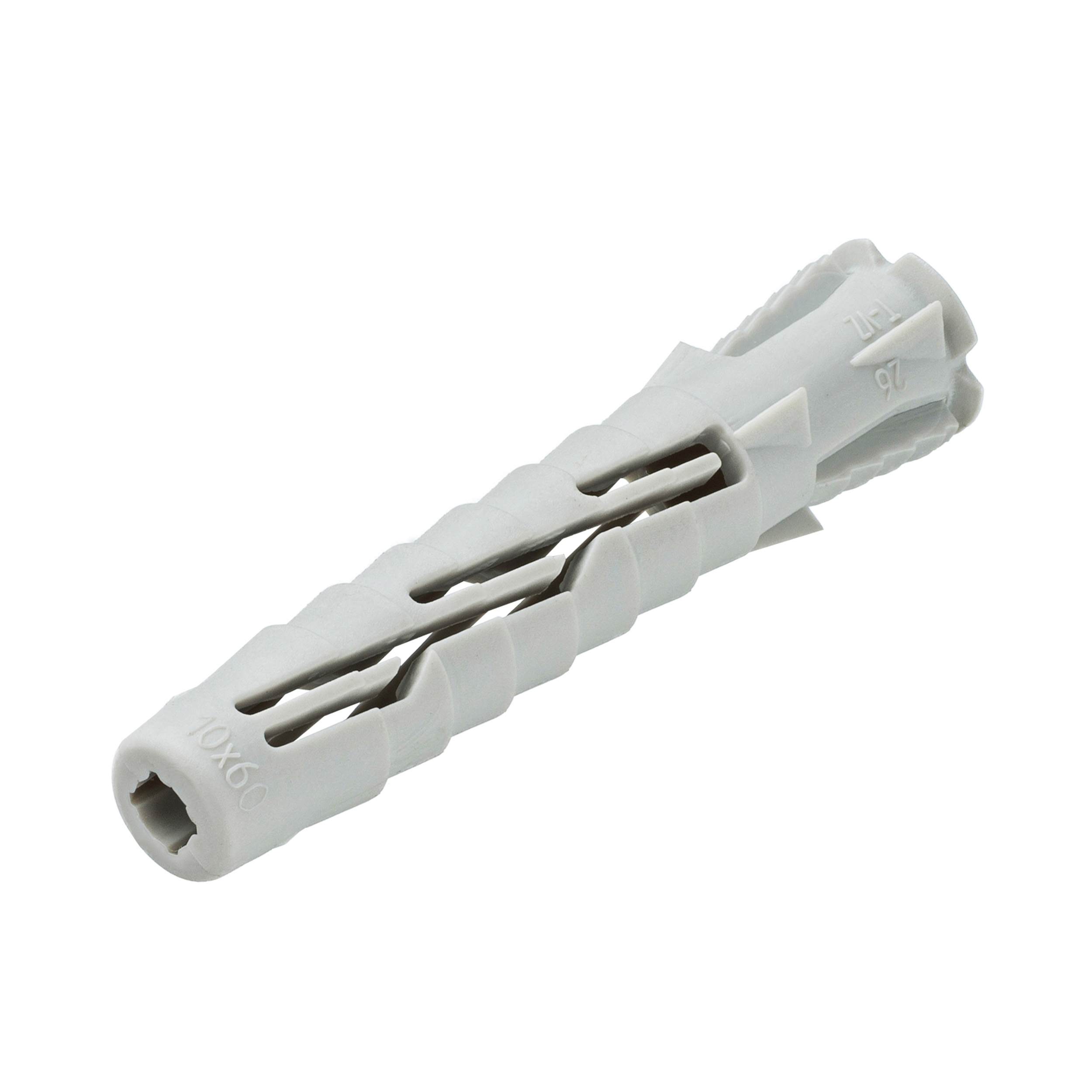

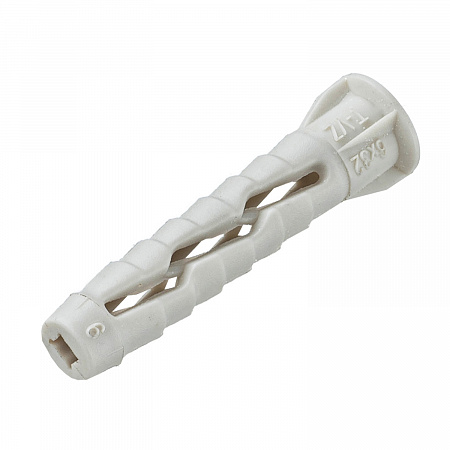

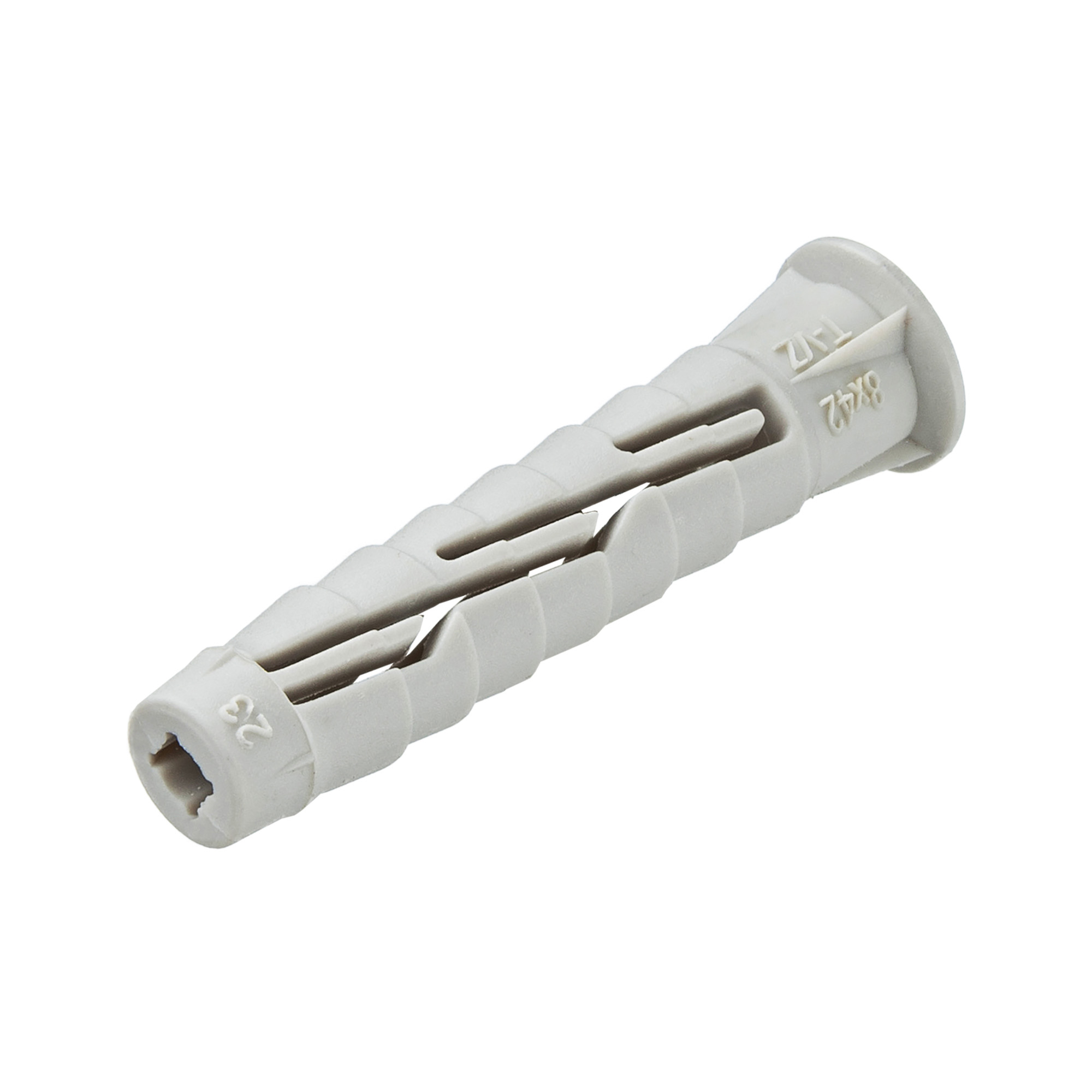

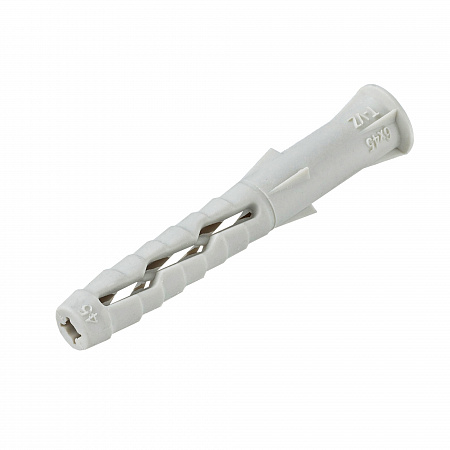

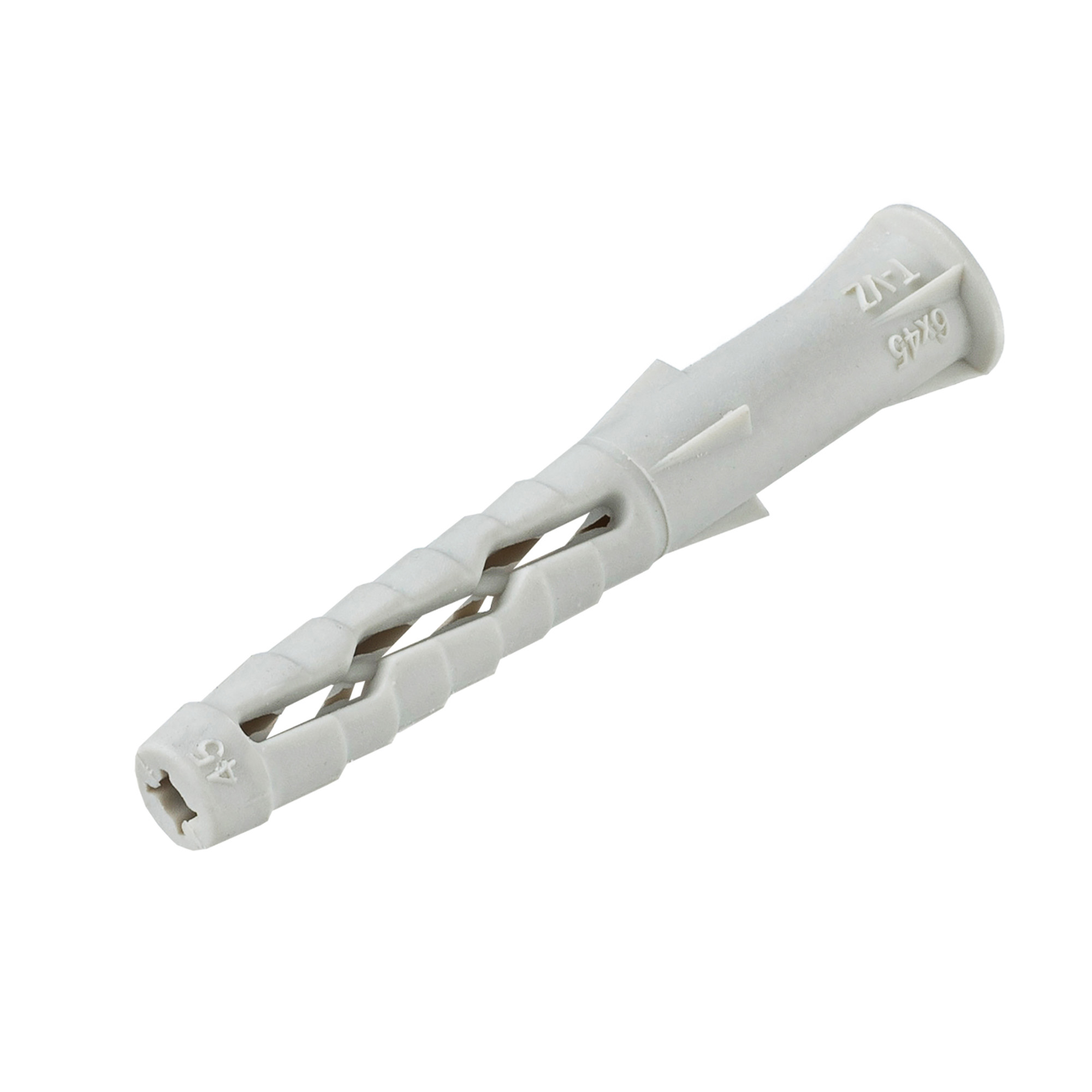

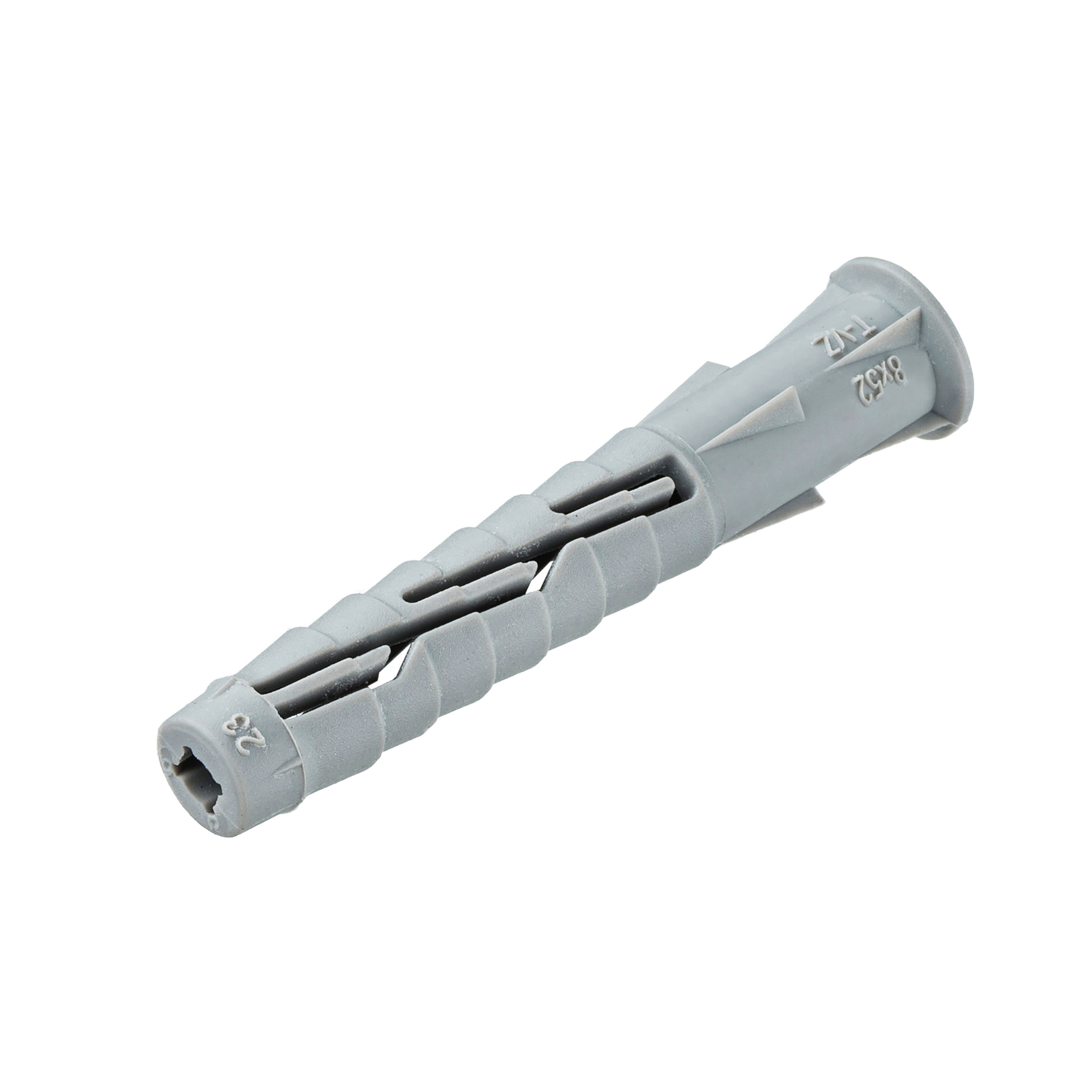

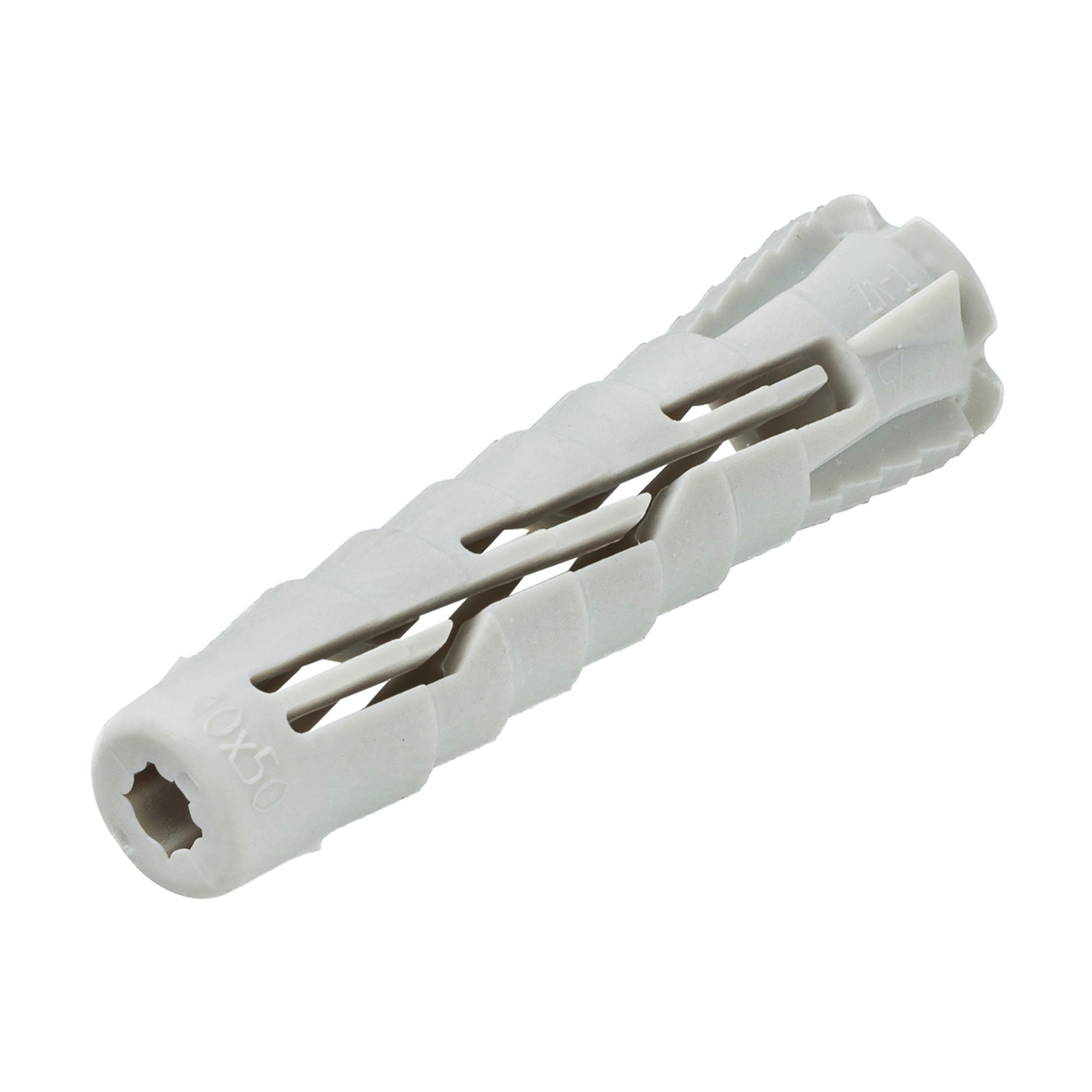

Технические данные дюбелей VZ

Обозначение	dnom (мм)	It (мм)	M (мм)	Iv (мм)	tfix (мм)	d0 (мм)	h1 (мм)	hmin (мм)	ht (мм)	hnom = hef (мм)	df (мм)	Im (PZ)	cmin (мм)	smin (мм)
VZ 6х32	6	32	4,5	45	10	6	50	60	8	32	5,5	2	60	60
VZ 6х45	6	45	4,5	55	5	6	60	80	21	45	5,5	2	60	60
VZ 8х42	8	42	5	50	5	8	60	75	9	42	6	2	80	80
VZ 8х52	8	52	5	60	5	8	70	100	19	52	6	2	80	80
VZ 10х50	10	50	6	60	5	10	70	100	10	50	7	2	90	90
VZ 10х60	10	60	6	70	5	10	80	110	20	60	7	2	90	90
VZ 12х60	12	60	8	70	5	12	80	110	11	60	9	2	100	100
VZ 14х70	14	70	10	80	5	14	90	120	12	70	12	2	120	120
VZ 14х100	14	100	10	120	5	14	130	160	22	100	12	2	120	120

1) Для установки в твердые материалы необходимо просверлить отверстие в режиме сверления с ударом. Для установки в перфорированные и пустотелые материалы необходимо просверлить отверстие в безударном режиме.
2) Значение, которое должно быть соблюдено при установке в материалы с большими полостями.
3) Минимальные расстояния при установке в бетон с классом прочности ≥ С20/25.

Максимальная рабочая нагрузка (кг)

Обозначение	Бетон	Пустотелый кирпич	Гипсо- картон 12 мм	Полно- телый кирпич	Туф	Автоклав- ный газобетон	Бетонный блок пустотелый
VZ 6х32	40	30	15	20	6	-	-
VZ 6х45	40	30	-	20	6	6	30
VZ 8х42	50	40	15	25	8	6	-
VZ 8х52	50	40	-	25	8	6	30
VZ 10х50	60	35	15	30	10	20	-
VZ 10х60	60	35	-	30	10	20	30
VZ 12х60	85	60	-	45	12	35	35
VZ 14х70	120	70	-	80	40	40	-
VZ 14х100	120	70	-	80	40	40	-
