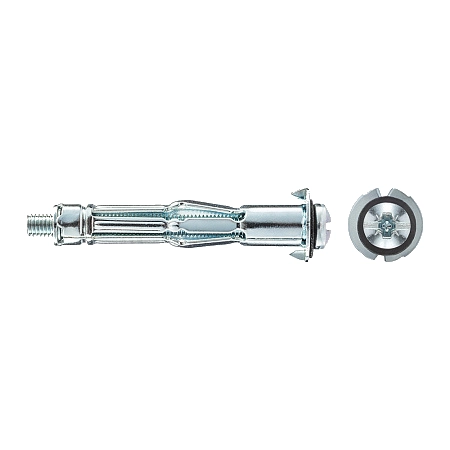

Анкеры (дюбели) Молли HP Tecfi
Анкеры (дюбели) Молли HP Tecfi
- Область применения: крепление кронштейнов, элементов мебели и декора, карнизов для штор, светильников. Рекомендуются для закрепления плоских деталей и конструкций (перфорированные пластины, кронштейны, крепления под настенные светильники).
- Материал применения: гипсокартонные листы (ГКЛ), гипсоволокнистые листы (ГВЛ), древесно-стружечным плиты (ДСП), фанера.
- Материал: углеродистая сталь с антикоррозионным элеткрооцинкованным защитным покрытием CrVI Free.
- Особенности: предназначены для предварительного монтажа. Устанавливаются в заранее просверленное отверстие. Во время установки металлическая гильза анкера, которая имеет множество прорезей, складывается "зонтиком" и образует внешний упор со стенкой основания. Благодаря ребрам жесткости лопасти анкера при раскрытии имеют правильную форму, надежно фиксируя крепление в материале. Заостренные выступы вокруг кромки анкерной гильзы дюбеля врезаются в листовой строительный материал, предотвращая проворачивание в нём и обеспечивая надежное крепление. Длина дюбеля подбирается исходя из толщины основания.
Анкер Молли HP
М5
37
6-10

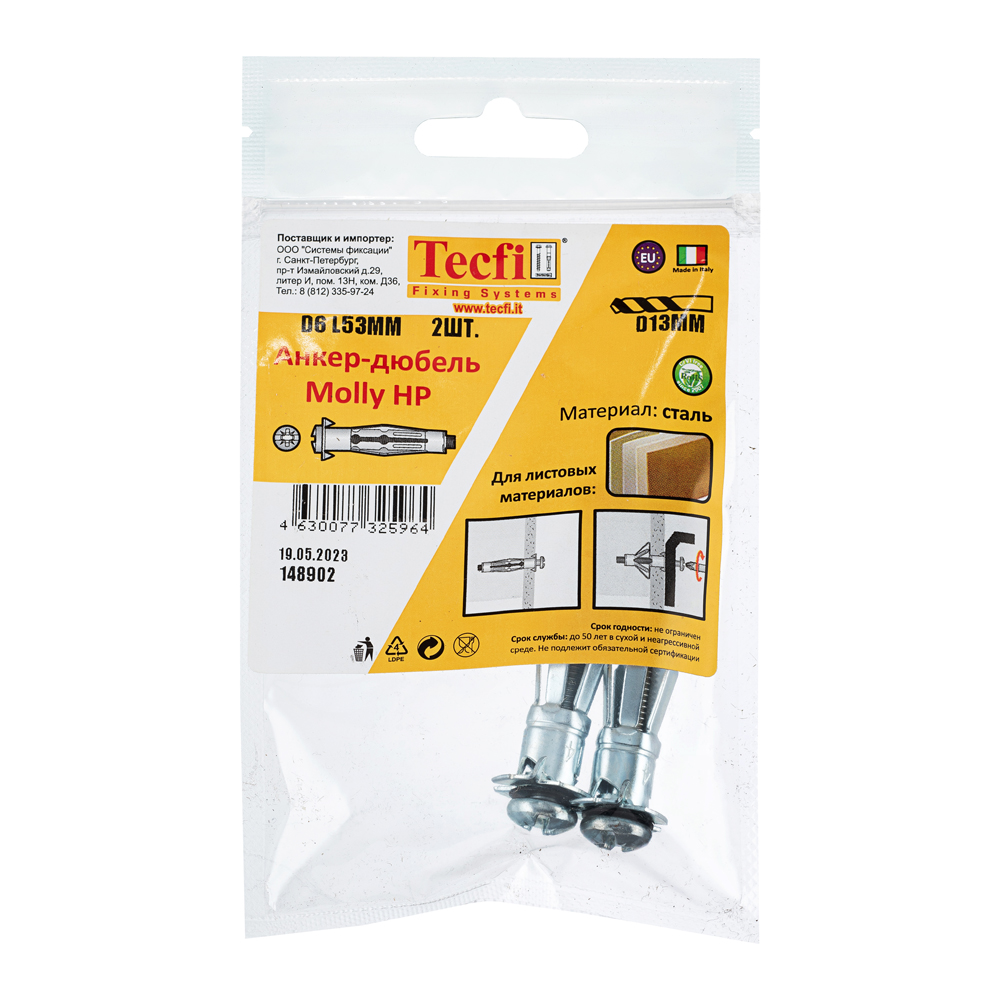

Анкер Молли HP
М5
53
6-14
Анкер Молли HP
М6
38
6-11
Рекомендации по установке: для установки дюбеля в базовый материал основания потребуется безударная сетевая или аккумуляторная дрель со сверлом по дереву подходящего диаметра для установки в базовом материале основания.
Складывание дюбеля осуществляется при вкручивании винта, идущего в комплекте с ним. Для этого можно воспользоваться как электро, так и ручным инструментом — крестовой отверткой с подходящим размером рабочего шлица.
Установку дюбеля можно произвести при помощи специального инструмента — пистолета (или заклепочника) для дюбелей Molly.
Схема установки
Технические данные и результаты испытаний анкеров-дюбелей HP 01 в гипсокартоне 10 мм
Складывание дюбеля осуществляется при вкручивании винта, идущего в комплекте с ним. Для этого можно воспользоваться как электро, так и ручным инструментом — крестовой отверткой с подходящим размером рабочего шлица.
Установку дюбеля можно произвести при помощи специального инструмента — пистолета (или заклепочника) для дюбелей Molly.
Схема установки
Технические данные и результаты испытаний анкеров-дюбелей HP 01 в гипсокартоне 10 мм| Обозначение |
Диаметр винта M (мм) |
Длина винта Iv (мм) |
tfix (мм) |
d0 (мм) |
h (мм) |
df (мм) |
Нагрузка на вырыв (даН) |
| М4 | |||||||
| HP М4х28 | М4 | 28 | 10 | 8 | 2-10 | 5 | 6 |
| HP М4х41 | М4 | 41 | 15 | 8 | 3-10 | 5 | 11 |
| HP М4х47 | М4 | 47 | 15 | 8 | 8-15 | 5 | 40 |
| HP М4х54 | М4 | 54 | 15 | 8 | 3-20 | 5 | |
| HP М4х54 | М4 | 54 | 15 | 8 | 16-21 | 5 | |
| HP М4х67 | М4 | 67 | 15 | 8 | 34-38 | 5 | |
| М5 | |||||||
| HP М5х45 | М5 | 45 | 15 | 11 | 6-10 | 6 | |
| HP М5х60 | М5 | 60 | 15 | 11 | 6-14 | 6 | |
| HP М5х74 | М5 | 74 | 15 | 11 | 14-30 | 6 | |
| М6 | |||||||
| HP М6х45 | М6 | 45 | 15 | 13 | 6-11 | 8 | 21 |
| HP М6х60 | М6 | 60 | 20 | 13 | 3-14 | 8 | |
| HP М6х74 | М6 | 74 | 20 | 13 | 14-30 | 8 | |
| HP М6х88 | М6 | 88 | 20 | 13 | 28-43 | 8 | |
Характеристики
- Тип головки Цилиндрическая
- Тип шлица Комбинированный: PZ, SL
- Тип резьбы Метрическая
- Материал Углеродистая сталь
- Тип покрытия Цинковое
- Цвет Цинк
- Страна производства Италия
- Бренд Tecfi
