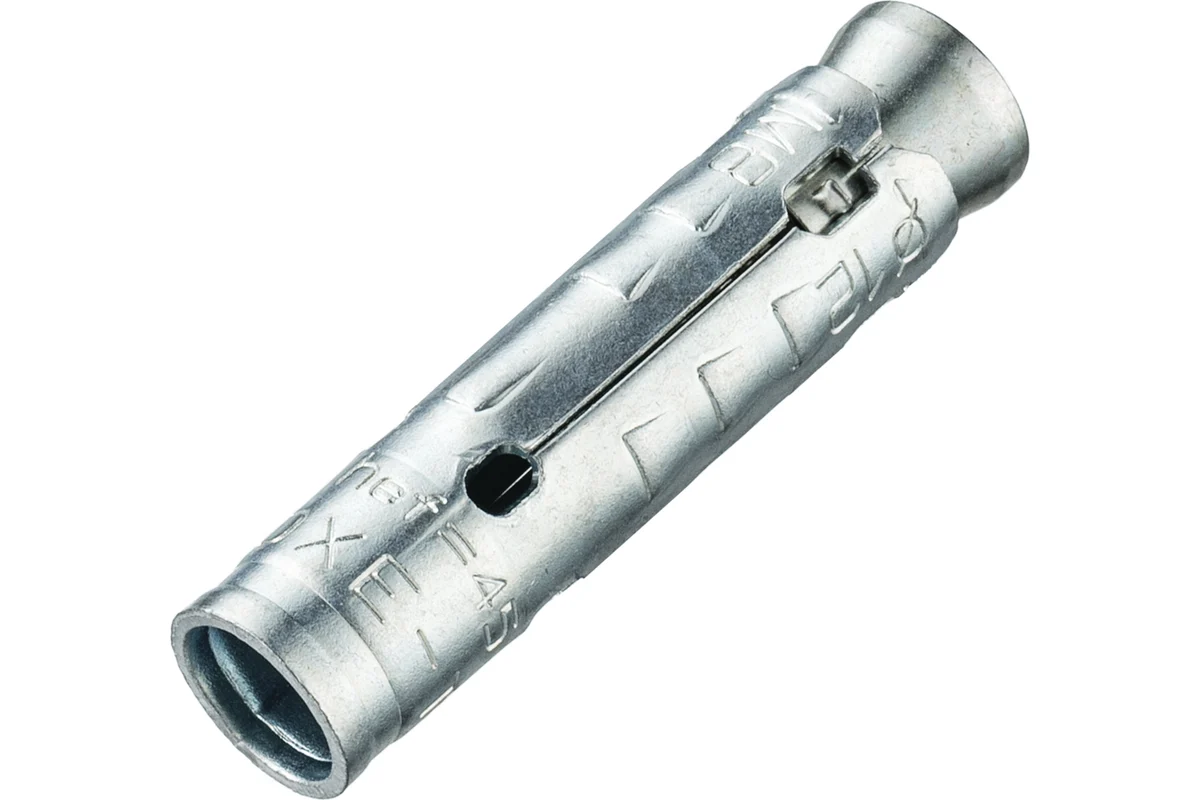

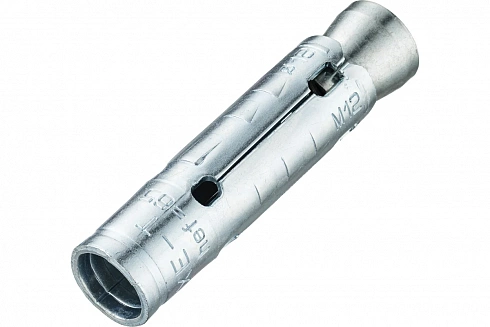

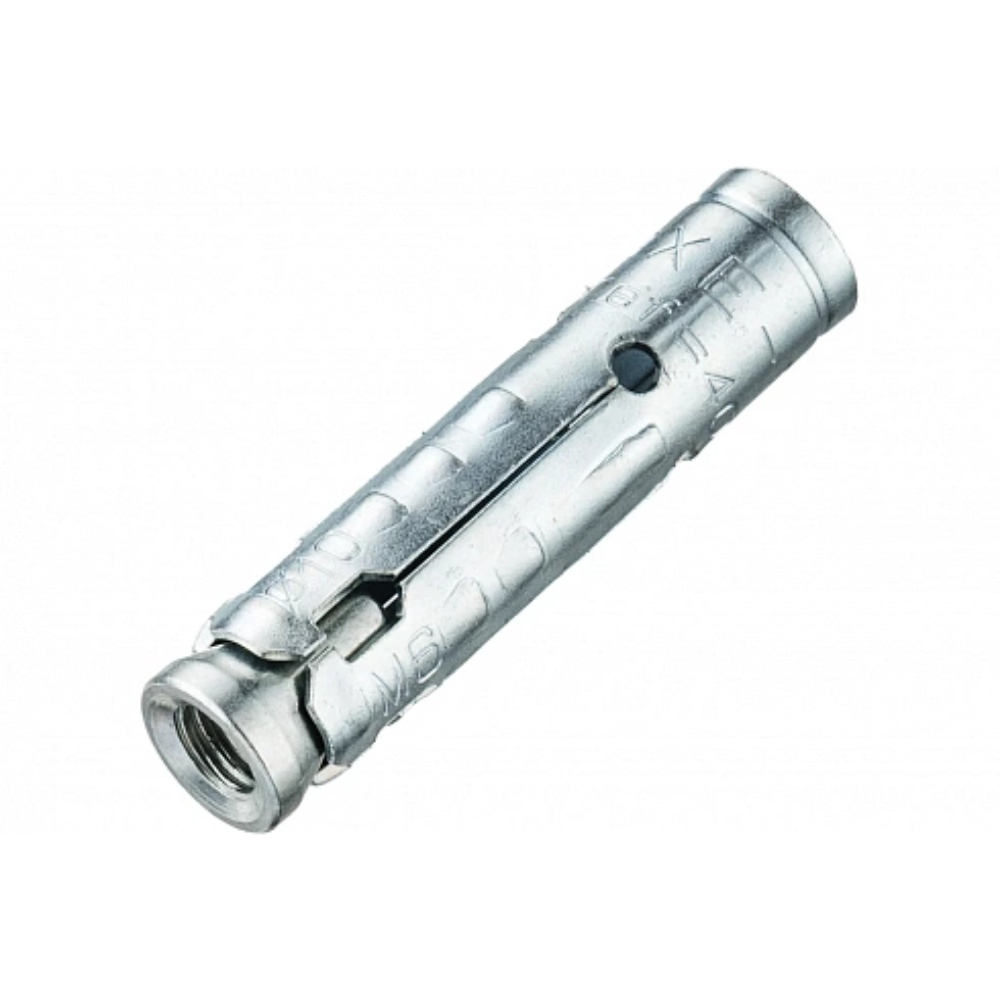

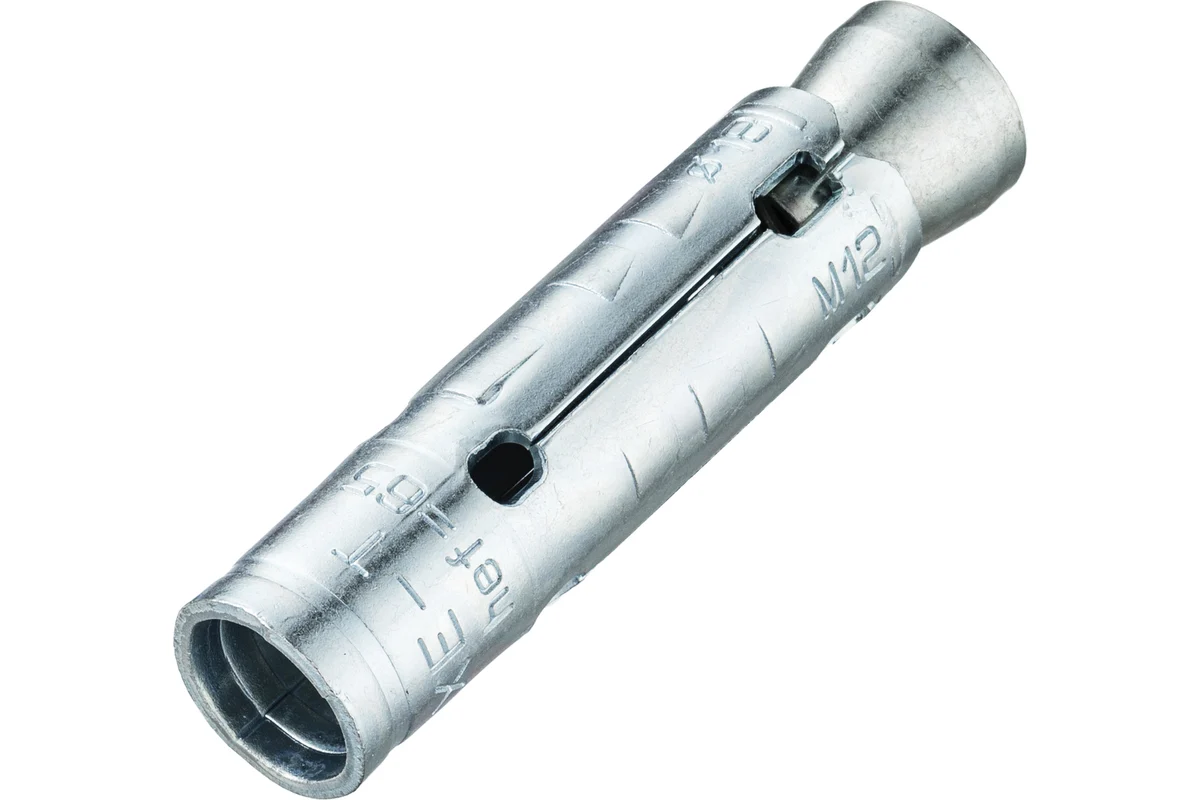

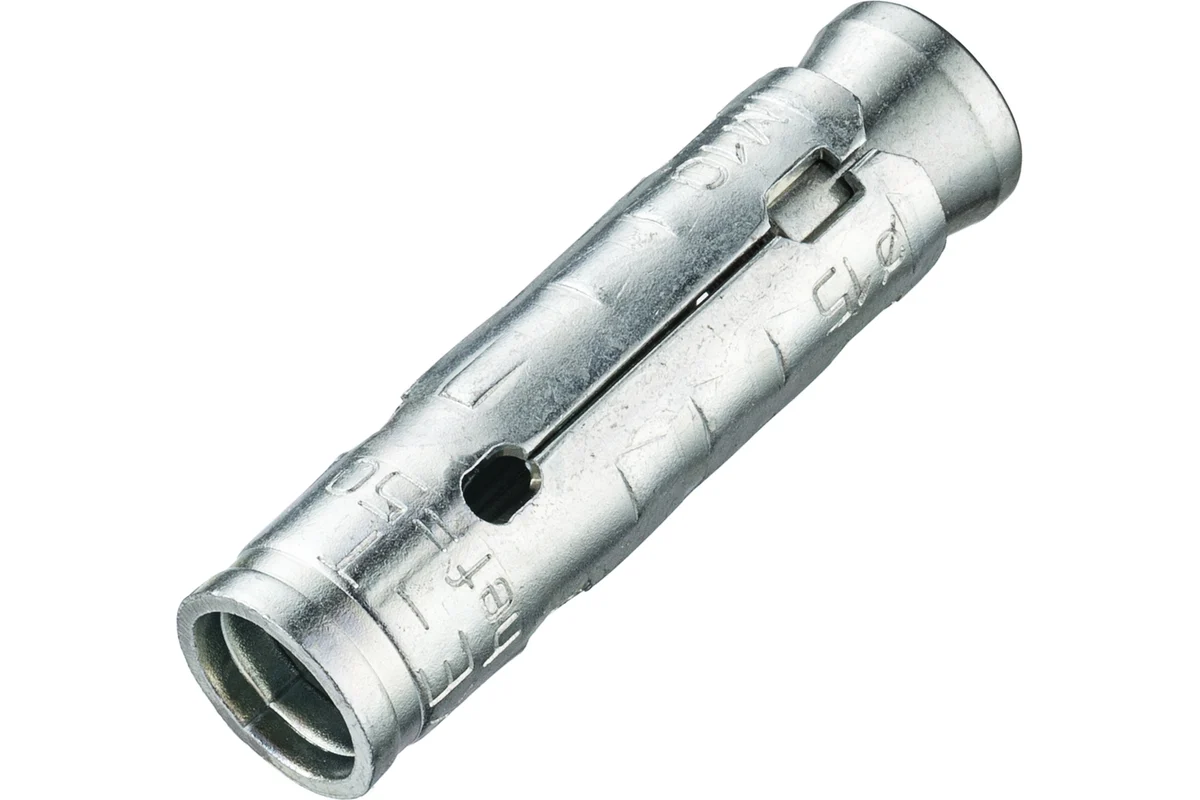

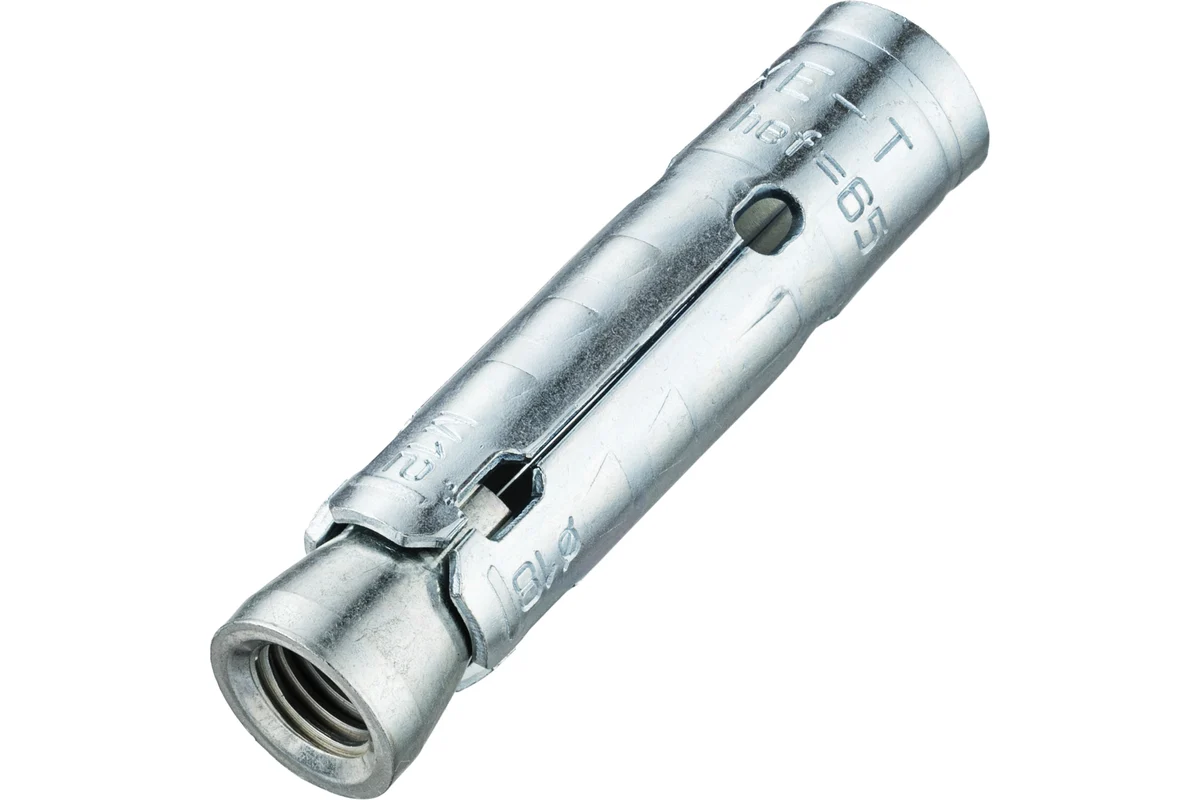

Анкер-гильзы Tecfi DXE
Анкер-гильзы Tecfi DXE
- Область применения: крепление тяжелых элементов и конструкций к основаниям из плотных материалов.
- Материал применения: бетон прочностью от B20 до B50 в нерастянутой зоне, бетон B12 (с понижением несущей способности), строительный камень плотной текстуры.
- Способ установки: предварительный монтаж.
- Материал: углеродистая сталь с антикоррозионным цинковым покрытием.
- Особенности: используется совместно с болтами и резьбовыми шпильками. Отсутствие резьбового крепежного элемента позволяет расширить диапазон применений данного анкера, т.к. толщина прикрепляемого материала не регламентируется. Оптимизированная геометрия анкера сводит к минимуму усилия при монтаже и позволяет использовать анкер в очень узких пространствах. Для надежного сквозного монтажа прикрепляемый конструктивный элемент необходимо зафиксировать на анкере, а шпильку блокировать с помощью контргайки.
Анкер-гильза DXE
45
10

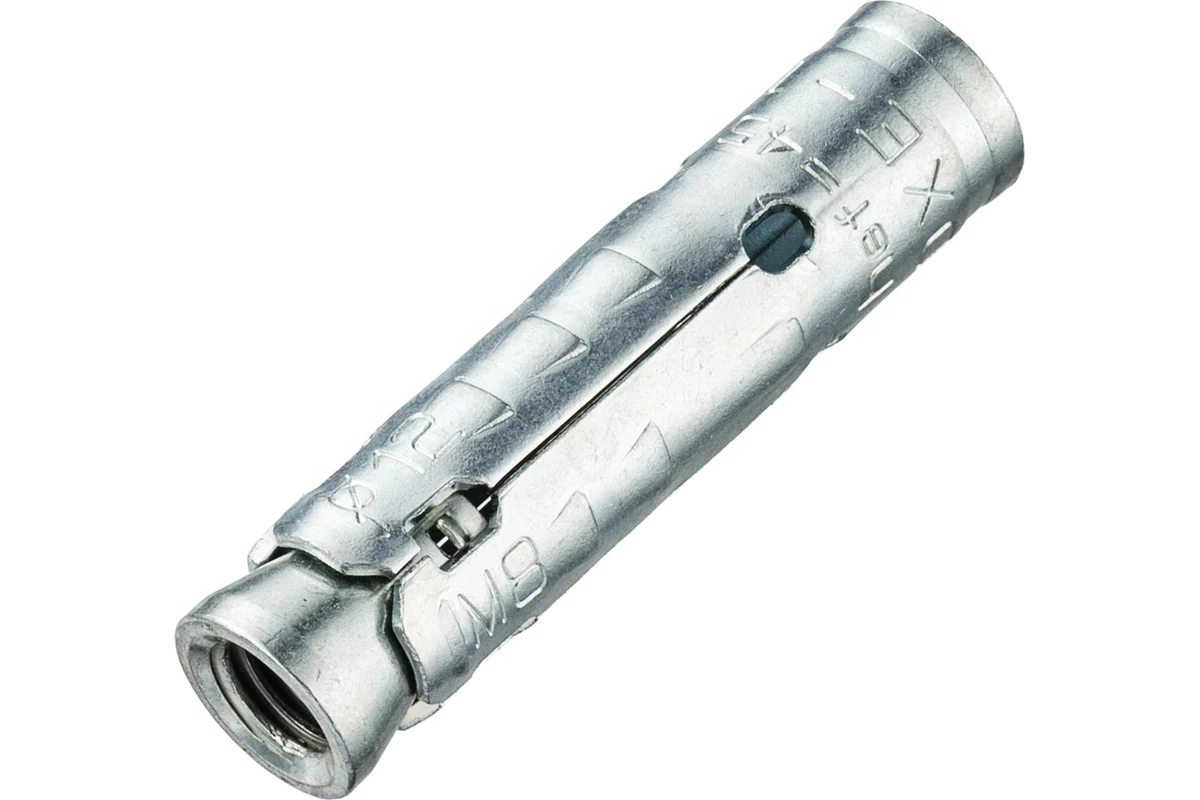

Анкер-гильза DXE
50
12

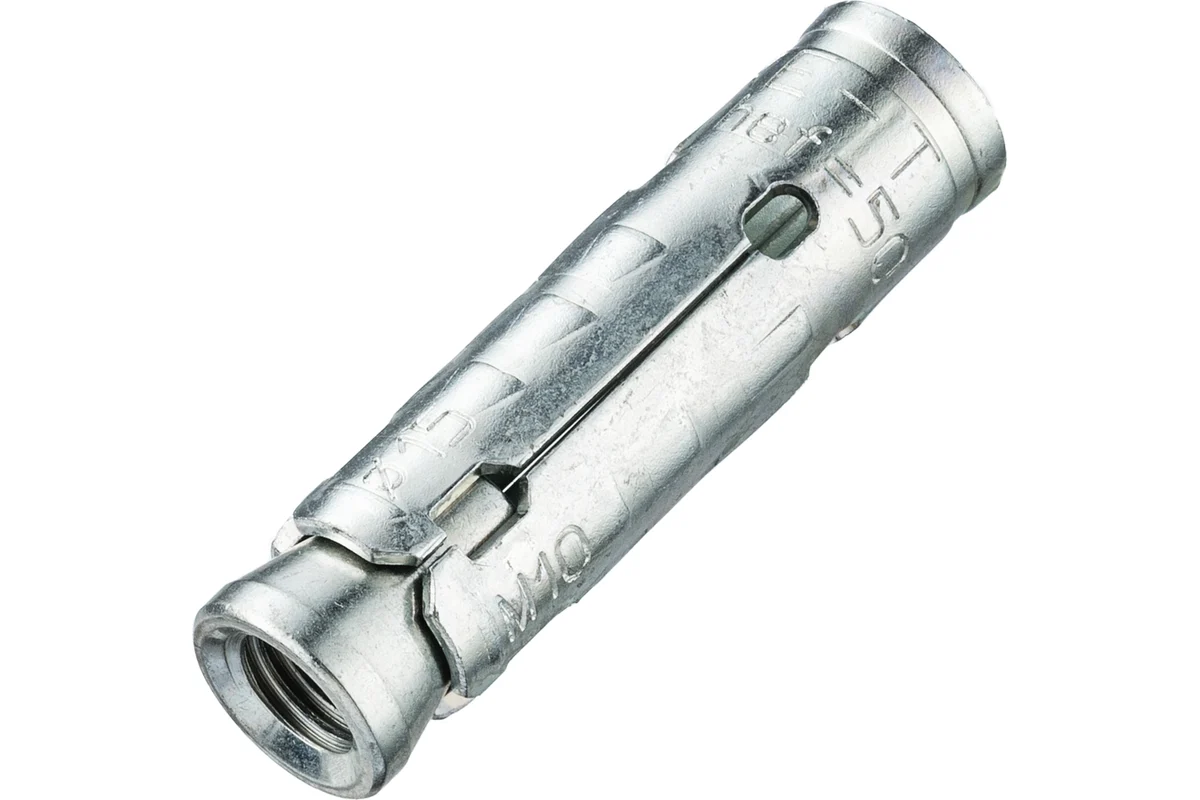

Анкер-гильза DXE
60
15
- Тип резьбы Метрическая
- Материал Углеродистая сталь
- Тип покрытия Цинковое
- Цвет Цинк
- Страна производства Италия
- Бренд Tecfi

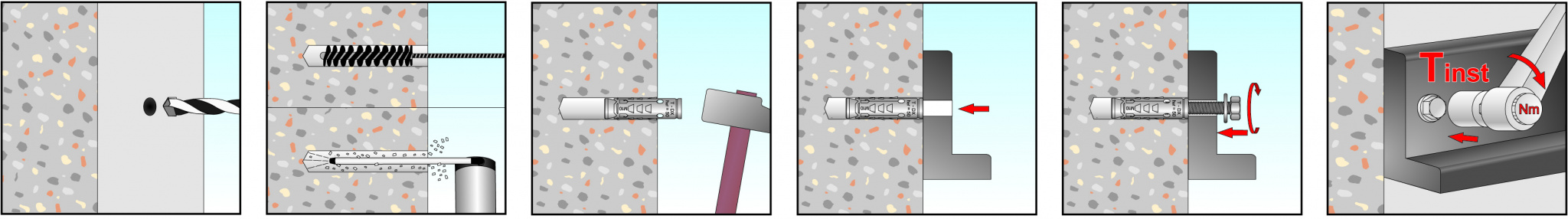

Схема монтажа
Технические данные и результаты испытаний анкеров-гильз DXE в бетоне без трещин C20/25
Обозначение |
dnom (мм) |
It (мм) |
M (мм) |
Iv (мм) |
d0 (мм) |
h1 (мм) |
hmin (мм) |
hnom (мм) |
smin (мм) |
DXE М6х45 | 10 | 45 | 6 | tfix + 45 | 10 | 60 | 100 | 45 | 70 |
DXE М8х50 | 12 | 50 | 8 | tfix + 50 | 12 | 65 | 100 | 50 | 110 |
DXE М10х60 | 15 | 60 | 10 | tfix + 60 | 15 | 70 | 100 | 60 | 130 |
DXE М12х75 | 18 | 75 | 12 | tfix + 80 | 18 | 95 | 130 | 75 | 160 |
Обозначение |
hef (мм) |
df (мм) |
Tinst (Н·м) |
SW (мм) |
cmin (мм) |
Нагрузка на растяжение (кН) |
Нагрузка на срез (кН) |
DXE М6х45 | 40 | 7 | 8 | 10 | 50 | 2,9 | 4,30 |
DXE М8х50 | 45 | 9 | 20 | 13 | 80 | 4,3 | 7,60 |
DXE М10х60 | 50 | 12 | 35 | 17 | 100 | 4,8 | 11,90 |
DXE М12х75 | 65 | 14 | 60 | 19 | 130 | 7,6 | 14,30 |
